Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0611223703 ( GBH10DC )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

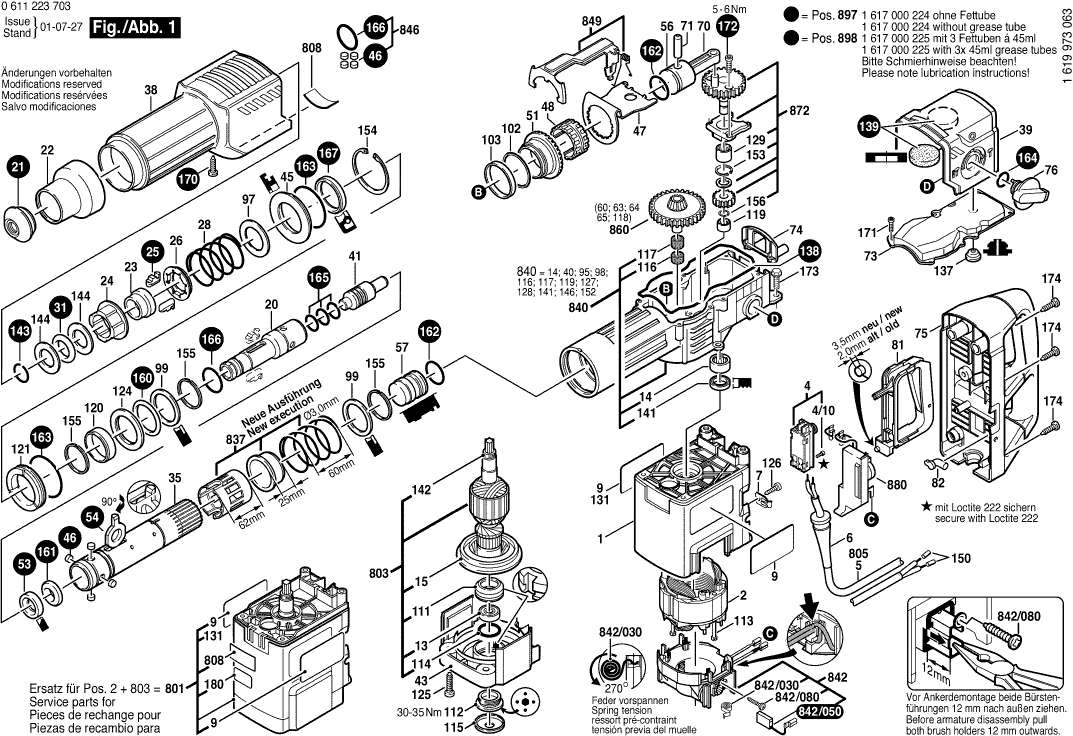

Dibujo técnico de los/las Bosch 0611223703 ( GBH10DC )

Lista de las piezas de repuesto de Bosch 0611223703 ( GBH10DC )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Caja del Motor AZUL
1 3615102507 29.75 36.00
Motor con brida universal 220-240V AZUL
2 1617220073 342.01 413.83
Interruptor
4 1617200048 13.93 16.86
Tornillo de cabeza cilíndrica
4/10 2910011088 0.83 1.00
OJAL
6 3600703011 2.24 2.71
OJAL
6 1610703053 1.94 2.35
Abrazadera de sujeción
7 1601302018 1.18 1.43
Placa del fabricante GBH 2000
9 1611110695 2.71 3.28
RODAMIENTO DE BOLAS OSC 18
13 2610909310 12.41 15.02
RODAMIENTO DE AGUJAS
14 1610910096 18.19 22.01
Ya no disponible, sin reemplazo
15 1616610078
Embrague de herramienta
20 1618597068 91.56 110.79
Tapa protectora
21 1610508023 6.54 7.91
Funda Protectora
22 1610591014 4.10 4.96
Manga de parada
23 1610520001 9.53 11.53
Espaciadores
24 1610590006 6.54 7.91
Dispositivo de parada
25 1612300027 8.45 10.22
Disco de control
26 1610290025 5.33 6.45
Resorte de compresión
28 1614621000 2.24 2.71
Anillo de amortiguación
31 1610290030 1.94 2.35
Tubo del martillo
35 1615806113 130.32 157.69
Capucha de cubrimiento NEGRO
38 1615190056 15.71 19.01
Capucha de cubrimiento NEGRO
39 1615190057 20.42 24.71
Pasador de golpe
41 1600A01BG6 18.19 22.01
Cubierta del cojinete RTS 400 REQ
43 1615808083 20.42 24.71
Anillo Intermedio
45 1610290032 2.71 3.28
Placa Muescada
47 1611329016 8.45 10.22
Manga de engranaje
48 1616334011 23.75 28.74
Engranaje de corona Z=49
51 1616333031 73.72 89.20
Lavadora
53 1610190026 4.70 5.69
Disco de control
54 1610190024 15.71 19.01
Pistón del martillo
56 1618700066 13.93 16.86
Golpeador
57 1618710066 18.19 22.01
VARILLA CONICA
70 1612001034 23.75 28.74
Pasador Cilíndrico
71 1613100020 1.70 2.06
Cubierta de la carcasa VERDE
73 1615500291 8.45 10.22
Soporte de retención
74 1612386004 11.88 14.37
Manija TSC 55
75 1615132055 29.75 36.00
Manija de Abrazadera
76 1612026057 7.58 9.17
Trinquete de conmutación
81 1612026056 7.58 9.17
Conductor de luz TSC 55
82 1615510000 1.70 2.06
Mango auxiliar M10
84 160202507H 8.45 10.22
Abrazadera de Soporte
85 1618040059 6.54 7.91
Disco de soporte
97 1610102032 4.10 4.96
Disco de soporte
99 1610114020 4.10 4.96
Arandela de compensación
102 1610102036 2.24 2.71
Arandela de empuje
103 1610290034 5.83 7.05
COJINETE
111 3610501500 18.19 22.01
Anillo Roscado
112 3613461500 9.53 11.53
Tornillo de placa
113 1613435009 1.18 1.43
Anillo O
114 1900210130 2.71 3.28
Tapa protectora
115 1610508027 2.24 2.71
Ensamble de rodillos de aguja
116 1610913029 3.31 4.01
Ensamble de rodillos de aguja
117 1610913011 5.33 6.45
RODAMIENTO DE AGUJAS
119 1610910081 11.88 14.37
Anillo interior TID 18
120 1610290037 12.41 15.02
Anillo de Cojinete
121 1610290035 13.93 16.86
Disco de cojinete axial
124 1610190029 11.88 14.37
Tornillo Torx con cabeza ovalada 4x30
125 1613435010 1.18 1.43
Tornillo de placa
126 2910211019 0.83 1.00
RODAMIENTO DE AGUJAS
129 1610910085 11.88 14.37
Placa del fabricante GBH 2000
131 1611110696 2.71 3.28
Tapón H03 Kiba DF700
137 1610591015 2.71 3.28
Disco de sellado
138 1611015043 4.10 4.96
Disco de sellado
139 1610290036 3.31 4.01
Sello de labio del eje rotatorio
141 1610290028 2.71 3.28
Anillo de retorno de aceite
142 3613344500 7.58 9.17
Anillo de retención
143 1614601021 5.33 6.45
Disco de soporte
144 1610190028 3.31 4.01
Anillo de bloqueo
153 2916660007 0.83 1.00
Anillo de bloqueo
154 2916660040 1.70 2.06
Anillo de retención
155 1614601020 1.18 1.43
Anillo de bloqueo
156 2916650003 1.18 1.43
Anillo O
160 1610210132 2.24 2.71
Anillo de amortiguación
161 1610290031 1.94 2.35
Anillo O
162 1610210133 4.10 4.96
Anillo O
163 1610210134 3.31 4.01
Anillo O
164 1900210117 2.71 3.28
Anillo O
165 1610210096 2.24 2.71
Anillo O
166 1610210084 1.18 1.43
Sello de labio del eje rotatorio
167 1610283026 4.70 5.69
Tornillo microencapsulado
170 2914551117 1.18 1.43
Tornillo de cabeza hexagonal
171 2910141158 0.83 1.00
Tornillo microencapsulado
172 1613414021 0.83 1.00
Montaje de tornillo y arandela
173 1613433001 0.83 1.00
Tornillo Torx con cabeza ovalada 4x30
174 1613435010 1.18 1.43
Tubo de Grasa 30 ML
661 1615430010 5.33 6.45
No hay información disponible, no se puede pedir
750 2605438322
Mango auxiliar M10
784 1612025043 29.75 36.00
No hay información disponible, no se puede pedir
792 1613001003
Motor con brida universal 220-240V AZUL
801 1617220073 342.01 413.83
Motor con brida universal 220-240V AZUL
803 1617220073 342.01 413.83
Placa de identificación
808 160111A3H3 1.94 2.35
Casquillo de control
837 1617000294 26.84 32.48
Caja de Mecanismo de Impacto
840 1617000992 187.62 227.02
PORTACEPILLO
842 1614336016 81.47 98.58
Muelle en espiral AGC 18
842/030 1604652015 1.94 2.35
KIT DE SERVICIO 115V
842/050 1617014126 11.88 14.37
Tornillo auto roscante DIN 7981-ST3,5x16-C-H
842/080 2910611012 1.70 2.06
Rodillo Cilíndrico
846 1617000241 4.70 5.69
Horquilla de Control
849 1617000991 13.93 16.86
Ya no disponible, sin reemplazo
860 1617000993
Rueda dentada excéntrica
872 1617000994 91.56 110.79
Regulador de velocidad
880 16072335CV 49.56 59.97
ANILLO DE SUJECIÓN D38X1,75
887 1617000807 13.93 16.86
Conjunto De Piezas de Desgaste
897 1617000224 73.72 89.20
Conjunto De Piezas de Desgaste
898 1617000225 81.47 98.58
