Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3611B67103 ( GBH2-25DV )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

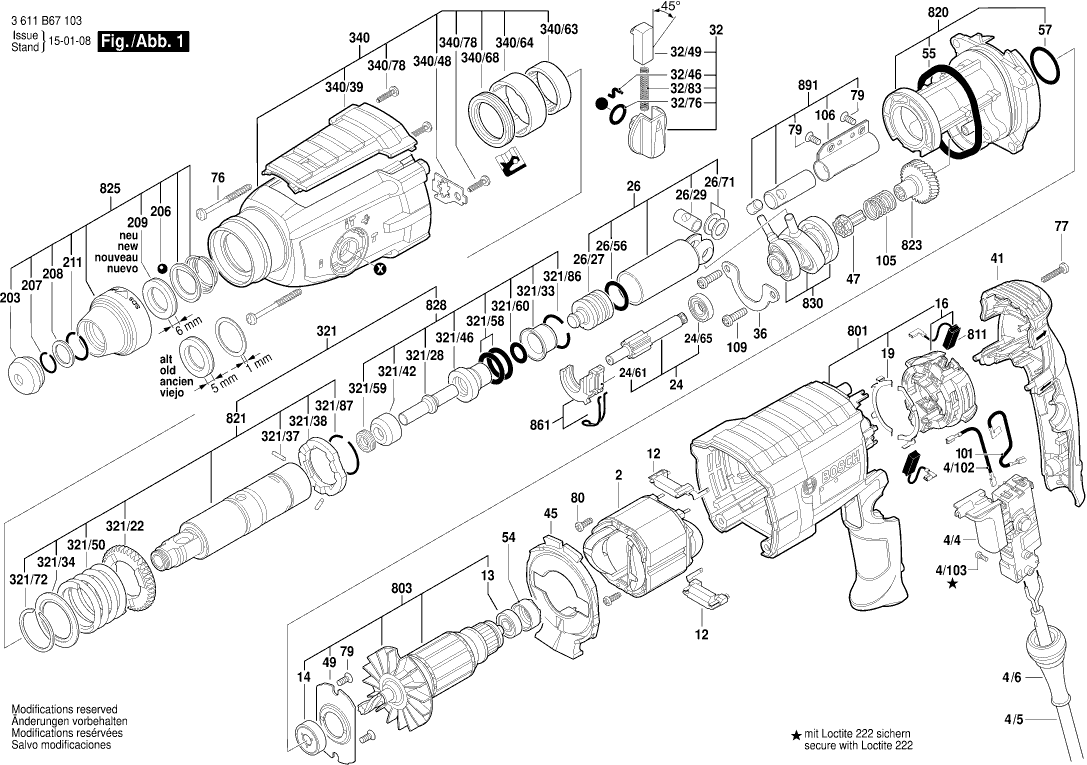

Dibujo técnico de los/las Bosch 3611B67103 ( GBH2-25DV )

Lista de las piezas de repuesto de Bosch 3611B67103 ( GBH2-25DV )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Campo 230V
2 1619P11938 13.93 16.86
Cable de conexión
4/102 1614449015 1.18 1.43
Tornillo de engrase AW 10 3x25
4/103 1613435034 0.83 1.00
Interruptor
4/4 1617200532 18.19 22.01
Cable de alimentación
4/5 1614460026 13.93 16.86
OJAL
4/6 1600703034 1.94 2.35
Módulo adaptador
12 1600A0032J 1.18 1.43
RODAMIENTO DE BOLAS OSC 18
13 1610905032 4.10 4.96
RODAMIENTO DE BOLAS OSC 18
14 1610905048 6.54 7.91
Placa del cepillo
16 1614336093 13.93 16.86
Placa del cepillo
16 1619P16871 9.53 11.53
Contacto de Interruptor
19 1616B10337 1.18 1.43
Eje Dentado
24 16170006EJ 20.42 24.71
Elemento de conmutación
24/61 1615820097 4.10 4.96
RODAMIENTO DE BOLAS OSC 18
24/65 1610905016 7.58 9.17
Pistón del martillo
26 16170006A5 33.45 40.47
Golpeador
26/27 1610311019 15.71 19.01
Golpeador
26/27 1619P16681 7.58 9.17
Anillo O
26/56 1610210121 1.94 2.35
Disco de Guía
26/71 1610100016 1.18 1.43
Pasador del pistón
26/97 1613105020 4.10 4.96
Manija de Abrazadera
32 1619P12076 2.71 3.28
Pasador de conducción
32/46 1619P09571 0.83 1.00
Botón de interruptor
32/49 1612026035 1.18 1.43
Anillo O
32/76 1610210046 1.70 2.06
Resorte de compresión
32/83 1614611006 2.71 3.28
Soporte de Rodamiento
36 1615808106 1.18 1.43
Cubierta de la carcasa VERDE
41 1615500428 7.58 9.17
Anillo deflector de aire
45 1610522015 1.70 2.06
Elemento de conmutación
47 1616312010 4.70 5.69
Escudo de extremo
49 1615700044 1.70 2.06
Casquillo de goma
54 1610502016 0.83 1.00
Anillo O
55 1610290104 2.71 3.28
Anillo O
55 1619P18144 0.83 1.00
Anillo O
57 1610210208 1.18 1.43
Tornillo para roscar M6x25 MM
76 1613435022 1.18 1.43
Tornillo Torx con cabeza ovalada 4x30
77 2603490024 1.18 1.43
Tornillo para chapa B4,8x107,5 MM
79 1619P07062 0.83 1.00
Tornillo Torx con cabeza ovalada 4x30
80 2914201483 0.83 1.00
Cable de conexión
101 1614449014 1.70 2.06
Resorte de compresión
105 1614643027 1.18 1.43
Manga Protectora
106 1610590024 1.70 2.06
Tornillo Torx con cabeza ovalada 4x30
109 1613435014 1.18 1.43
Mango auxiliar M10
120 160202507H 8.45 10.22
Abrazadera de Soporte
121 1617000475 7.58 9.17
ANILLO DE SUJECIÓN D38X1,75
124 1611316021 2.24 2.71
Tornillo de cabeza de martillo M8x40 MM
125 1613490002 3.31 4.01
Tapa protectora
203 1610508047 1.70 2.06
Pelota
206 1613230003 1.18 1.43
Anillo de retención
207 1614601027 0.83 1.00
Arandela de retención 1,8 MM DE ESPESOR
208 1610101629 0.83 1.00
Arandela de Fricción
209 1610102638 2.71 3.28
Anillo de retención
211 160460102S 0.83 1.00
Embrague de herramienta
321 16170006CA 95.99 116.15
Engranaje Cilíndrico
321/22 1616312004 9.53 11.53
Pasador de golpe
321/28 1613124098 15.71 19.01
Casquillo de sujeción
321/33 1610590020 5.33 6.45
Disco de soporte
321/34 1610190067 1.70 2.06
Pasador Cilíndrico
321/37 1613100019 1.18 1.43
Disco De Cierre
321/38 1600A008AG 2.71 3.28
Arandela de empuje
321/42 1610102084 6.54 7.91
Casquillo de guía STM 1800
321/46 1610390068 12.41 15.02
Resorte de compresión
321/50 1614615008 4.70 5.69
Anillo O
321/58 1610210105 3.31 4.01
Anillo de sello del eje
321/59 1600A009VC 2.24 2.71
Anillo O
321/60 1610210209 1.18 1.43
Anillo de retención
321/72 1604601027 0.83 1.00
Anillo de retención
321/86 1614601034 1.70 2.06
Anillo de retención
321/87 1604601028 0.83 1.00
Caja de engranajes
340 16170006BY 44.82 54.23
CUBIERTA
340/39 16055002CF 5.83 7.05
Arandela De Pestaña
340/48 1611098008 1.70 2.06
Manga de aguja AGC 18
340/63 1610910063 4.70 5.69
MANGUITO EXCÉNTRICO
340/64 1610390069 1.70 2.06
Sello de labio del eje rotatorio
340/68 1610283036 5.83 7.05
Tornillo Torx con cabeza ovalada 4x30
340/78 2603490022 0.83 1.00
Tope de profundidad TSF 55 EBQ
688 1613001009 2.71 3.28
Carcasa del motor
801 16170006BS 33.45 40.47
Conjunto de armadura
803 1619P12114 49.56 59.97
KIT DE SERVICIO 115V
811 1607000485 73.72 89.20
KIT DE SERVICIO 115V
811 1617000525 8.45 10.22
Brida Intermedia
820 16170006BT 44.82 54.23
CASQUILLO
821 16170006C9 60.65 73.39
Mango auxiliar M10
822 160202508X 13.93 16.86
Manga de engranaje
823 16170006BW 18.19 22.01
CASQUILLO
825 16170006CB 9.53 11.53
Pasador de golpe
828 1617000697 44.82 54.23
Rodamiento de Transmisión En Dibujo Pos.830
830 16170006BX 33.45 40.47
Elemento de conmutación
861 1615820097 4.10 4.96
No hay información disponible, no se puede pedir
870 1613523011
Tornillo avellanado VN-HK 85 M5x10
870/2 2603421226 1.18 1.43
Mandril
871 1608571069 20.42 24.71
Llave de mandril
872 2607950007 5.33 6.45
Peso PS 300 EQ
891 16170006BZ 5.33 6.45
Bloqueo
895 1615438431 5.33 6.45
Tubo de Grasa 45 ml
896 1615430001 20.42 24.71
Tubo de Grasa 45 ml
897 1615430002 40.61 49.14
