Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601JG5120 ( GDR180-LI )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

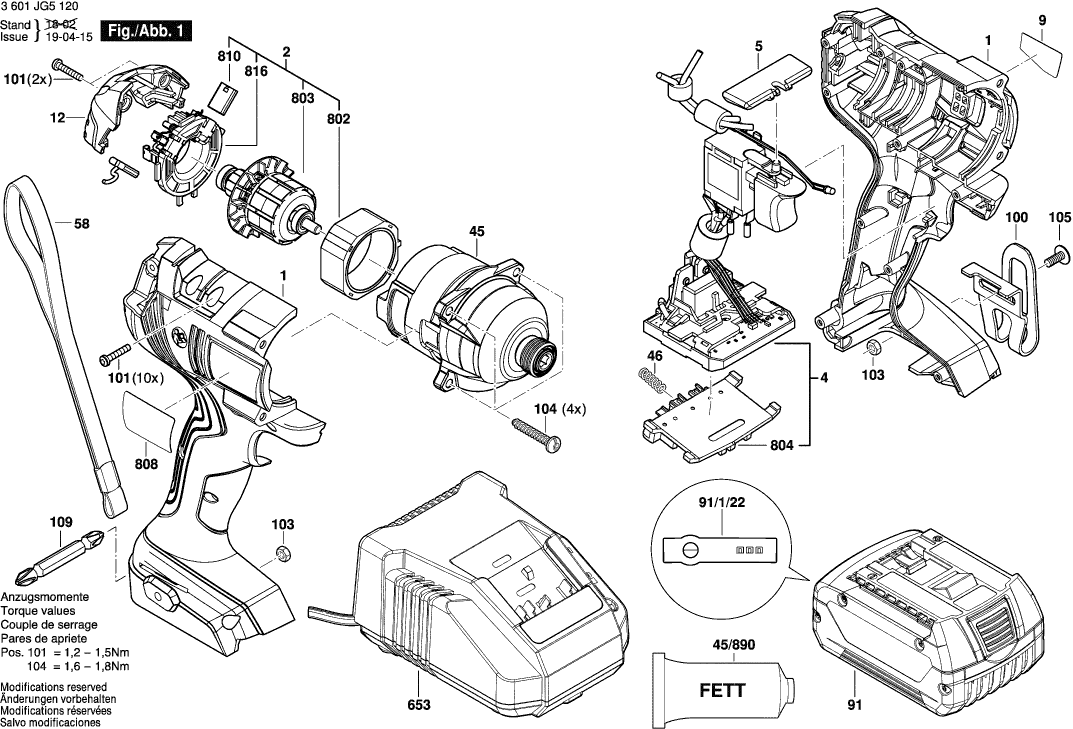

Dibujo técnico de los/las Bosch 3601JG5120 ( GDR180-LI )
Lista de las piezas de repuesto de Bosch 3601JG5120 ( GDR180-LI )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Ya no disponible, sin reemplazo | ||||
| 1 | 2609101686 | |||
| Motor de corriente continua | ||||
| 2 | 160702267M | 60.65 | 73.39 | |
| Ya no disponible, sin reemplazo | ||||
| 4 | 1600A011E6 | |||
| Botón | ||||
| 5 | 2609100698 | 2.24 | 2.71 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111C292 | 1.94 | 2.35 | |
| Cubierta TURBO II | ||||
| 12 | 2609101783 | 1.70 | 2.06 | |
| Caja de Cambios | ||||
| 45 | 1600A00P1V | 67.25 | 81.37 | |
| Conjunto del alojamiento | ||||
| 45/1 | 2609199998 | 9.53 | 11.53 | |
| PASADOR | ||||
| 45/10 | 2609110808 | 0.83 | 1.00 | |
| Engranaje Planetario | ||||
| 45/11 | 2609111289 | 2.71 | 3.28 | |
| Engranaje de anillo | ||||
| 45/12 | 2609112141 | 1.94 | 2.35 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 45/2 | 2609101670 | 1.70 | 2.06 | |
| Disco | ||||
| 45/30 | 2609110811 | 0.83 | 1.00 | |
| Disco | ||||
| 45/31 | 2609110812 | 0.83 | 1.00 | |
| Clip | ||||
| 45/40 | 2609110336 | 0.83 | 1.00 | |
| Anillo de retención | ||||
| 45/41 | 2609110329 | 0.83 | 1.00 | |
| Resorte de compresión | ||||
| 45/42 | 2609110330 | 0.83 | 1.00 | |
| Manga | ||||
| 45/43 | 2609110814 | 3.31 | 4.01 | |
| Pelota | ||||
| 45/44 | 2609110331 | 0.83 | 1.00 | |
| Mitad de Acoplamiento | ||||
| 45/45 | 2609112233 | 12.41 | 15.02 | |
| RODAMIENTO DE BOLAS | ||||
| 45/5 | 2609110807 | 2.71 | 3.28 | |
| Pelota | ||||
| 45/50 | 2609110818 | 0.83 | 1.00 | |
| Golpeador | ||||
| 45/51 | 2609112142 | 9.53 | 11.53 | |
| Pelota | ||||
| 45/52 | 2609110331 | 0.83 | 1.00 | |
| Disco | ||||
| 45/53 | 2609110820 | 0.83 | 1.00 | |
| Disco | ||||
| 45/55 | 2609110821 | 0.83 | 1.00 | |
| Resorte de compresión | ||||
| 45/56 | 2609112143 | 4.10 | 4.96 | |
| Eje intermedio | ||||
| 45/57 | 2609112144 | 11.88 | 14.37 | |
| Anillo O | ||||
| 45/58 | 160021007H | 0.83 | 1.00 | |
| Tubo de Grasa 45 ml | ||||
| 45/890 | 1600A002NE | 23.75 | 28.74 | |
| Resorte de compresión | ||||
| 46 | 1609280477 | 1.18 | 1.43 | |
| Correa | ||||
| 58 | 2609100301 | 1.94 | 2.35 | |
| Paquete de baterías GBA 18V 4.0Ah ProCore SCM | ||||
| 91 | 1607A350AN | 113.29 | 137.08 | |
| Pegatina | ||||
| 91/1/22 | 2601115537 | 1.18 | 1.43 | |
| Clip | ||||
| 100 | 2609111584 | 2.71 | 3.28 | |
| Tornillo Torx de cabeza plana | ||||
| 101 | 2609110201 | 1.70 | 2.06 | |
| Tuerca | ||||
| 103 | 2609110835 | 1.18 | 1.43 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 104 | 2603490023 | 0.83 | 1.00 | |
| TORNILLO M4X35 | ||||
| 105 | 2609110834 | 1.18 | 1.43 | |
| Lámina de destornillador 6 MM | ||||
| 109 | 2609110343 | 1.94 | 2.35 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607225423 | 63.33 | 76.63 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607226281 | 55.25 | 66.85 | |
| ESTATOR | ||||
| 802 | 1600A003V5 | 18.19 | 22.01 | |
| ROTOR | ||||
| 803 | 1600A015UW | 29.75 | 36.00 | |
| Retenedor de Contacto | ||||
| 804 | 1609280478 | 9.53 | 11.53 | |
| Placa de identificación | ||||
| 808 | 160111A5FN | 1.94 | 2.35 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 160701418R | 6.54 | 7.91 | |
| PORTACEPILLO | ||||
| 816 | 1600A011KB | 11.88 | 14.37 | |
