Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601C7B1K1 ( GEX125-150AVE )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

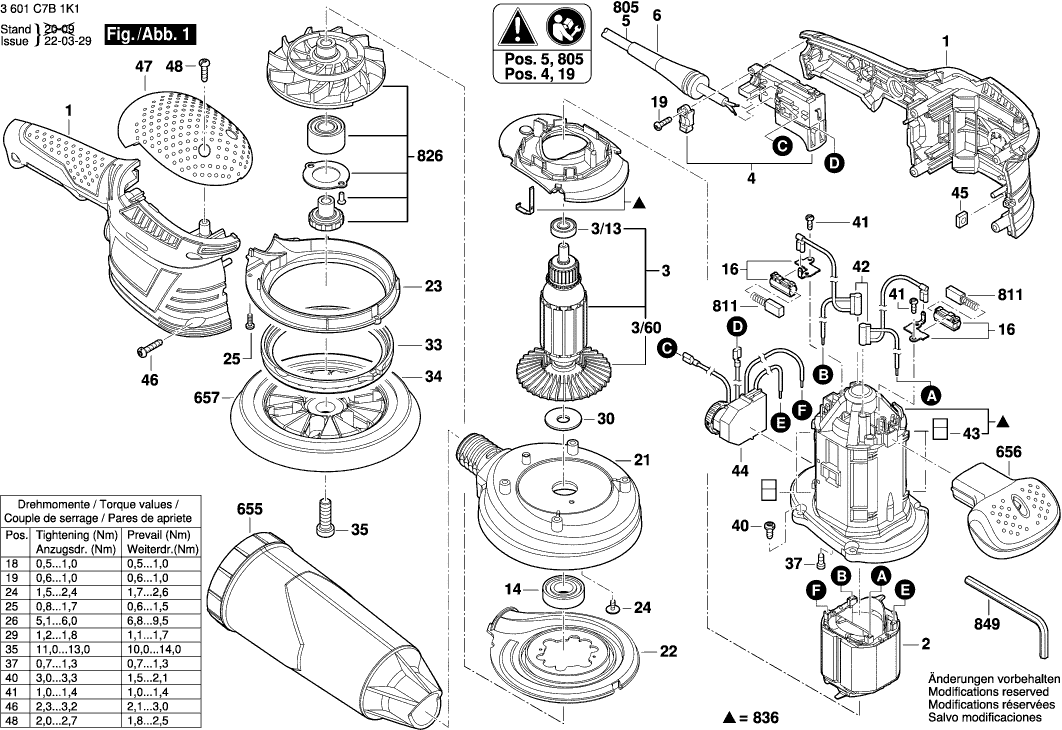

Dibujo técnico de los/las Bosch 3601C7B1K1 ( GEX125-150AVE )
Lista de las piezas de repuesto de Bosch 3601C7B1K1 ( GEX125-150AVE )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Sección de la carcasa | ||||
| 1 | 2605105964 | 33.45 | 40.47 | |
| Campo 230V | ||||
| 2 | 2604220743 | 33.45 | 40.47 | |
| Armazón | ||||
| 3 | 2604011434 | 73.72 | 89.20 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 3/13 | 2600905086 | 4.70 | 5.69 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 3/60 | 2606610076 | 2.71 | 3.28 | |
| Interruptor | ||||
| 4 | 2607200688 | 12.41 | 15.02 | |
| OJAL | ||||
| 6 | 2600703069 | 1.94 | 2.35 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 2600905034 | 10.73 | 12.98 | |
| PORTACEPILLO | ||||
| 16 | 2604337003 | 1.70 | 2.06 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 19 | 2603490017 | 1.70 | 2.06 | |
| Campana de extracción | ||||
| 21 | 2600283022 | 26.84 | 32.48 | |
| Pieza De Succión | ||||
| 22 | 2601328091 | 8.45 | 10.22 | |
| Pieza De Succión | ||||
| 23 | 2601328090 | 6.54 | 7.91 | |
| Tornillo especial | ||||
| 24 | 1600A00RD6 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 25 | 2603435096 | 1.70 | 2.06 | |
| Arandela plana | ||||
| 30 | 2600100041 | 1.18 | 1.43 | |
| Anillo de fricción | ||||
| 33 | 2600206028 | 8.45 | 10.22 | |
| Almohadilla de Respaldo | ||||
| 34 | 2600120052 | 36.85 | 44.59 | |
| Tornillo de cabeza hexagonal | ||||
| 35 | 1600A015G7 | 1.18 | 1.43 | |
| Tornillo de placa | ||||
| 37 | 2603435086 | 1.18 | 1.43 | |
| Tornillo para roscar M6x25 MM | ||||
| 40 | 2603435042 | 1.18 | 1.43 | |
| Caja supresora | ||||
| 42 | 2604465115 | 5.83 | 7.05 | |
| Elemento De Amortiguación | ||||
| 43 | 2603203041 | 1.18 | 1.43 | |
| Regulador de velocidad | ||||
| 44 | 1607233439 | 49.56 | 59.97 | |
| Tuerca cuadrada | ||||
| 45 | 2915121006 | 1.94 | 2.35 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 46 | 2603490023 | 0.83 | 1.00 | |
| Cubierta de la carcasa VERDE | ||||
| 47 | 2605500208 | 9.53 | 11.53 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 48 | 2603490022 | 0.83 | 1.00 | |
| Cámara de polvo WH V2 JP | ||||
| 655 | 2605411228 | 40.61 | 49.14 | |
| Mango auxiliar M10 | ||||
| 656 | 2602026175 | 12.41 | 15.02 | |
| Cable de alimentación | ||||
| 805 | 1607000386 | 15.71 | 19.01 | |
| Ya no disponible, sin reemplazo | ||||
| 811 | 1607014117 | |||
| Ventilador Sunon PMD2412PMB1-A | ||||
| 826 | 2606610903 | 49.56 | 59.97 | |
| Carcasa del motor | ||||
| 836 | 2605105966 | 20.42 | 24.71 | |
| Destornillador Desplazado | ||||
| 849 | 2607950059 | 2.24 | 2.71 | |
