Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0601645703 ( GSA24VE )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

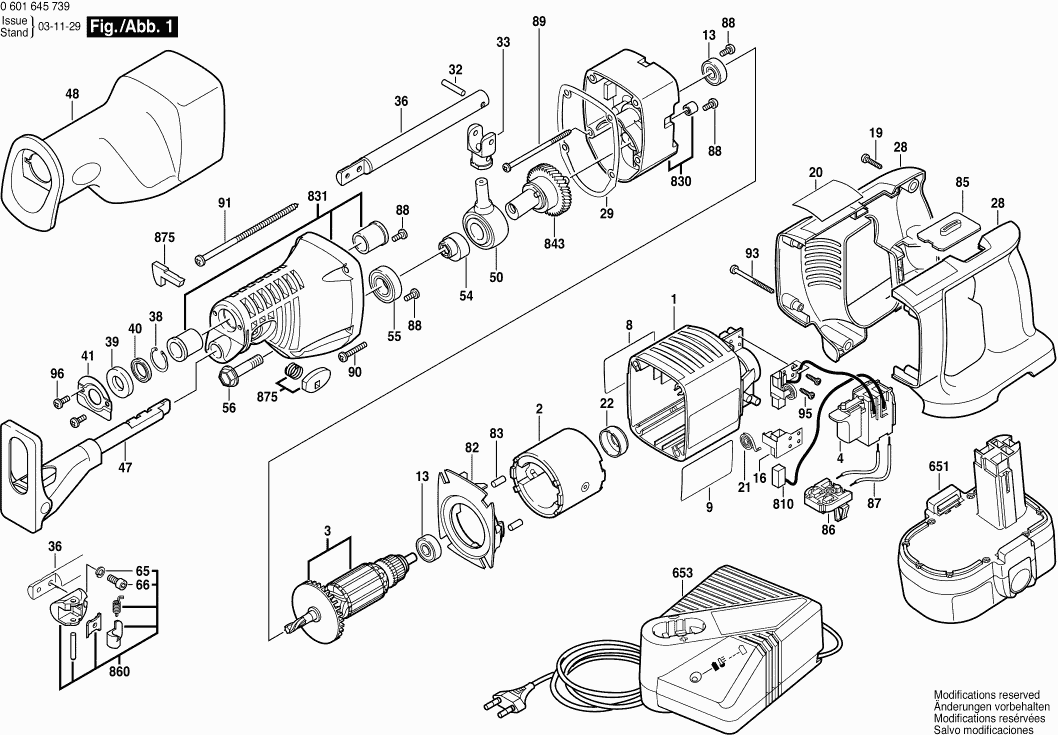

Dibujo técnico de los/las Bosch 0601645703 ( GSA24VE )
Lista de las piezas de repuesto de Bosch 0601645703 ( GSA24VE )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 2610995800 | 13.93 | 16.86 | |
| Carcasa del polo 14,4-24V | ||||
| 2 | 2610942109 | 18.19 | 22.01 | |
| Armazón | ||||
| 3 | 2610909088 | 81.47 | 98.58 | |
| Interruptor de encendido y apagado | ||||
| 4 | 2610995801 | 23.75 | 28.74 | |
| Placa de identificación | ||||
| 8 | 2610907678 | 2.71 | 3.28 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 2610907679 | 2.71 | 3.28 | |
| RODAMIENTO DE BOLAS | ||||
| 13 | 1619P01511 | 5.33 | 6.45 | |
| PORTACEPILLO | ||||
| 16 | 2610995803 | 2.71 | 3.28 | |
| TORNILLO M4X35 | ||||
| 19 | 2610315386 | 1.18 | 1.43 | |
| Placa de Referencia | ||||
| 20 | 2610907680 | 2.71 | 3.28 | |
| Muelle en espiral AGC 18 | ||||
| 21 | 1619P14306 | 2.71 | 3.28 | |
| Arandela plana | ||||
| 22 | 2610990845 | 1.18 | 1.43 | |
| Manija TSC 55 | ||||
| 28 | 2610917454 | 20.42 | 24.71 | |
| Disco de sellado | ||||
| 29 | 2610995849 | 3.31 | 4.01 | |
| Pasador Cilíndrico | ||||
| 32 | 2917530101 | 2.24 | 2.71 | |
| Horquilla LHS 225 EQ | ||||
| 33 | 2610995810 | 55.25 | 66.85 | |
| VARILLA CONICA | ||||
| 36 | 2610912954 | 33.45 | 40.47 | |
| Anillo de bloqueo | ||||
| 38 | 2610027867 | 3.31 | 4.01 | |
| Arandela de fieltro D 20/14 2mm | ||||
| 39 | 2610030004 | 1.70 | 2.06 | |
| Sello del eje | ||||
| 40 | 2610995815 | 7.58 | 9.17 | |
| Cubierta del cojinete RTS 400 REQ | ||||
| 41 | 2610995816 | 6.54 | 7.91 | |
| Placa base | ||||
| 47 | 2610995821 | 20.42 | 24.71 | |
| Tapa de Aislamiento | ||||
| 48 | 2610995826 | 36.85 | 44.59 | |
| Placa oscilante | ||||
| 50 | 2610995840 | 73.72 | 89.20 | |
| Manga | ||||
| 54 | 2610995827 | 6.54 | 7.91 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 55 | 2610015361 | 12.41 | 15.02 | |
| Tornillo | ||||
| 56 | 2610995829 | 7.58 | 9.17 | |
| Arandela de resorte | ||||
| 65 | 2916683006 | 1.18 | 1.43 | |
| Tornillo de cabeza hexagonal | ||||
| 66 | 2910131152 | 1.70 | 2.06 | |
| Placa de desviación | ||||
| 82 | 2610995833 | 5.83 | 7.05 | |
| Parachoques de goma | ||||
| 83 | 3602391503 | 1.70 | 2.06 | |
| Interruptor de cambio | ||||
| 85 | 2610995835 | 5.83 | 7.05 | |
| Retenedor de Contacto | ||||
| 86 | 1609280362 | 29.75 | 36.00 | |
| CABLE CON ENCHUFE | ||||
| 87 | 2610907407 | 3.31 | 4.01 | |
| TORNILLO M4X35 | ||||
| 88 | 2610907504 | 1.70 | 2.06 | |
| Tornillo de placa | ||||
| 89 | 2610991306 | 1.18 | 1.43 | |
| Tornillo de placa | ||||
| 90 | 2610908547 | 1.94 | 2.35 | |
| Tornillo de placa | ||||
| 91 | 2610995848 | 1.70 | 2.06 | |
| TORNILLO M4X35 | ||||
| 93 | 1619P01446 | 0.83 | 1.00 | |
| Tornillo de placa | ||||
| 95 | 2610914920 | 0.83 | 1.00 | |
| TORNILLO M4X35 | ||||
| 96 | 1619P01491 | 0.83 | 1.00 | |
| Paquete de Baterías 24V,2,0Ah,NiCd | ||||
| 651 | 2607335445 | 342.01 | 413.83 | |
| Paquete de Baterías 24V,2,6Ah,NiMh | ||||
| 651 | 2607335561 | 342.01 | 413.83 | |
| Cargador Rápido EU 230/7,2-24V, 1h | ||||
| 653 | 2607224425 | 130.32 | 157.69 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607224429 | 101.94 | 123.35 | |
| Cargador rápido GB 230/7,2-24V, 30 min | ||||
| 653 | 2607225029 | 101.94 | 123.35 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607224427 | 91.56 | 110.79 | |
| No hay información disponible, no se puede pedir | ||||
| 808 | 1619P01431 | |||
| KIT DE SERVICIO 115V | ||||
| 810 | 2610918932 | 11.88 | 14.37 | |
| Placa de apoyo AGC 18 | ||||
| 830 | 2610995813 | 73.72 | 89.20 | |
| Carcasa Frontal | ||||
| 831 | 2610995814 | 73.72 | 89.20 | |
| Engranaje Helicoidal | ||||
| 843 | 2610995817 | 130.32 | 157.69 | |
| Portacuchillas | ||||
| 860 | 2610995820 | 13.93 | 16.86 | |
| PLACA DE PARADA | ||||
| 875 | 2610995825 | 6.54 | 7.91 | |
