Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3611C0A000 ( GSH27VC )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

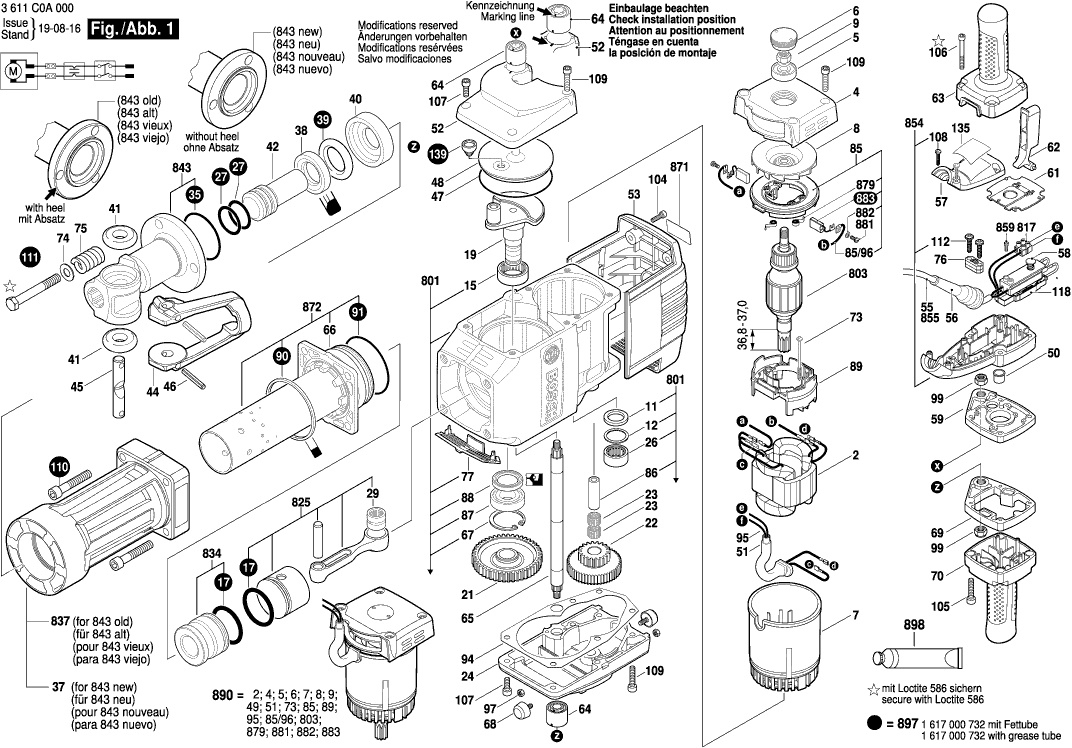

Dibujo técnico de los/las Bosch 3611C0A000 ( GSH27VC )

Lista de las piezas de repuesto de Bosch 3611C0A000 ( GSH27VC )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Campo 230V
2 160422052R 113.29 137.08
Cubierta del cojinete RTS 400 REQ
4 160582023G 23.75 28.74
RODAMIENTO DE BOLAS OSC 18
5 1610900015 20.42 24.71
Tapón De Tornillo
6 1615500214 18.19 22.01
Caja aislante
7 1615108104 26.84 32.48
Ventilador Sunon PMD2412PMB1-A
8 1616610089 13.93 16.86
Tuerca hexagonal
9 1613313000 2.24 2.71
Arandela de fieltro D 20/14 2mm
11 1610108013 1.70 2.06
Disco de soporte
12 1610102616 2.24 2.71
RODAMIENTO DE AGUJAS
15 1610910091 29.75 36.00
Anillo O
17 1610210210 11.88 14.37
Cortador de bordes
19 1600A014TX 113.29 137.08
Engranaje Cilíndrico
21 1616318009 101.94 123.35
Engranaje Cilíndrico
22 1616328036 168.86 204.32
Ensamble de rodillos de aguja
23 1610913005 6.54 7.91
Cubierta del engranaje
24 1600A014T0 91.56 110.79
RODAMIENTO DE AGUJAS
26 1610910092 26.84 32.48
Anillo O
27 1610210213 5.33 6.45
RODAMIENTO DE AGUJAS
29 1610910097 26.84 32.48
Anillo O
35 1610210211 6.54 7.91
Tubo de guía
37 1600A014T8 187.62 227.02
Disco de soporte
38 1600A014U0 7.58 9.17
Anillo de amortiguación
39 1610290103 12.41 15.02
Brida Intermedia
40 1600A014U1 23.75 28.74
Anillo O
41 1610210008 4.70 5.69
Pasador de golpe
42 1600A014TU 81.47 98.58
Soporte de retención
44 1618045026 168.86 204.32
Perno de bloqueo
45 1613103004 49.56 59.97
Pasador de apriete
46 2917760187 1.94 2.35
Anillo O
47 1900210172 7.58 9.17
CUBIERTA
48 1610516017 13.93 16.86
Funda Protectora
50 3600421500 1.94 2.35
Guardacables
51 1610703057 4.70 5.69
Carcasa del ventilador
52 1600A014T5 26.84 32.48
Tapa de cobertura STM 1800
53 1615500414 91.56 110.79
Guardacables
56 1610703055 7.58 9.17
Cubierta del interruptor
57 1615500418 4.70 5.69
Interruptor de encendido y apagado
58 1617200124 36.85 44.59
Placa Intermedia
59 1600A014U2 67.25 81.37
Protección contra el polvo
61 1615700059 5.83 7.05
Trinquete de conmutación
62 1612026153 4.10 4.96
Manija TSC 55
63 1615132124 40.61 49.14
Barra de torsión de goma
64 1616334000 23.75 28.74
Eje Dentado
65 1613060005 49.56 59.97
Anillo de respaldo
66 1610290101 60.65 73.39
Anillo de bloqueo
67 2916660023 4.10 4.96
Parachoques de goma
68 1613465001 4.70 5.69
Placa Intermedia
69 1600A014U3 55.25 66.85
Manija TSC 55
70 1615132125 44.82 54.23
Tornillo de placa
73 1603435036 1.18 1.43
Resorte de disco
74 2916160010 1.94 2.35
Resorte de compresión
75 1614614009 7.58 9.17
Abrazadera de sujeción
76 1611302015 1.70 2.06
Casquillo de bloqueo
77 1615500431 3.31 4.01
PORTACEPILLO
85 1614336045 29.75 36.00
Cable de conexión
85/96 1614448037 7.58 9.17
Perno de cojinete
86 1610300033 15.71 19.01
RODAMIENTO DE BOLAS OSC 18
87 1610900027 23.75 28.74
Sello de labio del eje rotatorio
88 1610283016 7.58 9.17
CALZO
89 1610009008 2.71 3.28
Anillo rectangular
90 1611015061 2.24 2.71
Anillo O
91 1610210212 1.94 2.35
Placa de sellado
94 1611015021 1.94 2.35
Arnés de cables DUO 110
95 1614413010 5.83 7.05
Tuerca hexagonal
97 2915011007 0.83 1.00
Tuerca hexagonal
99 3613313500 2.24 2.71
Tornillo de cabeza hexagonal
104 2910141201 1.94 2.35
Tornillo microencapsulado
105 2914551188 2.24 2.71
Tornillo microencapsulado
106 2914551189 0.83 1.00
Tornillo de cabeza hexagonal
107 2910141242 1.18 1.43
Tornillo Torx con cabeza ovalada 4x30
108 2603490023 0.83 1.00
Tornillo de cabeza hexagonal
109 2910141248 1.18 1.43
Tornillo de cabeza hexagonal
110 2910141356 1.94 2.35
Tornillo hexagonal
111 1613414024 5.33 6.45
Tornillo Torx con cabeza ovalada 4x30
112 1613490021 1.18 1.43
Filtro de interferencias TURBO II R1 ET-BG
118 1614503011 29.75 36.00
Placa de Referencia
135 1611110H20 2.71 3.28
Tapón H03 Kiba DF700
139 1610508050 1.70 2.06
Carcasa del motor
801 1617000726 441.61 534.35
Armazón
803 1614011139 271.34 328.32
ABRAZADERA DE CABLE
817 1611091006 1.18 1.43
Grupo de montaje del pistón
825 1617000727 60.65 73.39
Golpeador
834 1617000728 73.72 89.20
Tubo de guía
837 1600A01BG9 233.78 282.87
Embrague de herramienta
843 1607000C8U 388.20 469.72
Caja de interruptor
854 1617000730 20.42 24.71
Tornillo de cabeza cilíndrica
859 2910011088 0.83 1.00
Placa de identificación
871 160111A3H5 1.94 2.35
Tubo del martillo
872 1617000731 342.01 413.83
Muelle en espiral AGC 18
879 1614652001 2.71 3.28
Tornillo Torx con cabeza ovalada 4x30
881 1613490005 1.94 2.35
Arandela de resorte
882 1610151007 0.83 1.00
KIT DE SERVICIO 115V
883 1617000425 23.75 28.74
Motor Montado En Brida
890 1617000733 653.75 791.04
Conjunto De Piezas de Desgaste
897 1617000732 101.94 123.35
Tubo de Grasa 45 ml
898 1615430015 33.45 40.47
