Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3600HB3100 ( UNIVERSALCHAINPOLE18 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

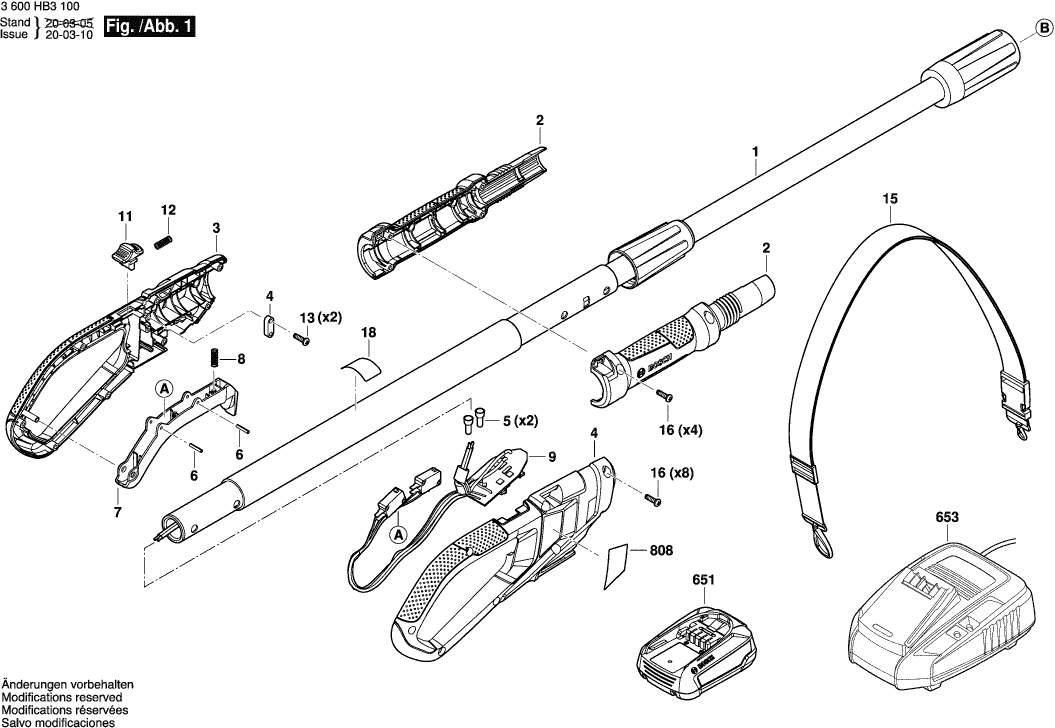

Dibujo técnico de los/las Bosch 3600HB3100 ( UNIVERSALCHAINPOLE18 )
Lista de las piezas de repuesto de Bosch 3600HB3100 ( UNIVERSALCHAINPOLE18 )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tubo CS 50 EBG | ||||
| 1 | F016F05187 | 18.19 | 22.01 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 2 | F016F05218 | 5.33 | 6.45 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 3 | F016F05219 | 11.88 | 14.37 | |
| ABRAZADERA DE CABLE | ||||
| 4 | F016F05220 | 0.83 | 1.00 | |
| Tapa | ||||
| 5 | F016F05221 | 0.83 | 1.00 | |
| Pin de enchufe | ||||
| 6 | F016F05222 | 11.88 | 14.37 | |
| Gatillo | ||||
| 7 | F016F05223 | 1.70 | 2.06 | |
| Muelle | ||||
| 8 | F016F05224 | 0.83 | 1.00 | |
| Ensamblaje de Placa Impresa | ||||
| 9 | F016F05188 | 76.72 | 92.83 | |
| Ensamblaje Electrónico | ||||
| 9 | 1600A01D9T | 49.56 | 59.97 | |
| Botón | ||||
| 11 | F016F05227 | 0.83 | 1.00 | |
| Muelle | ||||
| 12 | F016F05228 | 0.83 | 1.00 | |
| TORNILLO M4X35 | ||||
| 13 | F016F05229 | 1.18 | 1.43 | |
| Cofre | ||||
| 15 | F016F05230 | 13.93 | 16.86 | |
| TORNILLO M4X35 | ||||
| 16 | F016F05231 | 0.83 | 1.00 | |
| Etiqueta | ||||
| 18 | F016F05232 | 0.83 | 1.00 | |
| Cadena 03-1 5x 2,5 DIN 8187 | ||||
| 21 | F016F05190 | 23.75 | 28.74 | |
| VARILLA | ||||
| 22 | F016F05191 | 26.84 | 32.48 | |
| Cubierta ciega | ||||
| 23 | F016F05192 | 5.33 | 6.45 | |
| Llave hexagonal de casquillo | ||||
| 24 | F016F05193 | 2.71 | 3.28 | |
| TORNILLO M4X35 | ||||
| 25 | F016F05194 | 2.71 | 3.28 | |
| Porta rotativo | ||||
| 26 | F016F05195 | 1.18 | 1.43 | |
| Bomba | ||||
| 27 | F016F05196 | 7.58 | 9.17 | |
| Tornillo hexagonal | ||||
| 28 | F016F05197 | 0.83 | 1.00 | |
| Cubierta ciega | ||||
| 29 | F016F05198 | 7.58 | 9.17 | |
| Placa del fabricante GBH 2000 | ||||
| 30 | F016F05199 | 1.94 | 2.35 | |
| Correa | ||||
| 31 | F016F05200 | 0.83 | 1.00 | |
| Anillo de distancia AU 43 FF | ||||
| 32 | F016F05201 | 0.83 | 1.00 | |
| Rueda Dentada | ||||
| 33 | F016F05202 | 5.33 | 6.45 | |
| Motor | ||||
| 34 | F016F05203 | 40.61 | 49.14 | |
| TORNILLO M4X35 | ||||
| 35 | F016F05231 | 0.83 | 1.00 | |
| TORNILLO M4X35 | ||||
| 36 | F016F05204 | 0.83 | 1.00 | |
| Caja de Cambios | ||||
| 37 | F016F05205 | 29.75 | 36.00 | |
| Contenedor KA 65 | ||||
| 38 | F016F05206 | 8.45 | 10.22 | |
| TORNILLO M4X35 | ||||
| 39 | F016F05207 | 0.83 | 1.00 | |
| Anillo de distancia AU 43 FF | ||||
| 40 | F016F05208 | 0.83 | 1.00 | |
| MANGUITO | ||||
| 41 | F016F05209 | 3.31 | 4.01 | |
| Carcasa del motor | ||||
| 42 | F016F05210 | 13.93 | 16.86 | |
| Placa de la empresa Universalchainpole 18 | ||||
| 43 | F016F05211 | 1.94 | 2.35 | |
| Anillo de distancia AU 43 FF | ||||
| 44 | F016F05212 | 0.83 | 1.00 | |
| Placa Suplementaria | ||||
| 45 | F016F05213 | 8.45 | 10.22 | |
| Eje | ||||
| 46 | F016F05214 | 1.18 | 1.43 | |
| Ya no disponible, sin reemplazo | ||||
| 47 | F016F05240 | |||
| Tubo CS 50 EBG | ||||
| 48 | F016F05215 | 23.75 | 28.74 | |
| TORNILLO M4X35 | ||||
| 49 | F016F05229 | 1.18 | 1.43 | |
| Etiqueta de Advertencia | ||||
| 50 | F016F05255 | 0.83 | 1.00 | |
| Botella | ||||
| 51 | F016F05216 | 12.41 | 15.02 | |
| Paquete de Batería PBA 18V 2,5Ah W-B 45Wh | ||||
| 651 | 1607A350RU | 73.72 | 89.20 | |
| Cargador UK | ||||
| 653 | 2607225967 | 67.25 | 81.37 | |
| Cargador UK | ||||
| 653 | 2607225969 | 67.25 | 81.37 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607225965 | 44.82 | 54.23 | |
| Placa de identificación | ||||
| 808 | F016F05189 | 1.94 | 2.35 | |
| Tubo de Grasa 45 ml | ||||
| 845 | 3605430003 | 23.75 | 28.74 | |
