Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3603CC8100 ( ADVANCEDCUT50 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

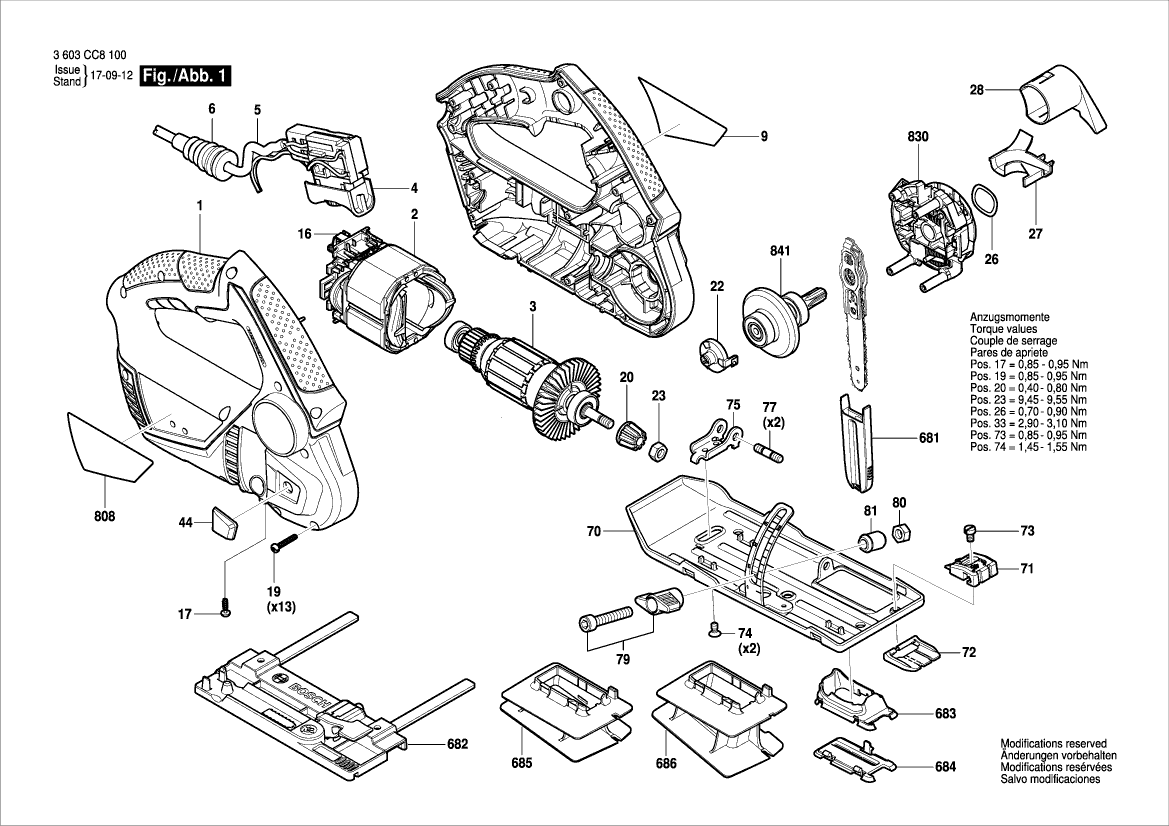

Dibujo técnico de los/las Bosch 3603CC8100 ( ADVANCEDCUT50 )
Lista de las piezas de repuesto de Bosch 3603CC8100 ( ADVANCEDCUT50 )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Conjunto del alojamiento | ||||
| 1 | 1600A004K8 | 18.19 | 22.01 | |
| Campo 230V | ||||
| 2 | 2609002875 | 10.73 | 12.98 | |
| Armazón | ||||
| 3 | 2609007826 | 29.75 | 36.00 | |
| Interruptor | ||||
| 4 | 1607200323 | 15.71 | 19.01 | |
| Cable de alimentación | ||||
| 5 | 2604460259 | 10.73 | 12.98 | |
| OJAL | ||||
| 6 | 2609005502 | 1.94 | 2.35 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111C0Z3 | 1.94 | 2.35 | |
| Placa del cepillo | ||||
| 16 | 1600A00H2K | 8.45 | 10.22 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 17 | 2603490017 | 1.70 | 2.06 | |
| Tornillo Torx de cabeza plana | ||||
| 19 | 2609110201 | 1.70 | 2.06 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 19 | 2603490018 | 0.83 | 1.00 | |
| Engranaje Cónico | ||||
| 20 | 1619P02825 | 4.10 | 4.96 | |
| Placa de ajuste | ||||
| 22 | 2605500138 | 2.24 | 2.71 | |
| Tuerca hexagonal | ||||
| 23 | 2915011007 | 0.83 | 1.00 | |
| Arandela de Resorte Ø27,5x38,4 MM | ||||
| 26 | 2609110294 | 0.83 | 1.00 | |
| Canal LHS 225 EQ | ||||
| 27 | 1600A00875 | 1.18 | 1.43 | |
| Parte de conexión | ||||
| 28 | 1600A008BZ | 1.70 | 2.06 | |
| Cubierta TURBO II | ||||
| 44 | 160550029X | 0.83 | 1.00 | |
| Placa base | ||||
| 70 | 1600A007SC | 10.73 | 12.98 | |
| Elemento de Fijación | ||||
| 71 | 1600A002M2 | 1.18 | 1.43 | |
| Indicador | ||||
| 72 | 1600A007SB | 1.18 | 1.43 | |
| Tornillo de cabeza cilíndrica | ||||
| 73 | 2910001116 | 0.83 | 1.00 | |
| Tornillo avellanado VN-HK 85 M5x10 | ||||
| 74 | 2910548118 | 0.83 | 1.00 | |
| BISAGRA | ||||
| 75 | 1600A007S9 | 1.70 | 2.06 | |
| Tornillo | ||||
| 77 | 1600A007RP | 1.70 | 2.06 | |
| Tornillo de mariposa | ||||
| 79 | 1600A003PR | 1.94 | 2.35 | |
| Tuerca hexagonal | ||||
| 80 | 2915011007 | 0.83 | 1.00 | |
| Parachoques de goma | ||||
| 81 | 1600A00H88 | 1.18 | 1.43 | |
| Cubierta de la cadena | ||||
| 681 | 1600A00J6Z | 1.70 | 2.06 | |
| TOPE DE LONGITUD | ||||
| 682 | 1600A007SH | 13.93 | 16.86 | |
| Tapa | ||||
| 683 | 1600A003D8 | 1.94 | 2.35 | |
| Protector de Astillado | ||||
| 684 | 1600A003D9 | 1.70 | 2.06 | |
| Calibrador de profundidad | ||||
| 685 | 1600A004GZ | 2.71 | 3.28 | |
| Calibrador de profundidad | ||||
| 686 | 1600A008W6 | 2.71 | 3.28 | |
| Placa de identificación | ||||
| 808 | 160111A4A3 | 1.94 | 2.35 | |
| Conjunto de carcasa TID 18 ET-BG | ||||
| 830 | 1600A00R7B | 20.42 | 24.71 | |
| EJE | ||||
| 841 | 1607000CA2 | 23.75 | 28.74 | |
| Ya no disponible, sin reemplazo | ||||
| 871 | 1607000CM7 | |||
