Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3603CE5100 (AdvancedGrind18V-80)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

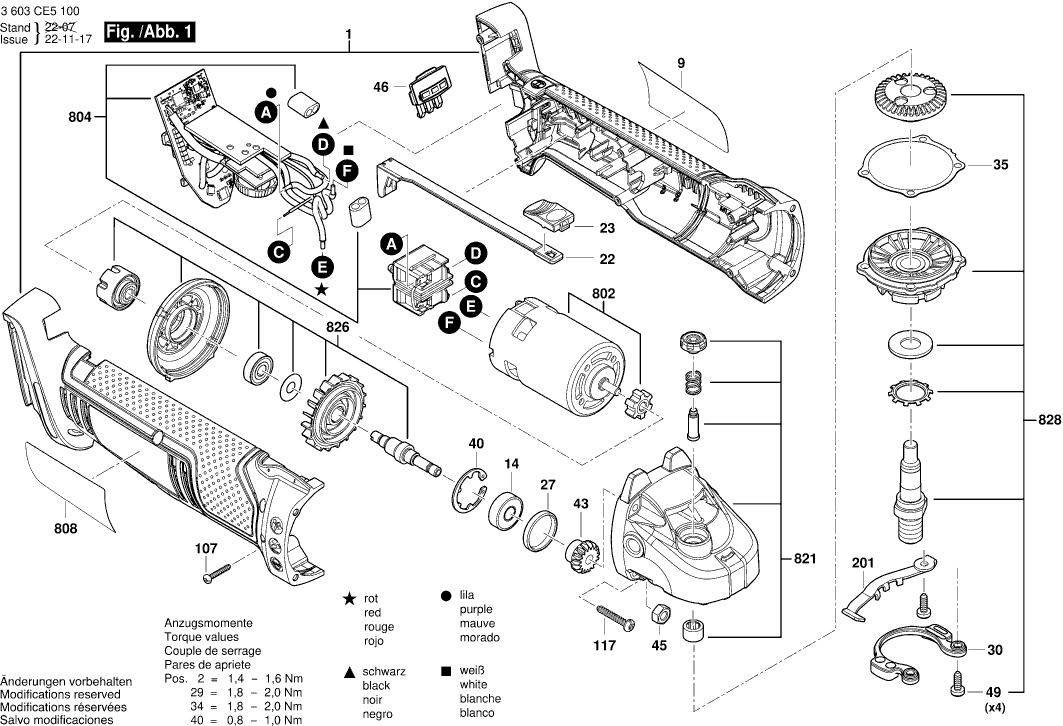

Dibujo técnico de los/las Bosch 3603CE5100 (AdvancedGrind18V-80)
Lista de las piezas de repuesto de Bosch 3603CE5100 (AdvancedGrind18V-80)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Alojamiento | ||||
| 1 | 1600A029GE | 11.37 | 13.76 | |
| Placa de fabricante AdvanceGrind 18V-80 | ||||
| 9 | 160111C4U8 | 2.40 | 2.90 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 2600905078 | 6.73 | 8.14 | |
| Deslizador de ajuste | ||||
| 22 | 1600A01U5N | 1.00 | 1.21 | |
| Botón de interruptor | ||||
| 23 | 1600A007UL | 1.00 | 1.21 | |
| Anillo de goma 10 MM ANCHO | ||||
| 27 | 1600206025 | 2.08 | 2.52 | |
| Amortiguador de vibraciones | ||||
| 30 | 2609007464 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 35 | 2609002210 | 2.08 | 2.52 | |
| Arandela de compensación | ||||
| 35 | 2609002208 | 1.00 | 1.21 | |
| Arandela de compensación | ||||
| 35 | 2609002209 | 1.00 | 1.21 | |
| Arandela de compensación | ||||
| 35 | 1600A00RE3 | 1.00 | 1.21 | |
| Anillo de bloqueo | ||||
| 40 | 2609007545 | 1.00 | 1.21 | |
| Engranaje Cónico | ||||
| 43 | 1606333633 | 5.81 | 7.03 | |
| Tuerca hexagonal | ||||
| 45 | 2915011007 | 1.00 | 1.21 | |
| Lente | ||||
| 46 | 1600A02A8L | 2.08 | 2.52 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 49 | 2610386516 | 1.49 | 1.80 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 107 | 2603490018 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 117 | 2603490024 | 1.49 | 1.80 | |
| Cubierta protectora Ø125 MM | ||||
| 200 | 1600A02JM9 | 12.82 | 15.51 | |
| Resorte de Hoja | ||||
| 201 | 2609002205 | 4.94 | 5.98 | |
| Manija TSC 55 | ||||
| 680 | 2609002198 | 9.67 | 11.70 | |
| Brida de Acción Rápida | ||||
| 681 | 1600A029FC | 11.37 | 13.76 | |
| Brida de sujeción | ||||
| 682 | 2605703014 | 7.53 | 9.11 | |
| Motor de corriente continua | ||||
| 802 | 160702268L | 80.26 | 97.11 | |
| Ensamblaje Electrónico | ||||
| 804 | 1600A0231N | 64.67 | 78.25 | |
| Placa de identificación | ||||
| 808 | 160111A9NT | 2.40 | 2.90 | |
| Caja de engranajes | ||||
| 821 | 160580666A | 14.94 | 18.08 | |
| Unidad de accionamiento RTSC/DTSC/ETSC | ||||
| 826 | 1600A01U69 | 31.42 | 38.02 | |
| Brida de cojinete HKC 55 | ||||
| 828 | 16058080CS | 34.82 | 42.13 | |
| Paquete De Batería | ||||
| 851 | 2607337199 | 91.33 | 110.51 | |
| Paquete de Batería PBA 18V 2,5Ah W-B 45Wh | ||||
| 851 | 1607A350RU | 88.83 | 107.48 | |
| Cargador UK | ||||
| 853 | 2607225967 | 80.26 | 97.11 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 853 | 2607225965 | 52.45 | 63.46 | |
| Tubo de Grasa 45 ml | ||||
| 895 | 1605430003 | 34.82 | 42.13 | |
