Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3600HB9305 ( ADVANCEDROTAK750 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

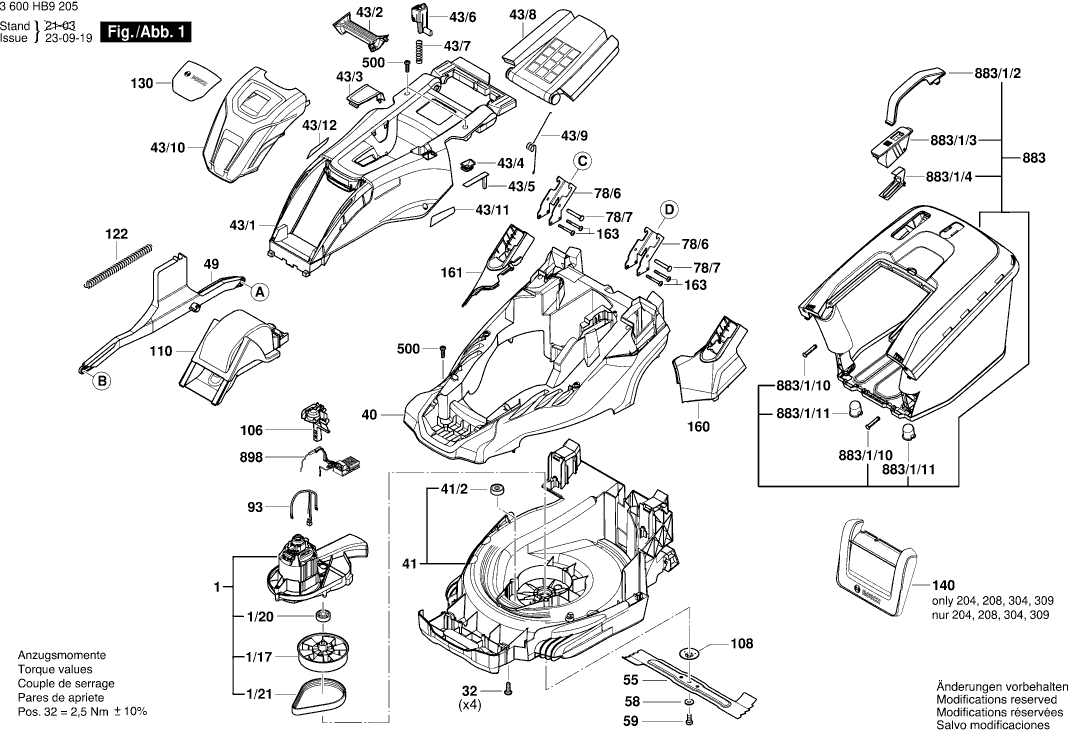

Dibujo técnico de los/las Bosch 3600HB9305 ( ADVANCEDROTAK750 )
Lista de las piezas de repuesto de Bosch 3600HB9305 ( ADVANCEDROTAK750 )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Motor | ||||
| 1 | F016L90455 | 148.65 | 179.87 | |
| EJE DE TRANSMISIÓN | ||||
| 1/17 | F016L65108 | 10.73 | 12.98 | |
| MANGUITO | ||||
| 1/20 | F016L64594 | 2.24 | 2.71 | |
| Correa de transmisión | ||||
| 1/21 | F016L65109 | 12.41 | 15.02 | |
| Tornillo para chapa B4,8x107,5 MM | ||||
| 32 | F016L37433 | 0.83 | 1.00 | |
| Cubierta del cortacésped | ||||
| 40 | F016L90982 | 23.75 | 28.74 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 41 | F016L90444 | 55.25 | 66.85 | |
| MANGUITO | ||||
| 41/2 | F016L64387 | 4.10 | 4.96 | |
| Capó del motor | ||||
| 43/1 | F016L90017 | 13.93 | 16.86 | |
| rejilla ornamental | ||||
| 43/10 | F016L90400 | 6.54 | 7.91 | |
| Placa autoadhesiva del logotipo l | ||||
| 43/11 | F016L90076 | 1.94 | 2.35 | |
| Pegatina | ||||
| 43/11 | 160111C3G3 | 1.94 | 2.35 | |
| Pegatina | ||||
| 43/12 | 160111C3G4 | 1.94 | 2.35 | |
| Placa autoadhesiva del logotipo r | ||||
| 43/12 | F016L90077 | 1.94 | 2.35 | |
| Manija TSC 55 | ||||
| 43/2 | F016L90018 | 1.18 | 1.43 | |
| Cubierta TURBO II | ||||
| 43/3 | F016L90081 | 0.83 | 1.00 | |
| Cubierta transparente | ||||
| 43/4 | F016L90432 | 1.18 | 1.43 | |
| Indicador | ||||
| 43/5 | F016L90433 | 2.71 | 3.28 | |
| Botón | ||||
| 43/6 | 1600A022AC | 2.30 | 2.78 | |
| Muelle | ||||
| 43/7 | F016L91168 | 0.83 | 1.00 | |
| Solapa De Protección | ||||
| 43/8 | F016L90022 | 5.83 | 7.05 | |
| Muelle | ||||
| 43/9 | F016L90868 | 1.18 | 1.43 | |
| Parte de Enlace | ||||
| 49 | F016L90028 | 7.58 | 9.17 | |
| BARRA TOMMY | ||||
| 52/1 | F016L90007 | 4.10 | 4.96 | |
| Pieza De Enlace | ||||
| 52/2 | F016L90033 | 1.18 | 1.43 | |
| Pieza De Enlace | ||||
| 52/3 | F016L90037 | 1.18 | 1.43 | |
| Casquillo de bloqueo | ||||
| 52/4 | F016L68095 | 1.18 | 1.43 | |
| Wiel | ||||
| 52/805 | F016104422 | 14.00 | 16.94 | |
| PIEZA POLAR | ||||
| 52/805 | F016105108 | 6.54 | 7.91 | |
| Cuchilla de corte 38 cm | ||||
| 55 | F016L69573 | 29.75 | 36.00 | |
| Anillo de bloqueo | ||||
| 58 | F016L18181 | 1.70 | 2.06 | |
| Tornillo hexagonal | ||||
| 59 | F04N004003 | 0.83 | 1.00 | |
| BARRA TOMMY | ||||
| 61/1 | F016L90006 | 4.10 | 4.96 | |
| Pieza De Enlace | ||||
| 61/2 | F016L90032 | 1.18 | 1.43 | |
| Espaciador | ||||
| 61/3 | F016L90036 | 0.83 | 1.00 | |
| Casquillo de bloqueo | ||||
| 61/4 | F016L68095 | 1.18 | 1.43 | |
| PIEZA POLAR | ||||
| 61/805 | F016105369 | 6.54 | 7.91 | |
| PIEZA POLAR | ||||
| 61/805 | F016105111 | 5.33 | 6.45 | |
| Manija TSC 55 | ||||
| 75/1/1 | F016L90012 | 12.41 | 15.02 | |
| COJINETE | ||||
| 75/1/2 | F016L90064 | 1.18 | 1.43 | |
| Resorte de compresión | ||||
| 75/10 | F016L90074 | 0.83 | 1.00 | |
| Botón | ||||
| 75/11 | F016L91039 | 1.70 | 2.06 | |
| TORNILLO M4X35 | ||||
| 75/14 | F016L36542 | 1.94 | 2.35 | |
| Unidad de cableado | ||||
| 75/3 | F016L90703 | 23.75 | 28.74 | |
| Ya no disponible, sin reemplazo | ||||
| 75/3/1 | F016L67217 | |||
| Bloque de Terminales | ||||
| 75/3/2 | F016L90781 | 10.73 | 12.98 | |
| Cable de conexión MX 1200/2 E EF | ||||
| 75/3/3 | F016L90709 | 13.93 | 16.86 | |
| No hay información disponible, no se puede pedir | ||||
| 75/3/4 | F016L67490 | |||
| MANGUITO EXCÉNTRICO | ||||
| 75/5 | F016L90070 | 1.70 | 2.06 | |
| Manija TSC 55 | ||||
| 75/6 | F016L90066 | 4.10 | 4.96 | |
| Manija TSC 55 | ||||
| 75/7 | F016L90067 | 4.70 | 5.69 | |
| Bloqueo Anti-Torsión | ||||
| 75/8 | F016L90068 | 1.18 | 1.43 | |
| Montaje de interruptor | ||||
| 75/804 | F016105448 | 23.75 | 28.74 | |
| Palanca KA 65 | ||||
| 75/9 | F016L90543 | 0.83 | 1.00 | |
| Mango inferior | ||||
| 78/1 | F016L90013 | 9.53 | 11.53 | |
| Mecanismo de Liberación | ||||
| 78/2 | F016L90063 | 1.18 | 1.43 | |
| Resorte de compresión | ||||
| 78/3 | F016L90841 | 0.83 | 1.00 | |
| Mecanismo de Liberación | ||||
| 78/4 | F016L90062 | 1.94 | 2.35 | |
| Brazo del soporte | ||||
| 78/6 | F016L90082 | 4.70 | 5.69 | |
| Pasador De Pivote | ||||
| 78/7 | F016L90014 | 0.83 | 1.00 | |
| Protector Térmico | ||||
| 93 | F016L90717 | 5.83 | 7.05 | |
| Guardacables | ||||
| 106 | F016L90419 | 3.31 | 4.01 | |
| Ya no disponible, sin reemplazo | ||||
| 108 | F016L67627 | |||
| Deflector | ||||
| 110 | F016L90086 | 7.58 | 9.17 | |
| Clip | ||||
| 121 | F016L91066 | 0.83 | 1.00 | |
| Muelle | ||||
| 122 | F016L90072 | 2.24 | 2.71 | |
| Revestimiento frontal P2 Gris oscuro | ||||
| 130 | F016L90876 | 5.33 | 6.45 | |
| Disco | ||||
| 131 | F016L91046 | 1.18 | 1.43 | |
| Disco | ||||
| 132 | F016L91047 | 1.70 | 2.06 | |
| Placa deflectora | ||||
| 140 | F016L90830 | 15.71 | 19.01 | |
| Cubierta TURBO II | ||||
| 160 | F016L90060 | 1.94 | 2.35 | |
| Cubierta TURBO II | ||||
| 161 | F016L90061 | 1.94 | 2.35 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 163 | 1613490011 | 1.70 | 2.06 | |
| Casquillo de bloqueo | ||||
| 500 | F016L68124 | 0.83 | 1.00 | |
| Arandela plana | ||||
| 501 | 8716107299 | 0.83 | 1.00 | |
| Cilindro del Pistón | ||||
| 883 | F016105378 | 55.25 | 66.85 | |
| PASADOR | ||||
| 883/1/10 | F016L91107 | 2.24 | 2.71 | |
| Caja de Enchufe | ||||
| 883/1/11 | F016L91108 | 2.24 | 2.71 | |
| Manija TSC 55 | ||||
| 883/1/2 | F016L90040 | 1.18 | 1.43 | |
| Cubierta TURBO II | ||||
| 883/1/3 | F016L90557 | 1.70 | 2.06 | |
| Placa de apoyo AGC 18 | ||||
| 883/1/4 | F016L91038 | 0.83 | 1.00 | |
| Regulador de velocidad | ||||
| 898 | F016105113 | 40.61 | 49.14 | |
