Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0600815064 ( AHR1300 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

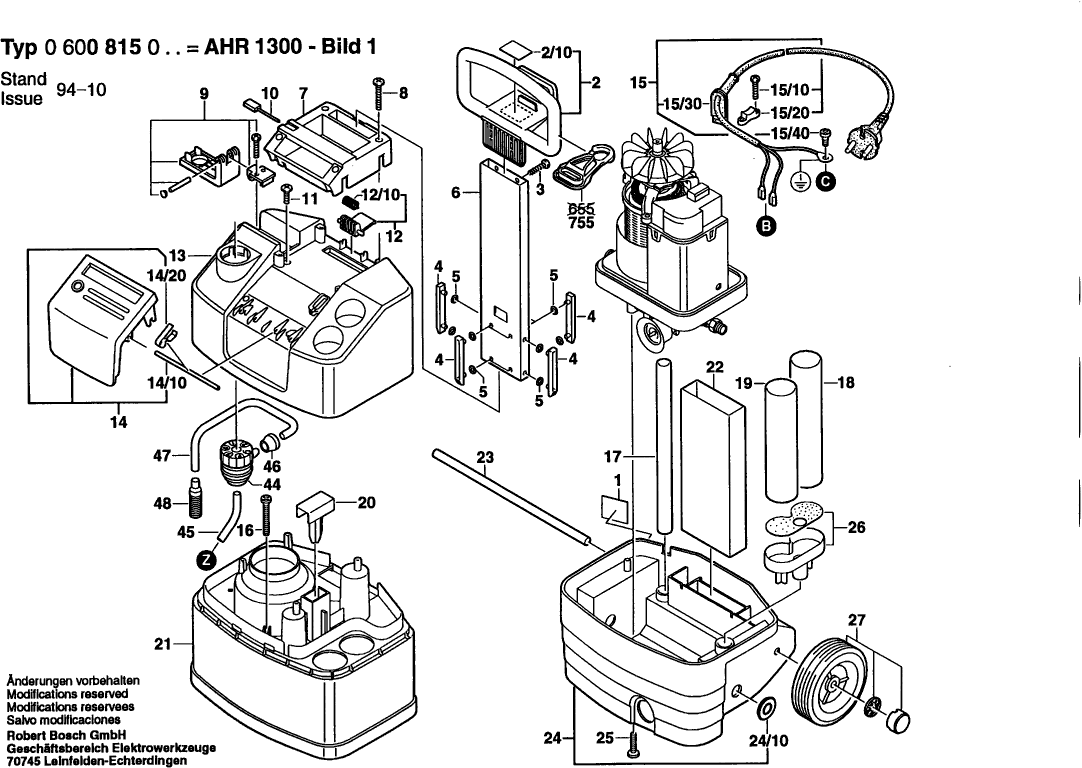

Dibujo técnico de los/las Bosch 0600815064 ( AHR1300 )

Lista de las piezas de repuesto de Bosch 0600815064 ( AHR1300 )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Placa de identificación
1 1601118452 2.71 3.28
Manija NEGRO
2 1609350316 13.93 16.86
Placa de Referencia
2/10 1601118479 2.71 3.28
Tornillo Autoperforante de Cabeza Alzada
3 1609350317 1.18 1.43
Guía de 350 mm
4 1609350318 1.94 2.35
Anillo O
5 1609350319 1.18 1.43
Tubo Rectangular
6 1609350320 8.45 10.22
Manija TSC 55
7 1609350321 8.45 10.22
Tornillo Autoperforante de Cabeza Alzada
8 1609350322 1.18 1.43
Porta Botellas
9 1609350323 8.45 10.22
Pin de Limpieza
10 1609350324 1.18 1.43
Tornillo de Cabeza Elevada Ø6x20 MM
11 1609350006 1.94 2.35
Palanca de Liberación
12 1609350325 1.18 1.43
Resorte en espiral
12/10 1609350413 8.45 10.22
Caja Superior VERDE
13 1609350326 73.72 89.20
Botón
14 1609350327 23.75 28.74
BARRA TOMMY
14/10 1609350328 2.71 3.28
Muelle en espiral AGC 18
14/20 1609350406 7.58 9.17
Cable de alimentación L=5 M
15 1609350372 12.41 15.02
Tornillo Autoperforante ST Ø3x20 MM
15/10 1609350142 1.18 1.43
Abrazadera de Alivio de Tensión
15/20 1609350025 1.70 2.06
Guardacables
15/30 1609350166 7.58 9.17
Tornillo de cabeza ovalada DIN 7985-M5x8-8.8-Z
15/40 2912311150 0.83 1.00
Tornillo Autoperforante de Cabeza Alzada
16 1609350329 1.18 1.43
Tubo
17 1609350330 1.94 2.35
Soporte para manguera
18 1609350331 5.33 6.45
Soporte para manguera
19 1609350332 2.24 2.71
Palanca de Control
20 1609350333 2.24 2.71
Caja Intermedia VERDE
21 1609350334 81.47 98.58
Tubo Rectangular
22 1609350335 15.71 19.01
BARRA TOMMY
23 1609350336 2.24 2.71
Base de la Caja NEGRO
24 1609350337 73.72 89.20
Collar de goma
24/10 1609350407 2.24 2.71
Tornillo Autoperforante de Cabeza Alzada
25 1609350338 1.18 1.43
CONEXIÓN
26 1609350339 2.71 3.28
Conjunto de ruedas
27 1609350340 23.75 28.74
Unidad de Interruptor
28 1609350341 148.65 179.87
Parte Superior del Alojamiento NEGRO
28/10 1609350364 3.31 4.01
Placa de cubierta
28/20 1609350365 2.24 2.71
Interruptor de encendido y apagado
28/30 1609350366 15.71 19.01
Alojamiento NEGRO
28/40 1609350367 3.31 4.01
Arandela de Resorte Ø27,5x38,4 MM
28/50 1609350368 6.54 7.91
Condensador NEGRO
28/60 1609350369 23.75 28.74
CONDENSADOR
28/70 1609350370 23.75 28.74
PLACA DE BASE CPL USA
28/80 1609350371 11.88 14.37
Motor eléctrico 230V
29 1609350342 233.78 282.87
Kit de reparación
29/10 1609350343 73.72 89.20
Kit de reparación
31 1609350344 23.75 28.74
Anillo de bloqueo
32 1609350016 2.24 2.71
Rueda de ventilador
33 1609350017 4.10 4.96
Bloque de cilindro
35 1609350345 55.25 66.85
Kit de reparación
35/10 1609350410 9.53 11.53
Anillo O
35/100 1609350382 4.10 4.96
Ya no disponible, sin reemplazo
35/110 1609350035
Ya no disponible, sin reemplazo
35/120 1609350036
Sello
35/130 1609350383 20.42 24.71
Ya no disponible, sin reemplazo
35/20 1609350098
Tapón H03 Kiba DF700
35/30 1609350308 5.83 7.05
Bloque de cilindro
35/40 1609350377 40.61 49.14
Colador de filtro LHS 225 EQ
35/50 1609350032 9.53 11.53
Anillo de retención
35/60 1609350378 4.70 5.69
Adaptador roscado
35/70 1609350379 15.71 19.01
Sello
35/80 1609350380 5.33 6.45
Ya no disponible, sin reemplazo
35/90 1609350381
Kit de reparación
36 1609350408 73.72 89.20
Brida Intermedia
37 1609350347 73.72 89.20
Cabeza de cilindro
38 1609350348 49.56 59.97
Anillo O
38/10 1609350384 4.10 4.96
Ya no disponible, sin reemplazo
38/100 1609350038
Anillo O
38/20 1609350385 4.70 5.69
Manga
38/30 1609350386 10.73 12.98
Manga
38/40 1609350387 10.73 12.98
Arandela de empuje
38/50 1609350388 12.41 15.02
VÁLVULA
38/60 1609350389 9.53 11.53
CONEXIÓN
38/70 1609350390 5.33 6.45
Cabeza de cilindro
38/80 1609350391 101.94 123.35
TORNILLO M4X35
38/90 1609350392 5.33 6.45
Ya no disponible, sin reemplazo
40 1609350307
Anillo O
40/10 1609350350 4.70 5.69
Tapón H03 Kiba DF700
41 1609350308 5.83 7.05
Manga
42 1609350351 8.45 10.22
Válvula de Control del Remolque
43 1609350352 233.78 282.87
Carcasa De La Válvula
43/10 1609350393 101.94 123.35
PEZÓN
43/100 1609350402 9.53 11.53
Tuerca de unión para acoplamiento rápido
43/110 1609350403 23.75 28.74
Anillo O
43/120 1609350350 4.70 5.69
Estrangulador de Flujo
43/20 1609350394 33.45 40.47
Cono de válvula
43/30 1609350400 23.75 28.74
Enchufe
43/40 1609350395 15.71 19.01
Ya no disponible, sin reemplazo
43/50 1609350396
Enchufe
43/70 1609350398 7.58 9.17
TORNILLO M4X35
43/80 1609350399 1.94 2.35
Conexión de manguera
43/90 1609350401 18.19 22.01
Dispositivo Dosificador
44 1609350353 26.84 32.48
Manguera
45 1609350354 7.58 9.17
Glándula de compresión
46 1609350355 7.58 9.17
Manguera
47 1609350356 6.54 7.91
Filtro
48 1609350357 10.73 12.98
Conjunto de asas
650 1609350310 148.65 179.87
Tubo De Conexión
650/12 1609350089 73.72 89.20
Tornillo Autoperforante ST Ø3x20 MM
650/15 1609350142 1.18 1.43
Manguera De Plástico L=9 M, MAX. 150 BAR
650/18 1609350504 91.56 110.79
Juego de Piezas Ø2xØ11 MM 3 PIEZAS
650/18/12 1609350074 7.58 9.17
Juego De Piezas Ø2,4xØ9,6 MM 3 PIEZAS
650/18/17 1609350078 7.58 9.17
Kit de reparación
650/19 1609350080 7.58 9.17
Juego de piezas
650/20 1609350176 15.71 19.01
Ya no disponible, sin reemplazo
650/40 1609350198
Boquilla de Limpieza de Alta Presión
651 1609350311 81.47 98.58
Tuerca de retención de boquilla
651/10 1609350145 13.93 16.86
Juego De Piezas Ø2,4xØ9,6 MM 3 PIEZAS
651/11 1609350078 7.58 9.17
Juego de Piezas Ø2,0xØ18,0 MM 3 PIEZAS
651/20 1609350182 7.58 9.17
Juego de Piezas Ø1,78xØ18,77 MM 3 PIEZAS
651/30 1609350181 7.58 9.17
Boquilla Blanca
653 F016102635 168.86 204.32
Ya no disponible, sin reemplazo
653/10 1609350414
Juego De Piezas Ø2,4xØ9,6 MM 3 PIEZAS
653/11 1609350078 7.58 9.17
Tubo De Conexión
653/12 1609350411 49.56 59.97
Ya no disponible, sin reemplazo
653/13 1609350412
Juego de Piezas Ø2,0xØ18,0 MM 3 PIEZAS
653/20 1609350182 7.58 9.17
Juego de Piezas Ø1,78xØ18,77 MM 3 PIEZAS
653/30 1609350181 7.58 9.17
Ya no disponible, sin reemplazo
678 0600800001
Junta
678/10 1609351029 0.83 1.00
Ya no disponible, sin reemplazo
700 2609200276
Juego De Piezas Ø2,4xØ9,6 MM 3 PIEZAS
700/10 1609350078 7.58 9.17
Ya no disponible, sin reemplazo
702 1609350053
Juego De Piezas Ø2,4xØ9,6 MM 3 PIEZAS
702/80 1609350078 7.58 9.17
Ya no disponible, sin reemplazo
703 1609350156
Junta Plana Ø15xØ24x3=3/4"
703/20 1609351002 1.94 2.35
Adaptador
703/30 1609350159 5.83 7.05
Juego De Piezas Ø2,4xØ9,6 MM 3 PIEZAS
703/40 1609350078 7.58 9.17
Ya no disponible, sin reemplazo
704 1609350126
Junta Plana Ø15xØ24x3=3/4"
704/20 1609351002 1.94 2.35
Soporte (b)
704/30 1609351014 15.71 19.01
Adaptador
704/40 1609350159 5.83 7.05
Juego De Piezas Ø2,4xØ9,6 MM 3 PIEZAS
704/50 1609350078 7.58 9.17
Ya no disponible, sin reemplazo
705 1609350054
Ya no disponible, sin reemplazo
705/1 1609350055
Boquilla de tubo
705/10 1609350137 49.56 59.97
Juego De Piezas Ø1,6xØ10 MM 3 PIEZAS
705/20 1609350088 1.18 1.43
Juego De Piezas Ø2,4xØ9,6 MM 3 PIEZAS
705/60 1609350078 7.58 9.17
Ya no disponible, sin reemplazo
706 2609200277
Juego De Piezas Ø2,4xØ9,6 MM 3 PIEZAS
706/60 1609350078 7.58 9.17
Ya no disponible, sin reemplazo
707 1609350057
Tuerca de retención de boquilla
707/10 1609350136 2.24 2.71
Juego De Piezas Ø2,4xØ9,6 MM 3 PIEZAS
707/60 1609350078 7.58 9.17
Ya no disponible, sin reemplazo
708 1609350119
Tornillo De Sujeción
708/10 1609350120 10.73 12.98
Soporte de parada
708/20 1609350121 7.58 9.17
PIEZA POLAR
708/30 1609350122 11.88 14.37
Tapa de sellado
708/40 1609350123 1.94 2.35
Ya no disponible, sin reemplazo
709 1609350188
Ensamblaje de Portainyector
709/10 1609350146 7.58 9.17
Toma de aire
709/11 1609350135 36.85 44.59
Tubo De Conexión
709/12 1609350192 33.45 40.47
Juego De Piezas Ø2,4xØ9,6 MM 3 PIEZAS
709/13 1609350078 7.58 9.17
Tornillo de cabeza ovalada DIN 7985-M4x20-8.8-Z
709/20 2912311130 11.88 14.37
Tuerca hexagonal
709/30 2915011005 0.83 1.00
Tornillo de placa
709/40 2912401005 0.83 1.00
Boquilla Blanca
709/50 1609350134 18.19 22.01
Juego de Piezas Ø2xØ11 MM 3 PIEZAS
709/60 1609350074 7.58 9.17
Ya no disponible, sin reemplazo
712 1609350060
Junta Plana Ø15xØ24x3=3/4"
712/10 1609351002 1.94 2.35
Ya no disponible, sin reemplazo
717 1609350164
Juego De Piezas Ø2,4xØ9,6 MM 3 PIEZAS
717/60 1609350078 7.58 9.17
Ya no disponible, sin reemplazo
754 1609350153
Ya no disponible, sin reemplazo
754/1 1609350155
Ya no disponible, sin reemplazo
755 2601398012
Ya no disponible, sin reemplazo
760 1609350161
Ya no disponible, sin reemplazo
760/1 1609350162
Envase 0,55 LITROS, 12 PZS.
898 1609350189 7.58 9.17
