Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0600842203 ( AHS3-15 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

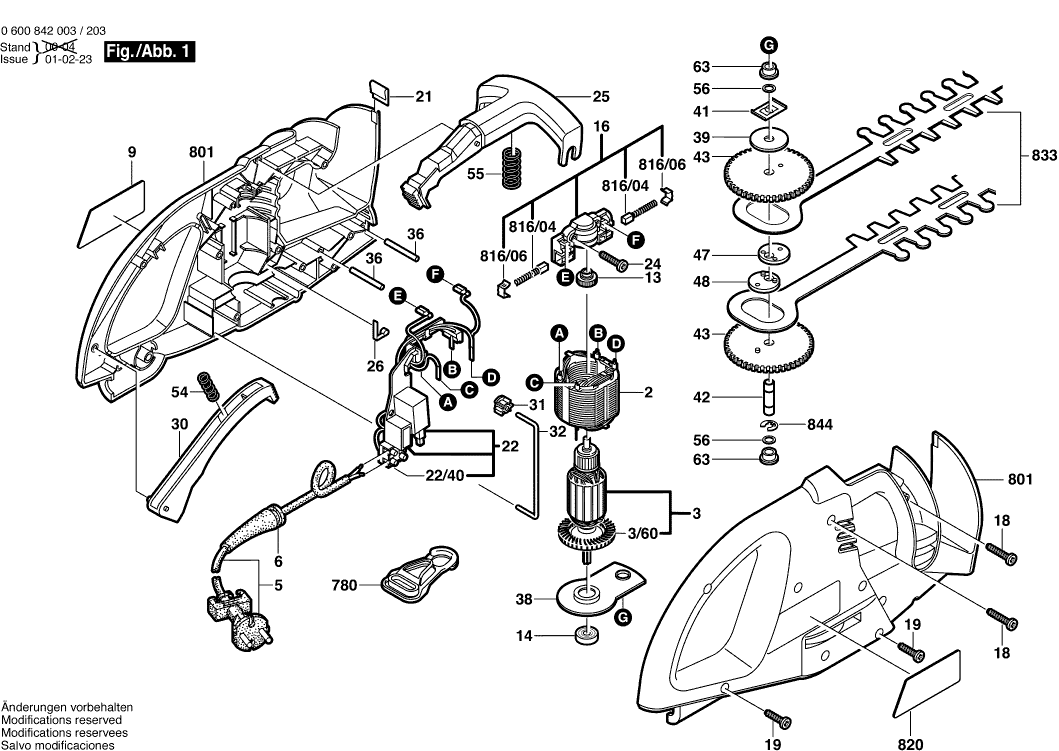

Dibujo técnico de los/las Bosch 0600842203 ( AHS3-15 )
Lista de las piezas de repuesto de Bosch 0600842203 ( AHS3-15 )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Campo 230-240V | ||||
| 2 | 2604220570 | 12.41 | 15.02 | |
| Armazón 230-240V | ||||
| 3 | 2604011096 | 40.61 | 49.14 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 3/60 | 2606610027 | 2.24 | 2.71 | |
| Ya no disponible, sin reemplazo | ||||
| 5 | 2604460255 | |||
| OJAL | ||||
| 6 | 2600703017 | 1.94 | 2.35 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 2601117059 | 2.71 | 3.28 | |
| Rodamiento Con Brida | ||||
| 13 | 2605805004 | 6.54 | 7.91 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 2600905021 | 6.54 | 7.91 | |
| Placa del cepillo | ||||
| 16 | 2609992620 | 10.73 | 12.98 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 18 | 2603490024 | 1.18 | 1.43 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 19 | 2603490022 | 0.83 | 1.00 | |
| Clip de resorte | ||||
| 21 | 2601310010 | 1.18 | 1.43 | |
| Ya no disponible, sin reemplazo | ||||
| 22 | 2607235007 | |||
| Terminal de Tira | ||||
| 22/40 | 2604490012 | 1.94 | 2.35 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 24 | 2603490023 | 0.83 | 1.00 | |
| Segmento de Interruptor | ||||
| 25 | 2605190219 | 7.58 | 9.17 | |
| Muelle de contacto | ||||
| 26 | 2601329057 | 1.94 | 2.35 | |
| Segmento de Interruptor | ||||
| 30 | 1605190091 | 1.94 | 2.35 | |
| Rueda De Conmutación | ||||
| 31 | 1606330021 | 0.83 | 1.00 | |
| Varilla de cambio | ||||
| 32 | 2608040108 | 1.18 | 1.43 | |
| Guía | ||||
| 33/20 | 2601038071 | 7.58 | 9.17 | |
| Ya no disponible, sin reemplazo | ||||
| 33/40 | 2603413026 | |||
| Pasador Cilíndrico | ||||
| 36 | 2609002714 | 1.18 | 1.43 | |
| Puente de cojinete | ||||
| 38 | 2605807080 | 1.70 | 2.06 | |
| Arandela de ajuste 0,4 MM DE ESPESOR | ||||
| 39 | 2600100083 | 1.18 | 1.43 | |
| Tuerca de Resorte | ||||
| 41 | 2601310011 | 1.18 | 1.43 | |
| Perno de cojinete | ||||
| 42 | 2603105054 | 1.70 | 2.06 | |
| Ya no disponible, sin reemplazo | ||||
| 43 | 2606316163 | |||
| Disco excéntrico | ||||
| 47 | 2600030010 | 1.70 | 2.06 | |
| Disco excéntrico | ||||
| 48 | 2600030011 | 1.70 | 2.06 | |
| Resorte de compresión | ||||
| 54 | 2604610028 | 1.18 | 1.43 | |
| Resorte de compresión | ||||
| 55 | 2604610045 | 1.18 | 1.43 | |
| Arandela de compensación | ||||
| 56 | 2600101676 | 0.83 | 1.00 | |
| COJINETE | ||||
| 63 | 1900322018 | 0.83 | 1.00 | |
| Depósito de aceite | ||||
| 653 | 2605411122 | 8.45 | 10.22 | |
| Ya no disponible, sin reemplazo | ||||
| 701 | 1609200399 | |||
| Guante protector | ||||
| 702 | 2607000134 | 0.83 | 1.00 | |
| Ya no disponible, sin reemplazo | ||||
| 780 | 2601398012 | |||
| Sección de la carcasa | ||||
| 801 | 2605104794 | 36.85 | 44.59 | |
| Ya no disponible, sin reemplazo | ||||
| 816/04 | 2604321920 | |||
| Capucha de trinquete | ||||
| 816/06 | 2601322017 | 1.18 | 1.43 | |
| Placa de Referencia | ||||
| 820 | 2601117061 | 2.71 | 3.28 | |
| Ya no disponible, sin reemplazo | ||||
| 833 | 2607001272 | |||
| Anillo de bloqueo | ||||
| 844 | 2916080910 | 1.70 | 2.06 | |
