Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3600H4A100 ( AHS54-20LI )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

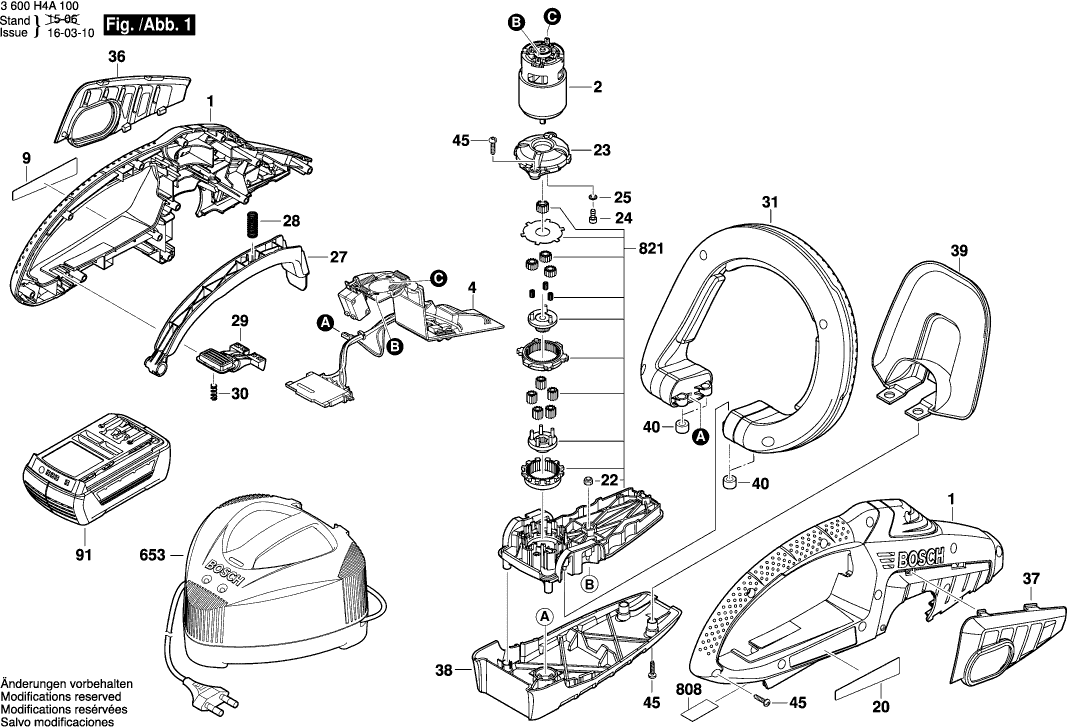

Dibujo técnico de los/las Bosch 3600H4A100 ( AHS54-20LI )
Lista de las piezas de repuesto de Bosch 3600H4A100 ( AHS54-20LI )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Sección de la carcasa | ||||
| 1 | 2609003000 | 23.75 | 28.74 | |
| Motor de corriente continua | ||||
| 2 | 1607022582 | 29.75 | 36.00 | |
| Módulo Electrónico | ||||
| 4 | 2609006702 | 81.47 | 98.58 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111C0VW | 1.94 | 2.35 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111C1RH | 1.94 | 2.35 | |
| Etiqueta de Advertencia | ||||
| 20 | 2609003310 | 1.70 | 2.06 | |
| Tuerca hexagonal | ||||
| 22 | 2609003491 | 0.83 | 1.00 | |
| Placa de montaje | ||||
| 23 | 2609003006 | 1.94 | 2.35 | |
| Tornillo de cabeza hexagonal | ||||
| 24 | 2910141120 | 1.18 | 1.43 | |
| Arandela de resorte | ||||
| 25 | 2918740003 | 1.18 | 1.43 | |
| Segmento de Interruptor | ||||
| 27 | 2609003007 | 0.83 | 1.00 | |
| Resorte de compresión | ||||
| 28 | 2604610074 | 0.83 | 1.00 | |
| Palanca de Liberación | ||||
| 29 | 2609003008 | 1.70 | 2.06 | |
| Resorte de compresión | ||||
| 30 | 2609003320 | 1.18 | 1.43 | |
| Manija TSC 55 | ||||
| 31 | 2609003307 | 29.75 | 36.00 | |
| Hoja de sierra | ||||
| 32 | 2609003308 | 81.47 | 98.58 | |
| Protector | ||||
| 32/3 | 2601020016 | 4.70 | 5.69 | |
| TORNILLO M4X35 | ||||
| 33 | 2912701164 | 1.18 | 1.43 | |
| Disco | ||||
| 34 | 2609003301 | 0.83 | 1.00 | |
| COJINETE | ||||
| 35 | 2609003302 | 0.83 | 1.00 | |
| Placa de acabado | ||||
| 36 | 2609006691 | 5.33 | 6.45 | |
| Placa de acabado | ||||
| 37 | 2609006692 | 3.31 | 4.01 | |
| CUBIERTA | ||||
| 38 | 2609003019 | 5.33 | 6.45 | |
| Segmento de Protección | ||||
| 39 | 2609003254 | 5.83 | 7.05 | |
| Anillo de Retención de Goma | ||||
| 40 | 2609003976 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 45 | 2603490022 | 0.83 | 1.00 | |
| Paquete de Batería Deslizante | ||||
| 91 | 2607336913 | 187.62 | 227.02 | |
| Cargador UK | ||||
| 653 | 2607226457 | 148.65 | 179.87 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607225103 | 106.68 | 129.08 | |
| Cargador Rápido AUS AL 36V-20 | ||||
| 653 | 2607226277 | 55.25 | 66.85 | |
| Placa de identificación | ||||
| 808 | 160111A2NM | 1.94 | 2.35 | |
| Caja de Cambios | ||||
| 821 | 2609003687 | 44.82 | 54.23 | |
| Excéntrico | ||||
| 832 | 2609003688 | 26.84 | 32.48 | |
| COJINETE | ||||
| 835 | 2609005169 | 12.41 | 15.02 | |
| Cubierta de protección | ||||
| 848 | 1607000C66 | 3.31 | 4.01 | |
| Guardia de cuchillo | ||||
| 892 | 2609003689 | 8.45 | 10.22 | |
