Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3600H48300 ( AHS600-24ST )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

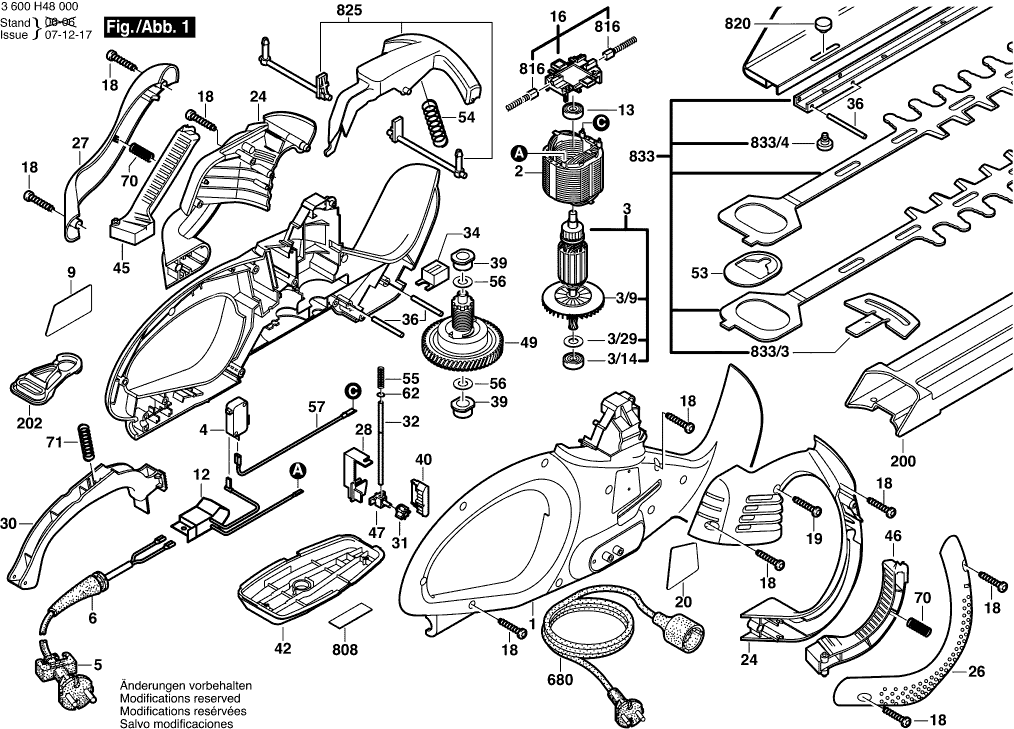

Dibujo técnico de los/las Bosch 3600H48300 ( AHS600-24ST )
Lista de las piezas de repuesto de Bosch 3600H48300 ( AHS600-24ST )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Sección de la carcasa | ||||
| 1 | 2609002758 | 33.45 | 40.47 | |
| Campo 230V | ||||
| 2 | 2609001193 | 13.93 | 16.86 | |
| Armazón | ||||
| 3 | 2609001194 | 33.45 | 40.47 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 3/14 | 2600905021 | 6.54 | 7.91 | |
| Anillo espaciador | ||||
| 3/29 | 2600209003 | 1.70 | 2.06 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 3/9 | 2609001188 | 1.70 | 2.06 | |
| Ya no disponible, sin reemplazo | ||||
| 4 | 2607200446 | |||
| Ya no disponible, sin reemplazo | ||||
| 5 | 2604460255 | |||
| OJAL | ||||
| 6 | 2600703017 | 1.94 | 2.35 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 2609001442 | 2.71 | 3.28 | |
| Ahogador de supresión de interferencias | ||||
| 12 | 2609003984 | 6.54 | 7.91 | |
| Rodamiento Con Brida | ||||
| 13 | 2605805004 | 6.54 | 7.91 | |
| Placa del cepillo | ||||
| 16 | 1600A012AZ | 8.45 | 10.22 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 18 | 2603490023 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 18 | 2609001403 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 19 | 2603490024 | 1.18 | 1.43 | |
| Placa de Referencia | ||||
| 20 | 2609001510 | 2.24 | 2.71 | |
| Manija TSC 55 | ||||
| 24 | 2609002909 | 9.53 | 11.53 | |
| Elemento de Fijación | ||||
| 26 | 2609005342 | 3.31 | 4.01 | |
| Elemento de Fijación | ||||
| 27 | 2609005343 | 4.70 | 5.69 | |
| Soporte | ||||
| 28 | 2608040167 | 3.31 | 4.01 | |
| Segmento de Interruptor | ||||
| 30 | 2609003055 | 2.24 | 2.71 | |
| Rueda De Conmutación | ||||
| 31 | 2606319105 | 0.83 | 1.00 | |
| CONECTOR | ||||
| 32 | 2609004249 | 1.70 | 2.06 | |
| Tapón H03 Kiba DF700 | ||||
| 34 | 2600502012 | 0.83 | 1.00 | |
| Pasador Cilíndrico | ||||
| 36 | 2609002714 | 1.18 | 1.43 | |
| COJINETE | ||||
| 39 | 2600301073 | 2.71 | 3.28 | |
| Varilla de cambio | ||||
| 40 | 2608040163 | 1.18 | 1.43 | |
| Cubierta del engranaje | ||||
| 42 | 2605808086 | 6.54 | 7.91 | |
| Ya no disponible, sin reemplazo | ||||
| 45 | 2608001901 | |||
| Segmento de Interruptor | ||||
| 46 | 2608001902 | 9.53 | 11.53 | |
| Elemento de conmutación | ||||
| 47 | 2606314102 | 1.94 | 2.35 | |
| Embrague | ||||
| 49 | 2606440028 | 49.56 | 59.97 | |
| Anillo de distancia AU 43 FF | ||||
| 53 | 2608040183 | 0.83 | 1.00 | |
| Resorte de compresión | ||||
| 54 | 2604610045 | 1.18 | 1.43 | |
| Ya no disponible, sin reemplazo | ||||
| 55 | 2604610073 | |||
| Arandela de compensación | ||||
| 56 | 2600101617 | 1.18 | 1.43 | |
| Cable de conexión | ||||
| 57 | 2604448234 | 1.70 | 2.06 | |
| Anillo de bloqueo | ||||
| 62 | 2916080905 | 0.83 | 1.00 | |
| Resorte de compresión | ||||
| 70 | 2604610090 | 0.83 | 1.00 | |
| Resorte de compresión | ||||
| 71 | 2604610074 | 0.83 | 1.00 | |
| Guardia de cuchillo | ||||
| 200 | 2605411207 | 5.83 | 7.05 | |
| Ya no disponible, sin reemplazo | ||||
| 680 | F016L65235 | |||
| Ya no disponible, sin reemplazo | ||||
| 808 | 2609001449 | |||
| KIT DE SERVICIO 115V | ||||
| 816 | 2604321925 | 6.54 | 7.91 | |
| Ya no disponible, sin reemplazo | ||||
| 820 | 2603345021 | |||
| Ya no disponible, sin reemplazo | ||||
| 825 | 2608001903 | |||
| Juego de cuchillos | ||||
| 833 | 2607009912 | 67.25 | 81.37 | |
| Protector | ||||
| 833/3 | 2601020016 | 4.70 | 5.69 | |
| Tornillo para roscar M6x25 MM | ||||
| 833/4 | 2603413040 | 1.70 | 2.06 | |
