Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3600H47H06 ( AHS63-26 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

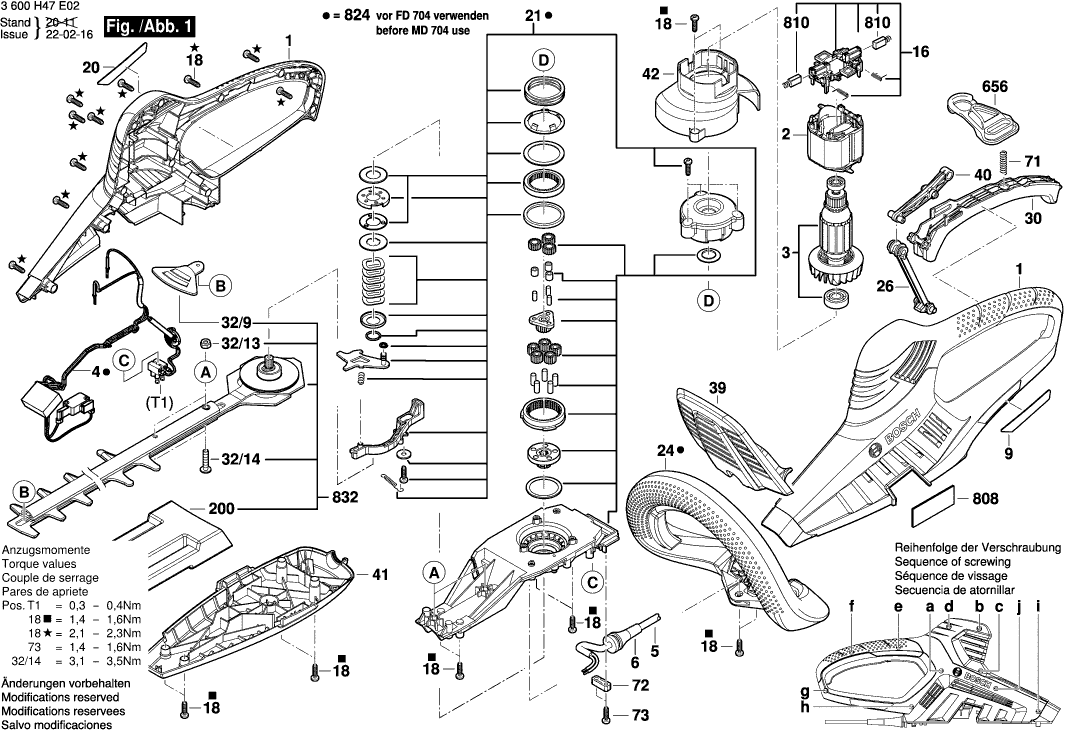

Dibujo técnico de los/las Bosch 3600H47H06 ( AHS63-26 )
Lista de las piezas de repuesto de Bosch 3600H47H06 ( AHS63-26 )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Sección de la carcasa | ||||
| 1 | 2609007200 | 23.75 | 28.74 | |
| Campo 230V | ||||
| 2 | 2609005073 | 13.93 | 16.86 | |
| Armazón | ||||
| 3 | 2609005074 | 33.45 | 40.47 | |
| Módulo Electrónico | ||||
| 4 | 1600A00PE1 | 20.42 | 24.71 | |
| Cable de alimentación | ||||
| 5 | 2604460182 | 8.45 | 10.22 | |
| OJAL | ||||
| 6 | 2609002019 | 1.94 | 2.35 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 161111C03F | 1.94 | 2.35 | |
| Placa del cepillo | ||||
| 16 | 1600A012AZ | 8.45 | 10.22 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 18 | 2603490022 | 0.83 | 1.00 | |
| Etiqueta de Advertencia | ||||
| 20 | 2609005882 | 0.83 | 1.00 | |
| Caja de Cambios | ||||
| 21 | 1600A00P4P | 60.65 | 73.39 | |
| Manija TSC 55 | ||||
| 24 | 2609007139 | 26.84 | 32.48 | |
| Palanca KA 65 | ||||
| 26 | 2609007159 | 0.83 | 1.00 | |
| Segmento de Interruptor | ||||
| 30 | 2609007413 | 1.94 | 2.35 | |
| COJINETE | ||||
| 32/13 | 160030010C | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 32/14 | 2609005695 | 0.83 | 1.00 | |
| Protector | ||||
| 32/9 | 2609005045 | 2.24 | 2.71 | |
| Segmento de Protección | ||||
| 39 | 2609005047 | 4.10 | 4.96 | |
| Palanca KA 65 | ||||
| 40 | 2609007234 | 0.83 | 1.00 | |
| CUBIERTA | ||||
| 41 | 2609004994 | 4.70 | 5.69 | |
| Placa de desviación | ||||
| 42 | 2609004996 | 1.18 | 1.43 | |
| Resorte de compresión | ||||
| 71 | 1604612015 | 1.94 | 2.35 | |
| Clip de cable | ||||
| 72 | 2601035001 | 1.18 | 1.43 | |
| Guardia de cuchillo | ||||
| 200 | 2609005512 | 10.73 | 12.98 | |
| Abrazadera de Alivio de Tensión | ||||
| 656 | 3601398000 | 4.10 | 4.96 | |
| Placa de identificación | ||||
| 808 | 160111A58M | 1.94 | 2.35 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 2604321925 | 6.54 | 7.91 | |
| Módulo electrónico | ||||
| 824 | 1607000CZ3 | 81.47 | 98.58 | |
| Juego De Cuchillos | ||||
| 832 | 1600A0071P | 73.72 | 89.20 | |
