Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3600H47J01 ( AHS65-34 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

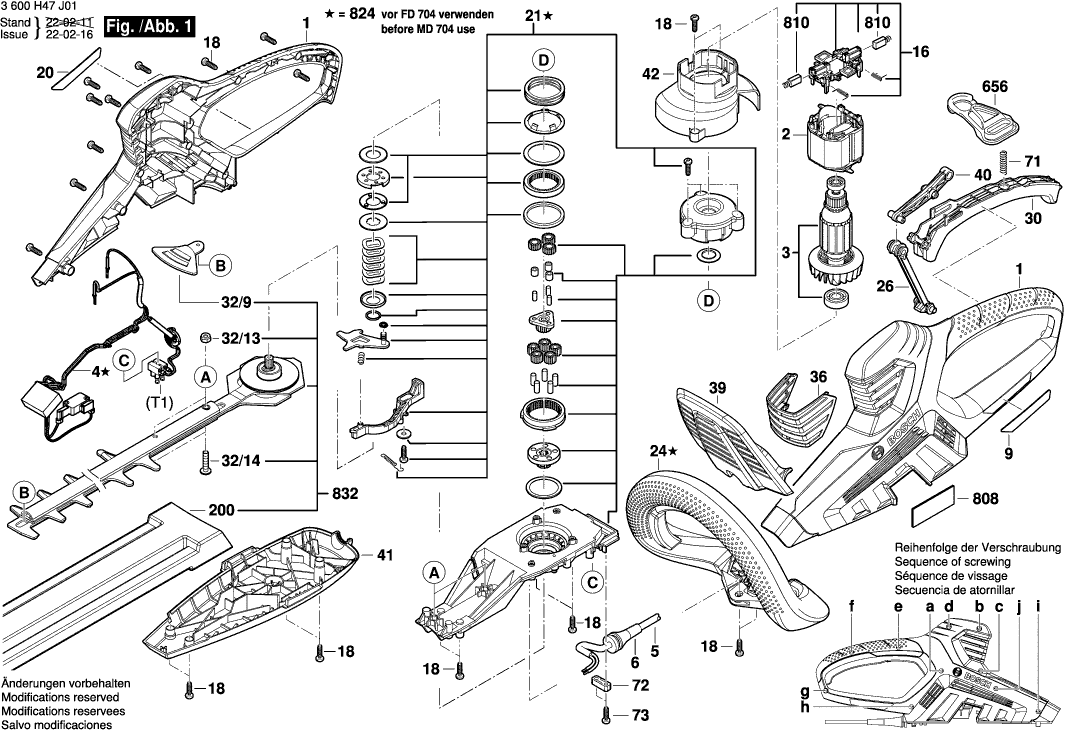

Dibujo técnico de los/las Bosch 3600H47J01 ( AHS65-34 )

Lista de las piezas de repuesto de Bosch 3600H47J01 ( AHS65-34 )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Sección de la carcasa
1 2609007530 26.84 32.48
Campo 230V
2 2609005073 13.93 16.86
Armazón
3 2609007254 33.45 40.47
Módulo Electrónico
4 1600A00PE1 20.42 24.71
Cable de alimentación
5 2604460182 8.45 10.22
OJAL
6 2609002019 1.94 2.35
Placa del fabricante GBH 2000
9 2609005478 1.94 2.35
Placa del cepillo
16 1600A012AZ 8.45 10.22
Tornillo Torx con cabeza ovalada 4x30
18 2603490022 0.83 1.00
Etiqueta de Advertencia
20 2609005883 1.94 2.35
Caja de Cambios
21 1600A00P4P 60.65 73.39
Arandela de compensación
21/10 2609005021 0.83 1.00
Arandela de compensación
21/2 2609007448 0.83 1.00
Disco
21/20 2609007450 0.83 1.00
Disco de freno
21/21 2609007451 2.11 2.55
Resorte de compresión
21/23 2609007216 0.83 1.00
No hay información disponible, no se puede pedir
21/24 1600A00P30
Arandela de Fricción
21/26 2609007453 0.83 1.00
Elemento de frenado
21/27 2609007454 0.83 1.00
Anillo de bloqueo
21/28 2609007455 0.83 1.00
Palanca KA 65
21/29 2609007141 1.10 1.33
Portador de Engranaje Planetario
21/3 2609007449 3.12 3.78
Disco
21/30 2609007460 0.83 1.00
Resorte de extensión
21/31 2609007531 0.83 1.00
Anillo de bloqueo
21/32 2609007572 0.83 1.00
Tornillo
21/4 2609005020 0.83 1.00
Engranaje Cilíndrico
21/5 2609005012 0.83 1.00
Ya no disponible, sin reemplazo
21/6 2609005016
Ya no disponible, sin reemplazo
21/7 2609005017
RODAMIENTO DE AGUJAS
21/8 2609005318 1.10 1.33
Ya no disponible, sin reemplazo
21/9 2609005011
Manija TSC 55
24 2609007139 26.84 32.48
Palanca KA 65
26 2609007159 0.83 1.00
Segmento de Interruptor
30 2609007413 1.94 2.35
MANGUITO ROSCADO
32/13 160030010N 0.83 1.00
Tornillo Torx con cabeza ovalada 4x30
32/14 2609005695 0.83 1.00
Protector
32/9 2609005045 2.24 2.71
Placa de acabado
36 2609004997 1.18 1.43
Segmento de Protección
39 2609005047 4.10 4.96
Palanca KA 65
40 2609007234 0.83 1.00
CUBIERTA
41 2609004994 4.70 5.69
Placa de desviación
42 2609004996 1.18 1.43
Resorte de compresión
71 1604612015 1.94 2.35
Clip de cable
72 2601035001 1.18 1.43
Tornillo Torx con cabeza ovalada 4x30
73 2603490022 0.83 1.00
Guardia de cuchillo
200 2609005517 12.41 15.02
Abrazadera de Alivio de Tensión
656 3601398000 4.10 4.96
Placa de identificación
808 160111A2R5 1.94 2.35
KIT DE SERVICIO 115V
810 2604321925 6.54 7.91
Módulo electrónico
824 1607000CZ3 81.47 98.58
Hoja de sierra
832 2609005915 81.47 98.58
