Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3600H36E01 ( AKE35-19S )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

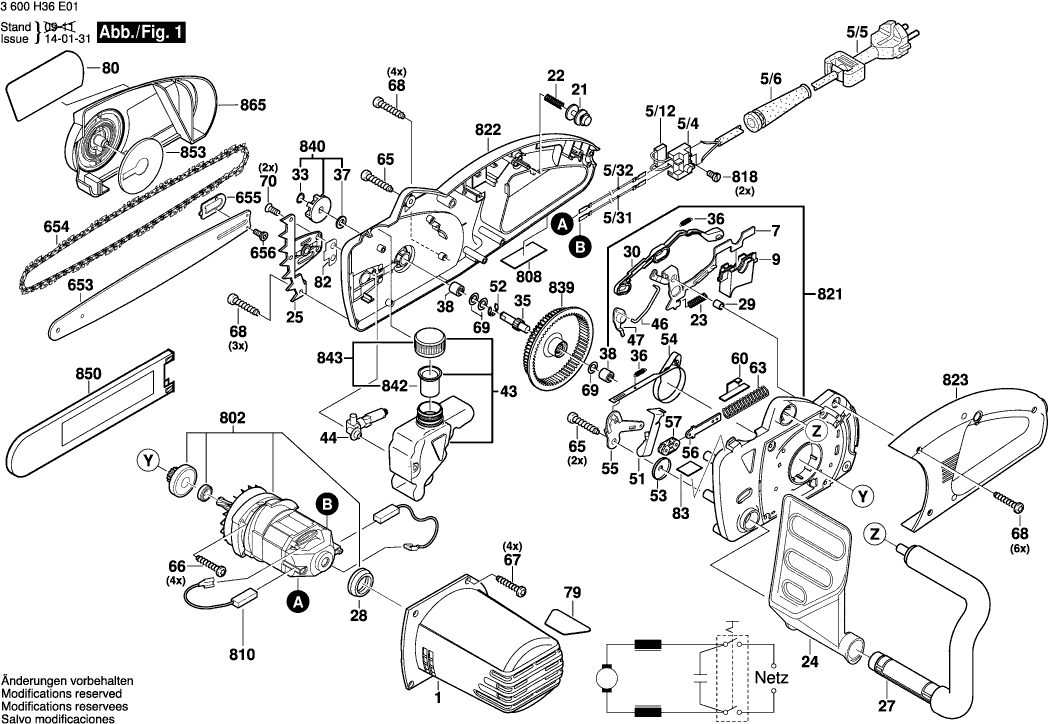

Dibujo técnico de los/las Bosch 3600H36E01 ( AKE35-19S )

Lista de las piezas de repuesto de Bosch 3600H36E01 ( AKE35-19S )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Carcasa del motor
1 1605190228 5.33 6.45
Ya no disponible, sin reemplazo
5/12 1607328028
Cable de conexión
5/31 1604431003 1.70 2.06
Cable de conexión
5/32 1604431004 1.94 2.35
Interruptor
5/4 1607200193 9.53 11.53
Cable de alimentación
5/5 1604460242 6.54 7.91
OJAL
5/6 2609005766 2.24 2.71
Palanca KA 65
7 1602002008 5.33 6.45
Ya no disponible, sin reemplazo
9 1603231020
Perno de bloqueo
21 1600390019 1.18 1.43
Resorte de compresión
22 1604617008 0.83 1.00
Resorte de compresión
23 1604617015 0.83 1.00
Placa de Protección
24 1605510315 7.58 9.17
Parachoques con Punta
25 1601098008 4.70 5.69
Manija TSC 55
27 1605133045 11.88 14.37
Anillo Intermedio
28 1600206038 1.18 1.43
COJINETE
29 1600300096 1.18 1.43
Empujador
30 1602319019 2.24 2.71
Anillo de bloqueo
33 2916650001 1.94 2.35
BARRA TOMMY
35 1606100039 11.88 14.37
Resorte de extensión
36 1604650016 0.83 1.00
Arandela de fieltro D 20/14 2mm
37 1600205037 0.83 1.00
Manga de aguja AGC 18
38 2600917006 2.71 3.28
Depósito de aceite
43 1605405004 12.41 15.02
Bomba de aceite
44 1605437003 12.41 15.02
Varilla
46 1603023003 4.10 4.96
Palanca giratoria
47 1600590014 4.70 5.69
Resorte de abrazadera
51 1604651013 2.24 2.71
Anillo de bloqueo
52 2916080012 1.18 1.43
Disco de Collar
53 1600328030 1.18 1.43
Banda de freno
54 1604652020 4.10 4.96
Brazo de la palanca
55 1600590019 2.24 2.71
GUIA DE RESORTE
56 1600590016 1.70 2.06
Portapalanca
57 1600390018 2.24 2.71
Placa de presión ISC 240 completa
60 1600590012 1.18 1.43
Resorte de compresión
63 1604617017 0.83 1.00
Tornillo de engrase AW 10 3x25
65 2914211528 0.83 1.00
Tornillo de engrase AW 10 3x25
66 2914211528 0.83 1.00
Tornillo de engrase AW 10 3x25
67 2914201506 0.83 1.00
Tornillo de engrase AW 10 3x25
68 2914201506 0.83 1.00
Arandela de Fricción
69 1600100038 1.18 1.43
Tornillo de placa
70 2910601325 0.83 1.00
Placa de Referencia
79 1601118K69 1.70 2.06
Placa del fabricante GBH 2000
80 1601118K62 2.24 2.71
Disco de sellado
82 1601010009 1.70 2.06
PEGATINA EN PAPEL, AUTOADHESIVA
83 1601118A64 2.71 3.28
Guía de 350 mm
653 1600A015H6 20.42 24.71
Cadena de sierra
654 2609007364 20.42 24.71
Placa de ajuste
655 1601015035 4.70 5.69
Tornillo avellanado VN-HK 85 M5x10
656 1603421003 0.83 1.00
Motor de Corriente Alterna
802 1607000A62 101.94 123.35
Placa de identificación
808 160111A3H3 1.94 2.35
KIT DE SERVICIO 115V
810 1607014170 13.93 16.86
Tornillo de cabeza cilíndrica
818 2603410001 1.18 1.43
Sección de la carcasa
821 1607000A88 18.19 22.01
Sección de la carcasa
822 1607000884 44.82 54.23
Manija TSC 55
823 1605133046 23.75 28.74
Engranaje Anular
839 1607000A06 15.71 19.01
Piñón ISO 03-1 Z11
840 1607000885 4.70 5.69
Filtro
842 1607431000 4.10 4.96
Tapa RSV
843 1607000A47 5.33 6.45
Ya no disponible, sin reemplazo
850 1605510329
Tapa de protección contra el polvo
853 1605190190 2.24 2.71
Ya no disponible, sin reemplazo
865 1607000A89
