Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3600HA5401 ( ART30 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

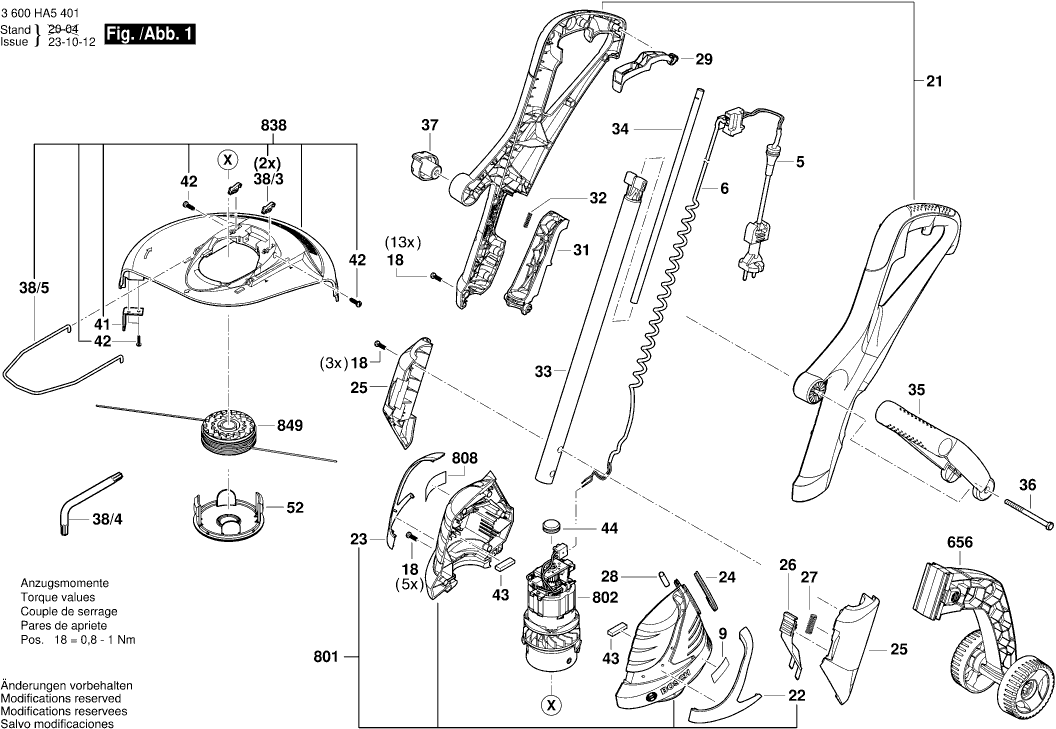

Dibujo técnico de los/las Bosch 3600HA5401 ( ART30 )
Lista de las piezas de repuesto de Bosch 3600HA5401 ( ART30 )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Cable de alimentación | ||||
| 5 | 2609006505 | 9.53 | 11.53 | |
| Cable de conexión MX 1200/2 E EF | ||||
| 6 | 2609006506 | 7.58 | 9.17 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111C04T | 1.94 | 2.35 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 18 | 2603490022 | 0.83 | 1.00 | |
| Carcasa Superior | ||||
| 21 | 2609005935 | 8.45 | 10.22 | |
| Tira de cobertura PLATA | ||||
| 22 | 2609006031 | 0.83 | 1.00 | |
| Tira de cobertura PLATA | ||||
| 23 | 2609006032 | 0.83 | 1.00 | |
| Elemento de contacto | ||||
| 24 | 2609005954 | 0.83 | 1.00 | |
| Vivienda Suplementaria | ||||
| 25 | 1600A00Z7T | 4.10 | 4.96 | |
| Unidad de Bloqueo | ||||
| 26 | 2609006030 | 0.83 | 1.00 | |
| Muelle | ||||
| 27 | 2609005955 | 0.83 | 1.00 | |
| CALZO | ||||
| 28 | 2609007609 | 0.83 | 1.00 | |
| Gatillo | ||||
| 29 | 2609005972 | 0.83 | 1.00 | |
| Palanca de Control | ||||
| 31 | 2609006034 | 4.70 | 5.69 | |
| Muelle | ||||
| 32 | 2609005961 | 0.83 | 1.00 | |
| Manguera | ||||
| 33 | 2609007113 | 10.73 | 12.98 | |
| Tubo de guía | ||||
| 34 | 2609006272 | 1.70 | 2.06 | |
| Manija TSC 55 | ||||
| 35 | 2609005974 | 3.31 | 4.01 | |
| Tornillo | ||||
| 36 | 2609006298 | 0.83 | 1.00 | |
| BOTÓN | ||||
| 37 | 2609005975 | 1.70 | 2.06 | |
| ABRAZADERA DE CABLE | ||||
| 38/3 | 2609007092 | 0.83 | 1.00 | |
| Destornillador Torx 20 | ||||
| 38/4 | 1600A004NJ | 3.31 | 4.01 | |
| Protector | ||||
| 38/5 | 2609006039 | 1.94 | 2.35 | |
| ABRAZADERA DE CABLE | ||||
| 39 | 2609007092 | 0.83 | 1.00 | |
| Protector | ||||
| 40 | 2609006039 | 1.94 | 2.35 | |
| Unidad de corte | ||||
| 41 | 2609006038 | 1.18 | 1.43 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 42 | 2603490022 | 0.83 | 1.00 | |
| Intercolación de goma | ||||
| 43 | 2609005952 | 0.83 | 1.00 | |
| Tapa final | ||||
| 44 | 2609005932 | 0.83 | 1.00 | |
| Cubierta de la Bobina | ||||
| 52 | 1600A00X61 | 1.94 | 2.35 | |
| Conjunto de ruedas | ||||
| 656 | 2609007342 | 8.45 | 10.22 | |
| Destornillador Torx 20 | ||||
| 699 | 1600A004NJ | 3.31 | 4.01 | |
| Base de la Carcasa | ||||
| 801 | 1607000E1G | 18.19 | 22.01 | |
| MOTOR | ||||
| 802 | 1607000C6J | 36.85 | 44.59 | |
| Placa de identificación | ||||
| 808 | 160111A7X1 | 1.94 | 2.35 | |
| Cubierta Protectora | ||||
| 838 | 1600A004T8 | 13.93 | 16.86 | |
| Cartucho de Línea de Corte | ||||
| 849 | 1600A003TX | 8.45 | 10.22 | |
