Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3600H89B01 ( ASM32F )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

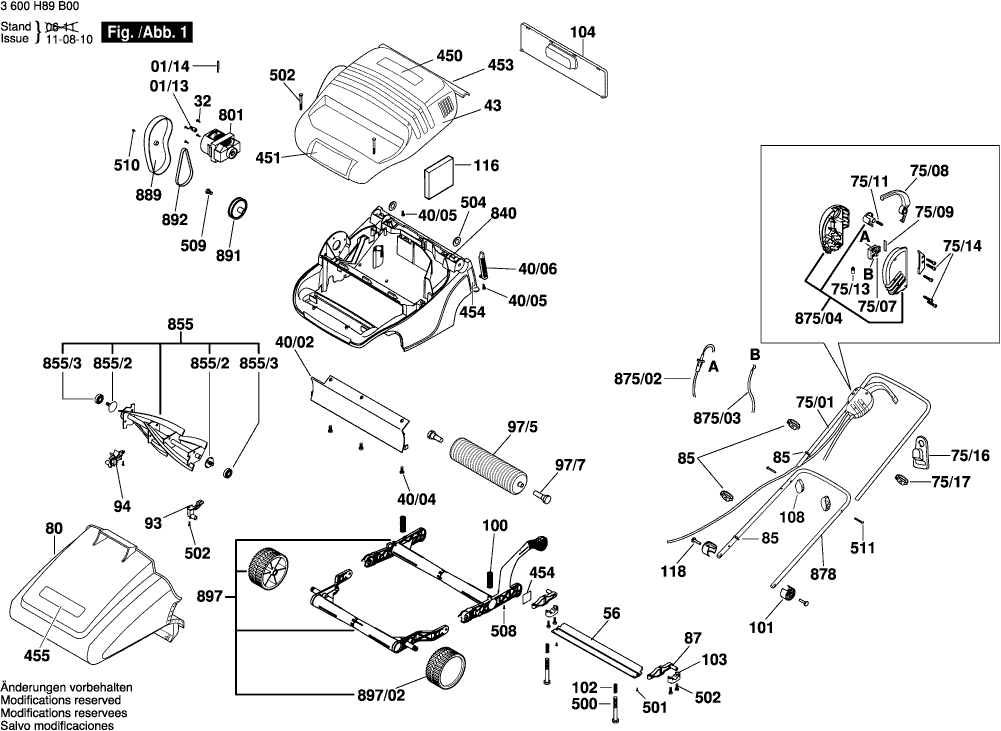

Dibujo técnico de los/las Bosch 3600H89B01 ( ASM32F )
Lista de las piezas de repuesto de Bosch 3600H89B01 ( ASM32F )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Ya no disponible, sin reemplazo | ||||
| 01/13 | F016L62280 | |||
| Pasador de apriete en espiral | ||||
| 01/14 | F016T44492 | 1.94 | 2.35 | |
| Tornillo para chapa B4,8x107,5 MM | ||||
| 32 | F016L37433 | 0.83 | 1.00 | |
| Deflector | ||||
| 40/02 | F016L62866 | 4.10 | 4.96 | |
| TORNILLO M4X35 | ||||
| 40/04 | F016T48535 | 0.83 | 1.00 | |
| Tornillo para chapa B4,8x107,5 MM | ||||
| 40/05 | F016T49429 | 0.83 | 1.00 | |
| Insertar SYS-ISC 240 | ||||
| 40/06 | F016L63327 | 2.24 | 2.71 | |
| Carcasa Superior | ||||
| 43 | F016L64209 | 11.88 | 14.37 | |
| Cuchilla Inferior | ||||
| 56 | F016L63318 | 23.75 | 28.74 | |
| Manija TSC 55 | ||||
| 75/01 | F016L62472 | 7.58 | 9.17 | |
| Interruptor de encendido y apagado | ||||
| 75/07 | F016F05717 | 11.88 | 14.37 | |
| Ya no disponible, sin reemplazo | ||||
| 75/08 | F016L65676 | |||
| Ya no disponible, sin reemplazo | ||||
| 75/09 | F016T49845 | |||
| Ya no disponible, sin reemplazo | ||||
| 75/11 | F016T49226 | |||
| CONDENSADOR | ||||
| 75/13 | F016L36952 | 0.83 | 1.00 | |
| Tornillo para chapa B4,8x107,5 MM | ||||
| 75/14 | F016T49429 | 0.83 | 1.00 | |
| Abrazadera de Alivio de Tensión | ||||
| 75/16 | F016L65387 | 6.54 | 7.91 | |
| ABRAZADERA DE CABLE | ||||
| 75/17 | F016T56393 | 1.94 | 2.35 | |
| Canasta de recolección | ||||
| 80 | F016L62945 | 23.75 | 28.74 | |
| Sostenedor de cable TSC 55 | ||||
| 85 | F016L11580 | 0.83 | 1.00 | |
| Portacuchillas | ||||
| 87 | F016L62272 | 1.94 | 2.35 | |
| Soporte de Rodamiento | ||||
| 93 | F016L65830 | 1.18 | 1.43 | |
| Soporte de Rodamiento | ||||
| 94 | F016L65831 | 1.94 | 2.35 | |
| RODILLO | ||||
| 97/5 | F016L62282 | 5.83 | 7.05 | |
| Eje de brida | ||||
| 97/7 | F016L63341 | 2.24 | 2.71 | |
| Resorte de compresión | ||||
| 100 | F016L62298 | 1.70 | 2.06 | |
| Pasador | ||||
| 101 | F016L62285 | 1.94 | 2.35 | |
| Resorte de compresión | ||||
| 102 | F016L62284 | 1.18 | 1.43 | |
| Bloque de sujeción | ||||
| 103 | F016L62283 | 0.83 | 1.00 | |
| CUBIERTA | ||||
| 104 | F016L62318 | 1.70 | 2.06 | |
| Tuerca de mariposa | ||||
| 108 | F016L66136 | 3.31 | 4.01 | |
| Filtro de aire | ||||
| 116 | F016L62487 | 3.31 | 4.01 | |
| Pasador De Pivote | ||||
| 118 | F016L64240 | 1.18 | 1.43 | |
| Pegatina | ||||
| 450 | F016L62799 | 3.31 | 4.01 | |
| Pegatina | ||||
| 451 | F016L62947 | 1.18 | 1.43 | |
| Placa de Referencia | ||||
| 453 | F016L61033 | 0.83 | 1.00 | |
| Pegatina | ||||
| 454 | F016L64170 | 1.94 | 2.35 | |
| Placa Adhesiva ASM 32 F | ||||
| 455 | F016L63324 | 2.24 | 2.71 | |
| Tornillo | ||||
| 500 | F016L62288 | 1.70 | 2.06 | |
| TORNILLO M4X35 | ||||
| 501 | F016L36542 | 1.94 | 2.35 | |
| Tornillo para chapa B4,8x107,5 MM | ||||
| 502 | F016T49429 | 0.83 | 1.00 | |
| Ya no disponible, sin reemplazo | ||||
| 504 | F016T49100 | |||
| Tornillo para chapa B4,8x107,5 MM | ||||
| 508 | F016L37433 | 0.83 | 1.00 | |
| Tuerca | ||||
| 509 | F016L62388 | 1.18 | 1.43 | |
| Tornillo para chapa B4,8x107,5 MM | ||||
| 510 | F016T49429 | 0.83 | 1.00 | |
| Ya no disponible, sin reemplazo | ||||
| 511 | F016L65389 | |||
| Motor | ||||
| 801 | F016L80980 | 148.65 | 179.87 | |
| Juego de piezas | ||||
| 840 | F016103636 | 36.85 | 44.59 | |
| Husillo de corte | ||||
| 855 | F016103681 | 67.25 | 81.37 | |
| Cubierta del cojinete RTS 400 REQ | ||||
| 855/2 | F016L65939 | 1.18 | 1.43 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 855/3 | 1900905232 | 18.19 | 22.01 | |
| Cable de alimentación | ||||
| 875/02 | F016104086 | 12.41 | 15.02 | |
| Cable de conexión MX 1200/2 E EF | ||||
| 875/03 | F016102355 | 4.70 | 5.69 | |
| Kit de Ensamblaje | ||||
| 875/04 | F016103136 | 18.19 | 22.01 | |
| Manija TSC 55 | ||||
| 878 | F016102330 | 9.53 | 11.53 | |
| Cubierta de la Correa | ||||
| 889 | F016102356 | 2.71 | 3.28 | |
| Polea | ||||
| 891 | F016102357 | 2.24 | 2.71 | |
| Ya no disponible, sin reemplazo | ||||
| 892 | F016102358 | |||
| Juego de piezas | ||||
| 897 | F016103640 | 23.75 | 28.74 | |
| PIEZA POLAR | ||||
| 897/02 | F016L62270 | 1.94 | 2.35 | |
