Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601D73W02 ( BM10-ECOMPACT )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

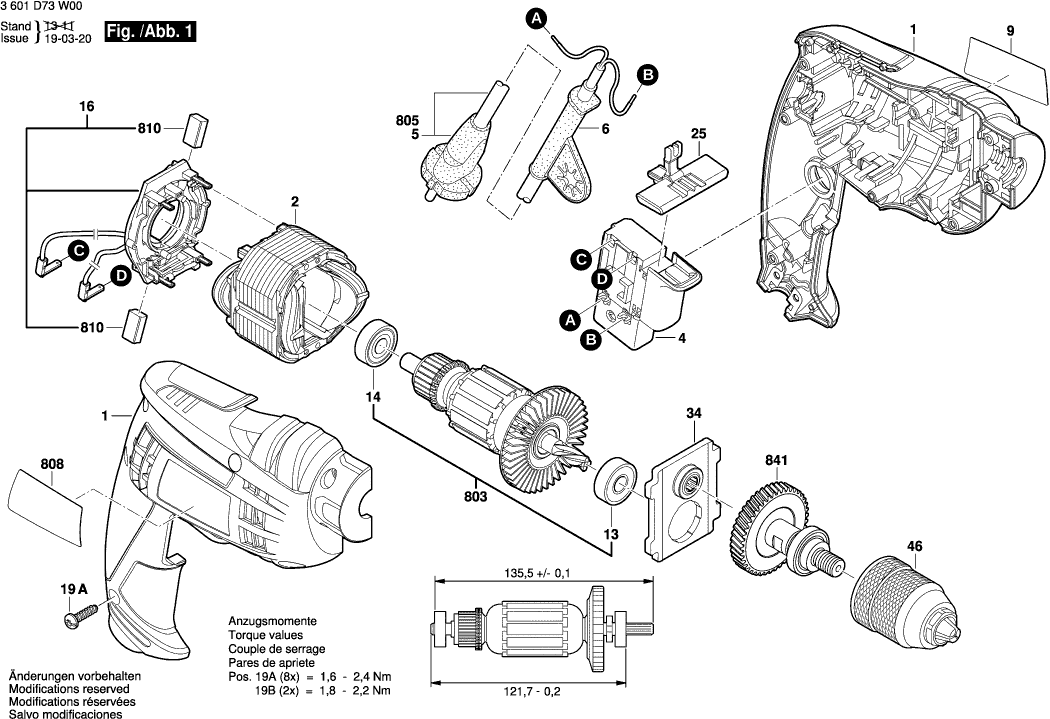

Dibujo técnico de los/las Bosch 3601D73W02 ( BM10-ECOMPACT )
Lista de las piezas de repuesto de Bosch 3601D73W02 ( BM10-ECOMPACT )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Caja de carcasa DUO 110 - Conjunto | ||||
| 1 | 2609101392 | 13.93 | 16.86 | |
| Campo 230V | ||||
| 2 | 1619P21238 | 0.83 | 1.00 | |
| Interruptor | ||||
| 4 | 2607200623 | 11.88 | 14.37 | |
| OJAL | ||||
| 6 | 2600707061 | 1.94 | 2.35 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 2609135072 | 1.94 | 2.35 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 2609110153 | 4.70 | 5.69 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 2609110491 | 4.10 | 4.96 | |
| Placa del cepillo | ||||
| 16 | 2609120356 | 8.45 | 10.22 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 19 | 2603490022 | 0.83 | 1.00 | |
| Botón | ||||
| 25 | 2609100618 | 0.83 | 1.00 | |
| Puente de cojinete | ||||
| 34 | 2609199158 | 5.33 | 6.45 | |
| Mandril sin llave | ||||
| 46 | 2608572196 | 44.82 | 54.23 | |
| Conjunto de armadura | ||||
| 803 | 2609120339 | 26.84 | 32.48 | |
| Cable de alimentación | ||||
| 805 | 1607000392 | 15.71 | 19.01 | |
| Placa de identificación | ||||
| 808 | 2609135070 | 0.83 | 1.00 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 2610391290 | 6.54 | 7.91 | |
| Conjunto de Eje | ||||
| 841 | 2609120407 | 13.93 | 16.86 | |
