Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch F016L80647 (CLASSICELECTRIC35S)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

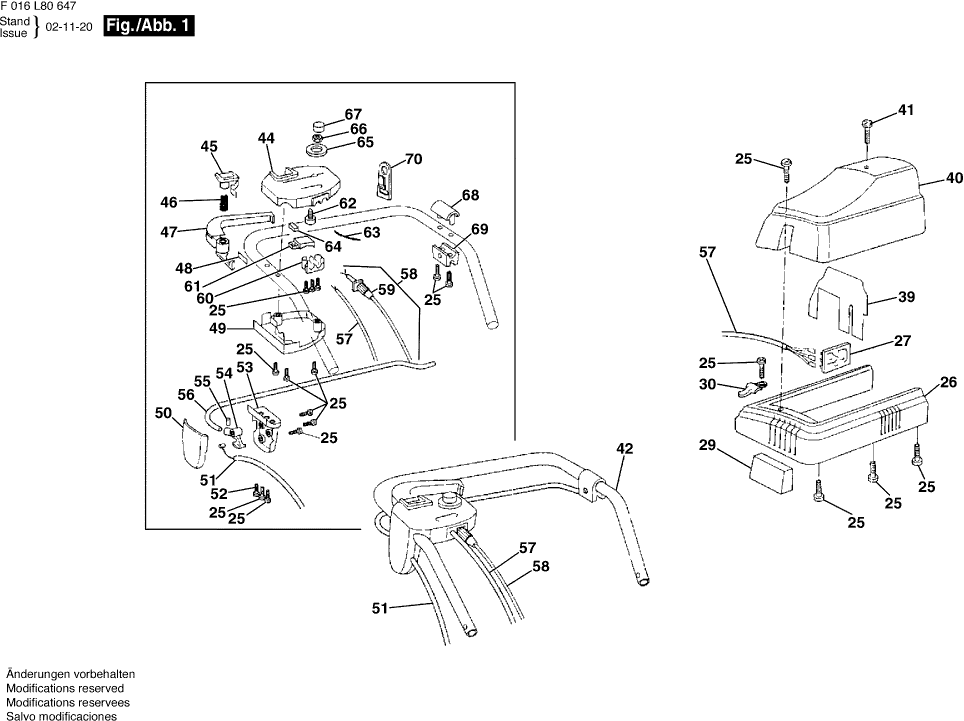

Dibujo técnico de los/las Bosch F016L80647 (CLASSICELECTRIC35S)
Lista de las piezas de repuesto de Bosch F016L80647 (CLASSICELECTRIC35S)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Ya no disponible, sin reemplazo | ||||
| 2 | F016A58228 | |||
| Ya no disponible, sin reemplazo | ||||
| 3 | F016A75088 | |||
| BOTÓN | ||||
| 4 | F016102363 | 10.73 | 12.98 | |
| Muelle | ||||
| 5 | F016A57995 | 6.54 | 7.91 | |
| Pieza de Repuesto | ||||
| 6 | F016S10370 | 73.72 | 89.20 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 6 | F016S50110 | 55.25 | 66.85 | |
| Muelle | ||||
| 7 | F016A57820 | 1.32 | 1.60 | |
| COJINETE | ||||
| 8 | F016A57675 | 1.94 | 2.35 | |
| Soporte de rodillo | ||||
| 9 | F016S50016 | 36.85 | 44.59 | |
| Ya no disponible, sin reemplazo | ||||
| 10 | F016L35457 | |||
| Arandela de Resorte Ø27,5x38,4 MM | ||||
| 11 | F016L35307 | 1.00 | 1.21 | |
| Arandela plana | ||||
| 12 | F016L35411 | 1.00 | 1.21 | |
| BARRA TOMMY | ||||
| 13 | F016A57752 | 12.41 | 15.02 | |
| Rodillo | ||||
| 17 | F016L22149 | 4.10 | 4.96 | |
| Tubing De Plástico | ||||
| 18 | F016A57836 | 2.71 | 3.28 | |
| Tubo de soporte | ||||
| 19 | F016102798 | 29.75 | 36.00 | |
| Tornillo hexagonal WAS 170 | ||||
| 20 | F016W25213 | 1.94 | 2.35 | |
| Tapa | ||||
| 21 | F016A57676 | 1.00 | 1.21 | |
| Pasador | ||||
| 22 | F016A57748 | 1.00 | 1.21 | |
| Cassette | ||||
| 23 | F016102959 | 233.78 | 282.87 | |
| Tapa protectora LH | ||||
| 24 | F016A75397 | 36.85 | 44.59 | |
| Zelftappende Schroef | ||||
| 25 | F016T49429 | 1.00 | 1.21 | |
| Capó del motor | ||||
| 26 | F016A57630 | 11.88 | 14.37 | |
| Unidad de control 230V | ||||
| 27 | F016L57917 | 13.90 | 16.82 | |
| Contenedor de captura | ||||
| 28 | F016102210 | 55.25 | 66.85 | |
| Filtro | ||||
| 29 | F016A57934 | 0.83 | 1.00 | |
| Sostenedor de cable TSC 55 | ||||
| 30 | F016T46305 | 1.49 | 1.80 | |
| Perno de correr M 6x32 | ||||
| 31 | F016T49472 | 1.70 | 2.06 | |
| Palanca KA 65 | ||||
| 32 | F016A57922 | 4.10 | 4.96 | |
| Ya no disponible, sin reemplazo | ||||
| 33 | F016T48017 | |||
| Arandela plana | ||||
| 34 | F016T48727 | 2.40 | 2.90 | |
| Tuerca | ||||
| 35 | F016L35329 | 1.49 | 1.80 | |
| Conjunto de piezas 14" | ||||
| 36 | F016103622 | 168.86 | 204.32 | |
| Manija TSC 55 | ||||
| 37 | F016103621 | 6.54 | 7.91 | |
| ABRAZADERA DE CABLE | ||||
| 38 | F016T49524 | 1.49 | 1.80 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 39 | F016A57892 | 1.18 | 1.43 | |
| Capó del motor | ||||
| 40 | F016A57631 | 7.58 | 9.17 | |
| Bolt de Embrague | ||||
| 41 | F016A57756 | 1.00 | 1.21 | |
| Manija TSC 55 | ||||
| 42 | F016T49559 | 23.75 | 28.74 | |
| Caja de interruptor | ||||
| 44 | F016T49844 | 1.70 | 2.06 | |
| BOTÓN | ||||
| 45 | F016T49223 | 2.40 | 2.90 | |
| Ya no disponible, sin reemplazo | ||||
| 46 | F016T49226 | |||
| Ya no disponible, sin reemplazo | ||||
| 47 | F016L65676 | |||
| Ya no disponible, sin reemplazo | ||||
| 48 | F016T49845 | |||
| No hay información disponible, no se puede pedir | ||||
| 49 | F016T49432 | |||
| Componente | ||||
| 50 | F016L57924 | 2.71 | 3.28 | |
| Control de Cable | ||||
| 51 | F016A57920 | 10.73 | 12.98 | |
| TORNILLO M4X35 | ||||
| 52 | F016T56092 | 0.83 | 1.00 | |
| Cubierta de la carcasa VERDE | ||||
| 53 | F016L57925 | 2.24 | 2.71 | |
| LISTA DE DIRECCIÓN | ||||
| 54 | F016T49507 | 2.71 | 3.28 | |
| Cilindrische Pen | ||||
| 55 | F016T56145 | 1.00 | 1.21 | |
| LISTA DE DIRECCIÓN | ||||
| 56 | F016T49563 | 10.73 | 12.98 | |
| Cable de conexión MX 1200/2 E EF | ||||
| 57 | F016A57921 | 4.10 | 4.96 | |
| Cable de alimentación | ||||
| 58 | F016104085 | 31.42 | 38.02 | |
| OJAL | ||||
| 59 | F016T44500 | 1.49 | 1.80 | |
| Sostenedor de cable TSC 55 | ||||
| 60 | F016T49636 | 1.49 | 1.80 | |
| Interruptor | ||||
| 61 | F016T49229 | 7.58 | 9.17 | |
| Compensador | ||||
| 62 | F016103843 | 15.71 | 19.01 | |
| Polea | ||||
| 63 | F016T49582 | 13.93 | 16.86 | |
| CONDENSADOR | ||||
| 64 | F016L36952 | 1.00 | 1.21 | |
| Anillo indicador | ||||
| 65 | F016L37457 | 1.00 | 1.21 | |
| Tuerca | ||||
| 66 | F016T48221 | 0.83 | 1.00 | |
| No hay información disponible, no se puede pedir | ||||
| 67 | F016T49480 | |||
| Tapa del cepillo | ||||
| 68 | F016A57929 | 2.24 | 2.71 | |
| Cubierta de la carcasa VERDE | ||||
| 69 | F016A57928 | 2.24 | 2.71 | |
| Abrazadera de Alivio de Tensión | ||||
| 70 | F016L65387 | 8.35 | 10.10 | |
| Tornillo M6 | ||||
| 77 | F016A58229 | 0.83 | 1.00 | |
| Anillo de bloqueo | ||||
| 80 | F016L35389 | 1.00 | 1.21 | |
| Llave de Casquillo Hexagonal | ||||
| 81 | F016A58230 | 1.00 | 1.21 | |
| Insertar SYS-ISC 240 | ||||
| 82 | F016A58188 | 1.90 | 2.30 | |
| Husillo de corte | ||||
| 401 | F016102059 | 60.65 | 73.39 | |
| Caja de Cojinete | ||||
| 402 | F016A58249 | 6.54 | 7.91 | |
| RODAMIENTO DE BOLAS | ||||
| 403 | F016L02968 | 4.10 | 4.96 | |
| Ya no disponible, sin reemplazo | ||||
| 404 | F016T40266 | |||
| Muelle | ||||
| 406 | F016T47205 | 1.70 | 2.06 | |
| Eje cuadrado | ||||
| 407 | F016T41057 | 1.70 | 2.06 | |
| Lavadora | ||||
| 408 | F016T49443 | 3.31 | 4.01 | |
| Parte de Ajuste | ||||
| 409 | F016A57669 | 2.24 | 2.71 | |
| Tornillo de ajuste | ||||
| 411 | F016A57713 | 1.94 | 2.35 | |
| TIRA | ||||
| 412 | F016A57553 | 9.47 | 11.46 | |
| CUCHILLA INFERIOR 14" | ||||
| 413 | F016101509 | 55.25 | 66.85 | |
| Cuchilla Inferior | ||||
| 414 | F016L23147 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 415 | F016L35316 | |||
| Tornillo 1/4 UNF X 1,3/4 HEX | ||||
| 416 | F016L08041 | 0.83 | 1.00 | |
| Tuerca 1/4 UNF | ||||
| 417 | F016L06954 | 0.83 | 1.00 | |
| Deflector | ||||
| 418 | F016103770 | 20.39 | 24.67 | |
| No hay información disponible, no se puede pedir | ||||
| 419 | F016T49288 | |||
| Manija TSC 55 | ||||
| 421 | F016102967 | 11.88 | 14.37 | |
| Marco lateral | ||||
| 422 | F016A57554 | 18.19 | 22.01 | |
| TORNILLO M4X35 | ||||
| 424 | F016W25623 | 0.83 | 1.00 | |
| Polea | ||||
| 428 | F016102161 | 20.39 | 24.67 | |
| Conector | ||||
| 429 | F016A58221 | 1.18 | 1.43 | |
| Tornillo autoperforante | ||||
| 430 | F016A58223 | 0.83 | 1.00 | |
| Arandela de Resorte Ø27,5x38,4 MM | ||||
| 432 | F016L35335 | 1.00 | 1.21 | |
| Cono | ||||
| 433 | F016A57620 | 15.71 | 19.01 | |
| Cono | ||||
| 436 | F016T41001 | 4.70 | 5.69 | |
| RODILLO | ||||
| 501 | F016103214 | 148.65 | 179.87 | |
| ENGANCHE | ||||
| 502 | F016A57674 | 7.58 | 9.17 | |
| Ya no disponible, sin reemplazo | ||||
| 503 | F016A57635 | |||
| Arandela M 20 | ||||
| 505 | F016T48342 | 0.83 | 1.00 | |
| Anillo exterior | ||||
| 506 | F016A57758 | 1.70 | 2.06 | |
| BARRA TOMMY | ||||
| 507 | F016A58735 | 18.19 | 22.01 | |
| Ya no disponible, sin reemplazo | ||||
| 508 | F016102295 | |||
| Placa de Retención | ||||
| 509 | F016A58331 | 2.24 | 2.71 | |
| Cubierta del engranaje | ||||
| 512 | F016A57575 | 2.71 | 3.28 | |
| Casquillo Espaciador | ||||
| 513 | F016A57633 | 5.83 | 7.05 | |
| Soporte | ||||
| 514 | F016102382 | 9.53 | 11.53 | |
| Pasador de remache DIN 94-4x22 | ||||
| 523 | F016A58178 | 3.31 | 4.01 | |
| COJINETE | ||||
| 530 | F016A57764 | 2.71 | 3.28 | |
