Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3600HB9D00 (EasyMower18V-32-200)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

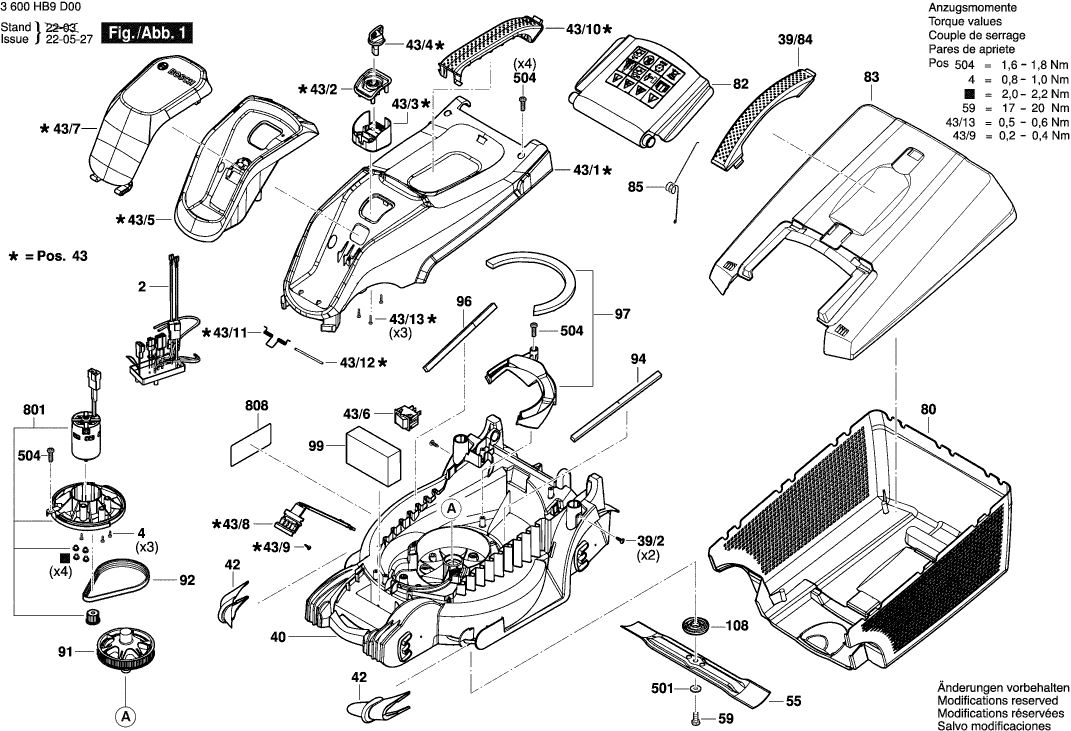

Dibujo técnico de los/las Bosch 3600HB9D00 (EasyMower18V-32-200)
Lista de las piezas de repuesto de Bosch 3600HB9D00 (EasyMower18V-32-200)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Ensamblaje Electrónico | ||||
| 2 | 1600A027AZ | 64.67 | 78.25 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 4 | 2603490017 | 2.08 | 2.52 | |
| TORNILLO M4X35 | ||||
| 39/2 | F016L36542 | 2.40 | 2.90 | |
| Clip de cable | ||||
| 39/4 | F016L66895 | 1.00 | 1.21 | |
| Juego de piezas | ||||
| 39/7 | F016L66155 | 2.08 | 2.52 | |
| Manija TSC 55 | ||||
| 39/84 | F016L66685 | 2.86 | 3.46 | |
| MAAIERHUIS | ||||
| 40 | 1617S0218B | 23.90 | 28.92 | |
| Cubierta del cortacésped | ||||
| 40 | 1600A02F67 | 17.60 | 21.30 | |
| peine | ||||
| 42 | 1600A028FR | 6.73 | 8.14 | |
| Capó del motor | ||||
| 43 | 1600A028FT | 64.67 | 78.25 | |
| Capó del motor | ||||
| 43/1 | 1600A027RC | 14.94 | 18.08 | |
| Manija TSC 55 | ||||
| 43/10 | 1600A01D9D | 11.37 | 13.76 | |
| Resorte de torsión | ||||
| 43/11 | 1600A01U7E | 1.49 | 1.80 | |
| BARRA TOMMY | ||||
| 43/12 | 1600A01U7F | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 43/13 | 2603490017 | 2.08 | 2.52 | |
| No hay información disponible, no se puede pedir | ||||
| 43/14 | 1617S02464 | |||
| Caja de interruptor | ||||
| 43/2 | 1600A027B4 | 1.49 | 1.80 | |
| Caja de interruptor | ||||
| 43/3 | 1600A027B5 | 1.49 | 1.80 | |
| LLAVE | ||||
| 43/4 | F016L68003 | 1.49 | 1.80 | |
| Soporte de batería | ||||
| 43/5 | 1600A02DR5 | 5.81 | 7.03 | |
| Interruptor | ||||
| 43/6 | F016L68048 | 6.73 | 8.14 | |
| Cubierta de la batería | ||||
| 43/7 | 1600A028FS | 6.73 | 8.14 | |
| Arnés de cables DUO 110 | ||||
| 43/8 | 1600A027B0 | 6.73 | 8.14 | |
| Tornillo de cabeza plana | ||||
| 43/9 | 1618C00426 | 1.00 | 1.21 | |
| BARRA TOMMY | ||||
| 52 | F016L66848 | 7.46 | 9.03 | |
| Cuchilla Cortadora | ||||
| 55 | 1600A025F8 | 12.82 | 15.51 | |
| Tornillo hexagonal | ||||
| 59 | 160343509G | 1.00 | 1.21 | |
| BARRA TOMMY | ||||
| 61 | F016L66849 | 7.46 | 9.03 | |
| Manija TSC 55 | ||||
| 75/1 | F016L62792 | 18.94 | 22.92 | |
| Montaje de interruptor | ||||
| 75/4 | 1600A027B1 | 27.81 | 33.65 | |
| Soporte de parada | ||||
| 75/4/11 | F016L66236 | 1.00 | 1.21 | |
| Mango inferior | ||||
| 78 | F016L66682 | 8.35 | 10.10 | |
| Mango inferior | ||||
| 79 | F016L66655 | 8.35 | 10.10 | |
| Fondo de caja del colector | ||||
| 80 | F016L66683 | 13.13 | 15.89 | |
| Solapa De Protección | ||||
| 82 | 1600A027RE | 4.18 | 5.06 | |
| Parte superior del colector | ||||
| 83 | 1600A027RF | 9.67 | 11.70 | |
| Resorte de bloqueo | ||||
| 85 | F016L66687 | 1.49 | 1.80 | |
| PIEZA POLAR | ||||
| 87 | F016L66718 | 2.40 | 2.90 | |
| Muelle | ||||
| 90 | F016L65773 | 1.49 | 1.80 | |
| EJE DE TRANSMISIÓN | ||||
| 91 | 1600A027AT | 11.37 | 13.76 | |
| Correa de transmisión | ||||
| 92 | 1600A027AX | 7.46 | 9.03 | |
| Trozo de Espuma Plástica | ||||
| 94 | 1600A029SP | 1.00 | 1.21 | |
| Trozo de Espuma Plástica | ||||
| 96 | 1600A02D2F | 1.00 | 1.21 | |
| Panel de Cubierta | ||||
| 97 | 1600A02CY8 | 4.58 | 5.54 | |
| rejilla ornamental | ||||
| 97 | F016L68018 | 1.49 | 1.80 | |
| Pesas de equilibrio | ||||
| 99 | 1600A027B2 | 21.30 | 25.77 | |
| Cubierta del cojinete RTS 400 REQ | ||||
| 108 | F016L66689 | 1.49 | 1.80 | |
| Arandela plana | ||||
| 501 | F016T40590 | 1.49 | 1.80 | |
| Veiligheidskap | ||||
| 503 | F016T48990 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 504 | F016L67706 | 1.00 | 1.21 | |
| Paquete de Batería PBA 18V 4,0Ah W-C | ||||
| 650/2 | 1607A350S2 | 136.48 | 165.14 | |
| Paquete de Batería PBA 18V 3,0Ah W-C | ||||
| 650/2 | 1607A351E5 | 91.33 | 110.51 | |
| Accupakket | ||||
| 650/2 | 1617S02202 | 64.67 | 78.25 | |
| Cargador UK | ||||
| 650/3 | 2607225967 | 80.26 | 97.11 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 650/3 | 2607225965 | 52.45 | 63.46 | |
| Oplaadapparaat | ||||
| 650/3 | 2607226703 | 47.53 | 57.51 | |
| Oplaadapparaat | ||||
| 650/3 | 2607226704 | 47.53 | 57.51 | |
| Grupo de motor | ||||
| 801 | 1607000EH8 | 88.83 | 107.48 | |
| Placa de identificación | ||||
| 808 | 160111A9D7 | 2.40 | 2.90 | |
