Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601FC4100 ( EXSA18V-32 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

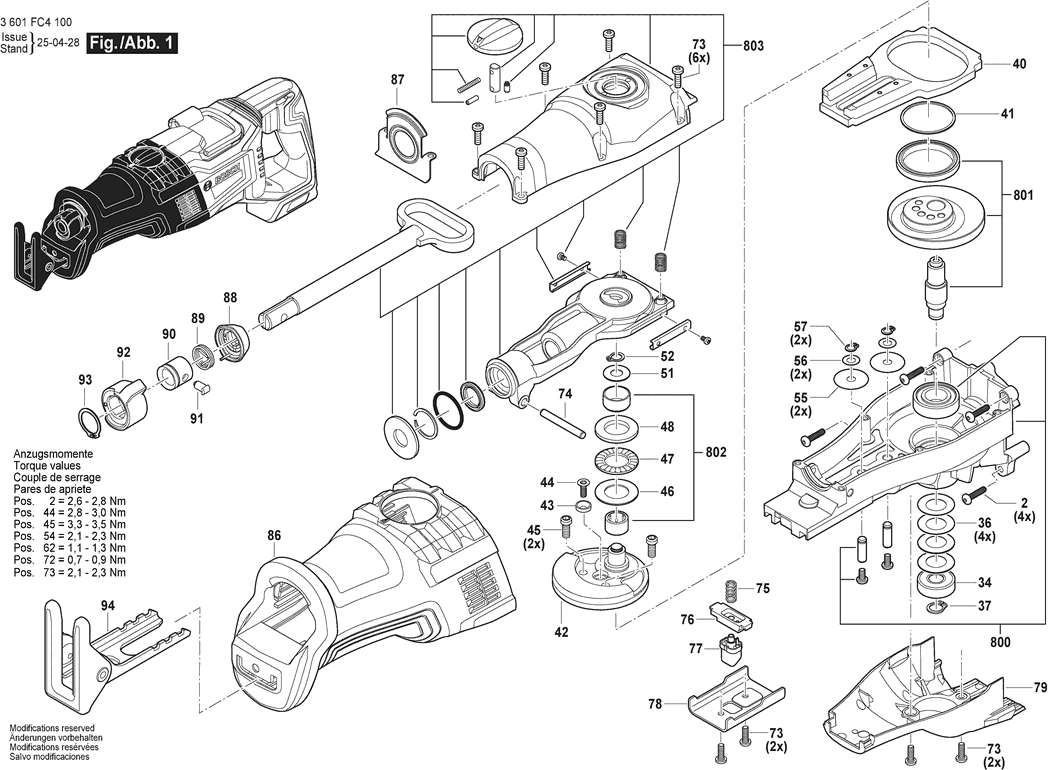

Dibujo técnico de los/las Bosch 3601FC4100 ( EXSA18V-32 )
Lista de las piezas de repuesto de Bosch 3601FC4100 ( EXSA18V-32 )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Behuizingsset | ||||
| 1 | 1617S023N0 | 39.14 | 47.36 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 2 | 2603490023 | 1.00 | 1.21 | |
| Placa De Calce | ||||
| 3 | 1600A01UT1 | 1.00 | 1.21 | |
| Motorbouwgroep | ||||
| 4 | 1617S021TF | 122.80 | 148.59 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 5 | 2603490018 | 1.00 | 1.21 | |
| Tornillo para roscar M6x25 MM | ||||
| 6 | 2914491410 | 1.00 | 1.21 | |
| Schakelaar | ||||
| 7 | 1617S021TG | 13.13 | 15.89 | |
| Toerentalregelaar | ||||
| 8 | 1617S021TH | 136.48 | 165.14 | |
| Verlichtingsinrichting | ||||
| 9 | 1617S021TJ | 5.81 | 7.03 | |
| Toerentalregelaar | ||||
| 10 | 1617S021TK | 27.81 | 33.65 | |
| Printplaat met componente | ||||
| 11 | 1617S021TL | 11.37 | 13.76 | |
| Contactplaat | ||||
| 12 | 1617S021TM | 11.37 | 13.76 | |
| Resorte de compresión | ||||
| 13 | 2604690055 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 14 | 160343003T | 1.00 | 1.21 | |
| Geleider | ||||
| 15 | 1617S021TN | 3.44 | 4.16 | |
| Resorte de compresión | ||||
| 16 | 1604612012 | 1.00 | 1.21 | |
| PAL | ||||
| 17 | 1617S021TP | 2.40 | 2.90 | |
| Capucha de trinquete | ||||
| 18 | 1619P11992 | 1.49 | 1.80 | |
| Firmaplaat | ||||
| 25 | 1617S023N1 | 11.37 | 13.76 | |
| Typeplaat | ||||
| 26 | 1617S0226E | 9.67 | 11.70 | |
| Sticker | ||||
| 28 | 1617S021VF | 4.94 | 5.98 | |
| Sticker | ||||
| 29 | 1617S021VG | 2.40 | 2.90 | |
| Groefkogellager | ||||
| 34 | 1617S021V1 | 4.18 | 5.06 | |
| Schotelveer | ||||
| 36 | 1617S021V2 | 2.40 | 2.90 | |
| Anillo de bloqueo | ||||
| 37 | 2916650001 | 2.40 | 2.90 | |
| Contragewicht | ||||
| 40 | 1617S021TT | 43.12 | 52.18 | |
| Afstandsring | ||||
| 41 | 1617S021TU | 4.18 | 5.06 | |
| Excentriek | ||||
| 42 | 1617S021TV | 21.30 | 25.77 | |
| Compensatieschijf | ||||
| 43 | 1617S021TW | 2.86 | 3.46 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 44 | 2609111845 | 1.00 | 1.21 | |
| Schroef | ||||
| 45 | 1617S021TY | 2.08 | 2.52 | |
| Disco de cojinete axial | ||||
| 46 | 1610101608 | 2.08 | 2.52 | |
| Corona de agujas axiales | ||||
| 47 | 1610920001 | 3.44 | 4.16 | |
| Axiaallagerschijf | ||||
| 48 | 1617S021U1 | 10.90 | 13.19 | |
| Compensatieschijf | ||||
| 51 | 1617S021U2 | 3.44 | 4.16 | |
| Anillo de bloqueo | ||||
| 52 | 2916640905 | 1.49 | 1.80 | |
| Afstandsschijf | ||||
| 55 | 1617S021V3 | 2.40 | 2.90 | |
| Arandela de compensación | ||||
| 56 | 2600100040 | 1.49 | 1.80 | |
| Anillo de bloqueo | ||||
| 57 | 2916640003 | 1.00 | 1.21 | |
| Tornillo para roscar M6x25 MM | ||||
| 73 | 2603410049 | 1.49 | 1.80 | |
| Scharnierpen | ||||
| 74 | 1617S021U3 | 4.94 | 5.98 | |
| Drukveer | ||||
| 75 | 1617S021U4 | 2.40 | 2.90 | |
| Puente AP-KA 65 | ||||
| 76 | 2601016124 | 3.44 | 4.16 | |
| TASTKNOP | ||||
| 77 | 1617S021U5 | 3.44 | 4.16 | |
| Bevestigingsplaat | ||||
| 78 | 1617S021U6 | 6.73 | 8.14 | |
| Deksel | ||||
| 79 | 1617S021U7 | 6.73 | 8.14 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 85 | 1619P06252 | 1.49 | 1.80 | |
| Rubberslang | ||||
| 86 | 1617S021U9 | 16.79 | 20.32 | |
| Afdekplaat | ||||
| 87 | 1617S021UA | 4.94 | 5.98 | |
| Afdekking | ||||
| 88 | 1617S021UB | 3.44 | 4.16 | |
| Resorte de torsión TSF 55 | ||||
| 89 | 2604690067 | 1.00 | 1.21 | |
| MANGUITO EXCÉNTRICO | ||||
| 90 | 2600406038 | 5.81 | 7.03 | |
| Pasador de Abrazadera | ||||
| 91 | 2602388026 | 2.08 | 2.52 | |
| Spanhuls | ||||
| 92 | 1617S021UC | 11.37 | 13.76 | |
| Anillo de bloqueo | ||||
| 93 | 2916650009 | 1.00 | 1.21 | |
| Basisplaat | ||||
| 94 | 1617S021UD | 27.81 | 33.65 | |
| AANDRIJFKAST | ||||
| 800 | 1617S021VP | 43.12 | 52.18 | |
| Geleidingssegment | ||||
| 801 | 1617S021VR | 47.53 | 57.51 | |
| Naaldlagerset | ||||
| 802 | 1617S021VS | 16.79 | 20.32 | |
| Hefeenheid | ||||
| 803 | 1617S021VT | 88.83 | 107.48 | |
| Opname-eenheid | ||||
| 804 | 1617S023MZ | 31.42 | 38.02 | |
