Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0611221708 ( GAH500DSR )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

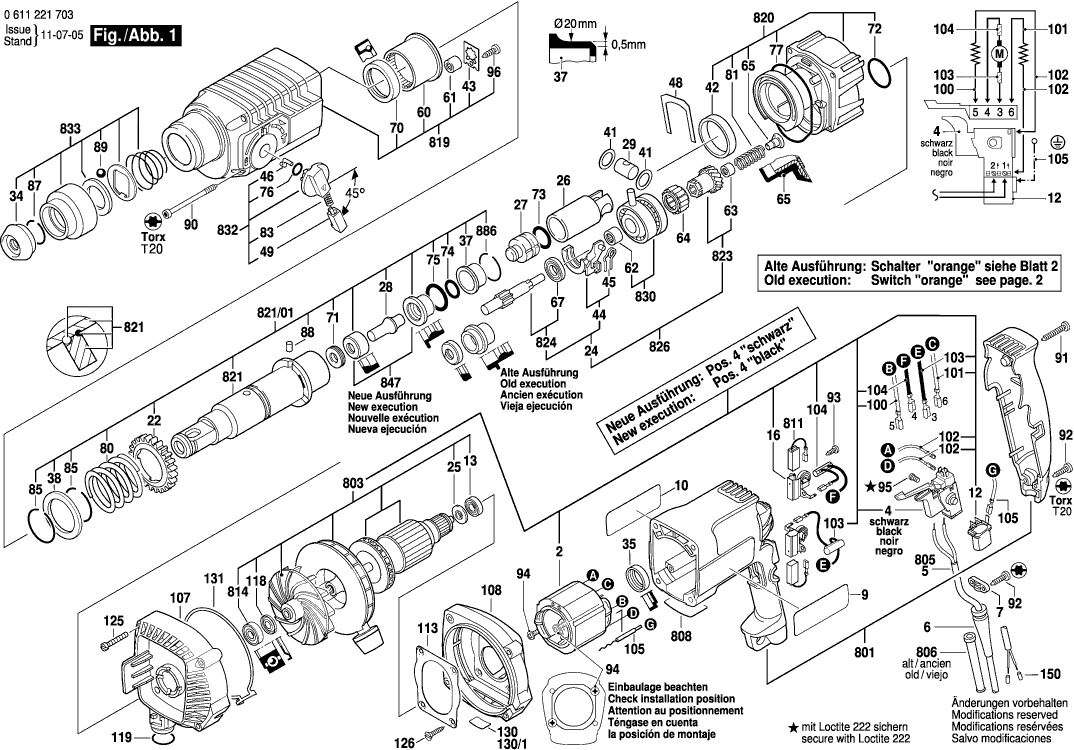

Dibujo técnico de los/las Bosch 0611221708 ( GAH500DSR )

Lista de las piezas de repuesto de Bosch 0611221708 ( GAH500DSR )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Campo 230V
2 2604220722 20.42 24.71
Interruptor
4 1617200077 29.75 36.00
OJAL
6 2600703018 1.94 2.35
Clip de cable
7 1611035005 1.70 2.06
Placa del fabricante GBH 2000
9 1611110628 1.94 2.35
Placa de Referencia
10 1611110632 1.94 2.35
Filtro de interferencias TURBO II R1 ET-BG
12 1617328026 5.83 7.05
RODAMIENTO DE BOLAS
13 1610900037 1.94 2.35
PORTACEPILLO
16 1617000343 8.45 10.22
Engranaje Cilíndrico
22 1616317602 9.53 11.53
Eje Dentado
24 1617000518 36.85 44.59
Arandela de ajuste 0,4 MM DE ESPESOR
25 1610121002 0.83 1.00
Ya no disponible, sin reemplazo
26 1618700062
Golpeador
27 1618710057 12.41 15.02
Pasador de golpe
28 1613124040 4.10 4.96
Pasador del pistón
29 1613105012 2.71 3.28
Tapa protectora
34 1610508008 1.70 2.06
Anillo de goma 10 MM ANCHO
35 1610206021 1.18 1.43
Casquillo de amortiguación
37 1610390017 4.10 4.96
Disco de soporte
38 1610102026 1.94 2.35
Arandela de ajuste 0,4 MM DE ESPESOR
41 1610101011 1.18 1.43
COJINETE DE MANGA
42 1610202015 2.24 2.71
Arandela De Pestaña
43 1611098005 2.24 2.71
Elemento de conmutación
44 1615820092 1.94 2.35
Resorte del interruptor
45 1614651014 1.18 1.43
Pasador de conducción
46 1614690002 1.18 1.43
PLACA DE MONTAJE
48 1611016003 1.70 2.06
Botón de interruptor
49 1612026035 1.18 1.43
RODAMIENTO DE AGUJAS
60 1610910073 8.45 10.22
Manga de aguja AGC 18
61 1610910098 2.71 3.28
Manga de aguja AGC 18
62 1610910074 2.71 3.28
Ya no disponible, sin reemplazo
63 1610910064
Ensamble de rodillos de aguja
64 1610913010 3.31 4.01
COJINETE DE MANGA
65 1610591016 2.24 2.71
RODAMIENTO DE BOLAS OSC 18
67 1610905016 7.58 9.17
Anillo de sello del eje
70 1610283019 5.83 7.05
Rascador
71 1610290029 2.71 3.28
Anillo O
72 1610210068 1.18 1.43
Anillo O
73 1610210187 1.70 2.06
Anillo O
74 1610210104 1.94 2.35
Anillo O
75 1610210105 3.31 4.01
Anillo O
76 1610210046 1.70 2.06
Anillo O
77 1610210106 1.94 2.35
Resorte de compresión
80 1614634005 1.18 1.43
Resorte de compresión
81 1614611009 1.18 1.43
Resorte de compresión
83 1614611006 2.71 3.28
Anillo de retención
85 1614601011 1.18 1.43
Anillo de retención
87 160460102S 0.83 1.00
RODILLO
88 1613200007 1.18 1.43
Pelota
89 1903230013 1.70 2.06
Tornillo de cabeza cilíndrica DIN 84-M5x65-4.8
90 1613410004 1.18 1.43
Tornillo de engrase AW 10 3x25
91 2603490026 0.83 1.00
Tornillo Torx con cabeza ovalada 4x30
92 2603490023 0.83 1.00
Tornillo de placa
93 2910211005 0.83 1.00
Bolt de Embrague
94 2603435015 1.70 2.06
Tornillo de cabeza cilíndrica
95 2603410001 1.18 1.43
Tornillo de placa
96 2912401018 0.83 1.00
Cable de conexión
100 1614448017 1.70 2.06
Ya no disponible, sin reemplazo
101 2604448137
Cable Eléctrico
102 2604448005 1.18 1.43
Filtro de interferencias TURBO II R1 ET-BG
103 2604465097 4.70 5.69
Filtro de interferencias TURBO II R1 ET-BG
104 2604465086 4.70 5.69
Conductor de tierra
105 1614449011 1.70 2.06
Carcasa del ventilador
107 1615190042 23.75 28.74
Carcasa del Ventilador
108 1615190044 15.71 19.01
Placa de Perfil
113 1611038017 4.10 4.96
Disco de sellado
118 2916130027 2.24 2.71
Anillo O
119 1610210045 1.94 2.35
Mango auxiliar M10
120 2602025070 11.88 14.37
Abrazadera de Soporte
121 1618040048 6.54 7.91
Tornillo de cabeza de martillo M8x40 MM
122 1613490002 3.31 4.01
ANILLO DE SUJECIÓN D38X1,75
123 1611316006 1.94 2.35
Tornillo de cabeza cilíndrica DIN 84-AM5x35-8.8
125 2910021168 0.83 1.00
Tornillo autorroscante de cabeza avellanada
126 1613435005 1.94 2.35
Etiqueta Adhesiva NEGRO
130 1611110640 2.71 3.28
Disco de sellado
131 1611015039 2.24 2.71
Tapón H03 Kiba DF700
653 1610591008 2.71 3.28
Carcasa del motor
801 1617000477 13.93 16.86
No hay información disponible, no se puede pedir
802 2604220514
ARMADURA 230V
803 1614010796 101.94 123.35
Cable de alimentación
805 1614460026 13.93 16.86
OJAL
806 2600703013 1.94 2.35
Placa de identificación
808 160111A3H5 1.94 2.35
Ya no disponible, sin reemplazo
811 1607014117
Filtro de interferencias TURBO II R1 ET-BG
812 1607328040 5.33 6.45
RODAMIENTO DE BOLAS OSC 18
814 1610905048 6.54 7.91
PORTACEPILLO
816 2604337016 0.83 1.00
Cubierta de la Carcasa AZUL
817 1615132047 4.70 5.69
Caja de engranajes
819 1615806093 44.82 54.23
Brida Intermedia
820 1617000981 23.75 28.74
Manga de trinquete
821 1616490061 55.25 66.85
Manga de trinquete
821/01 1616490060 73.72 89.20
Manga de engranaje
823 1616328042 36.85 44.59
Eje Dentado
826 1617000517 73.72 89.20
Rodamiento de Transmisión En Dibujo Pos.830
830 1615819018 55.25 66.85
Manija de Abrazadera
832 1612026037 7.58 9.17
Funda Protectora
833 1617000163 5.83 7.05
Anillo de guía
847 1617000348 11.88 14.37
Anillo de retención
886 1614601024 1.18 1.43
Cable De Conexión L = 123 MM BLANCO
890 2604448145 1.18 1.43
Cable de conexión L=176 MM BLANCO
891 2604448004 1.18 1.43
Ya no disponible, sin reemplazo
892 2604465087
Placa VERDE
893 2600034003 2.71 3.28
Set De Cambio
899 1617000682 168.86 204.32
