Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601B7A300 (GBG35-15)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

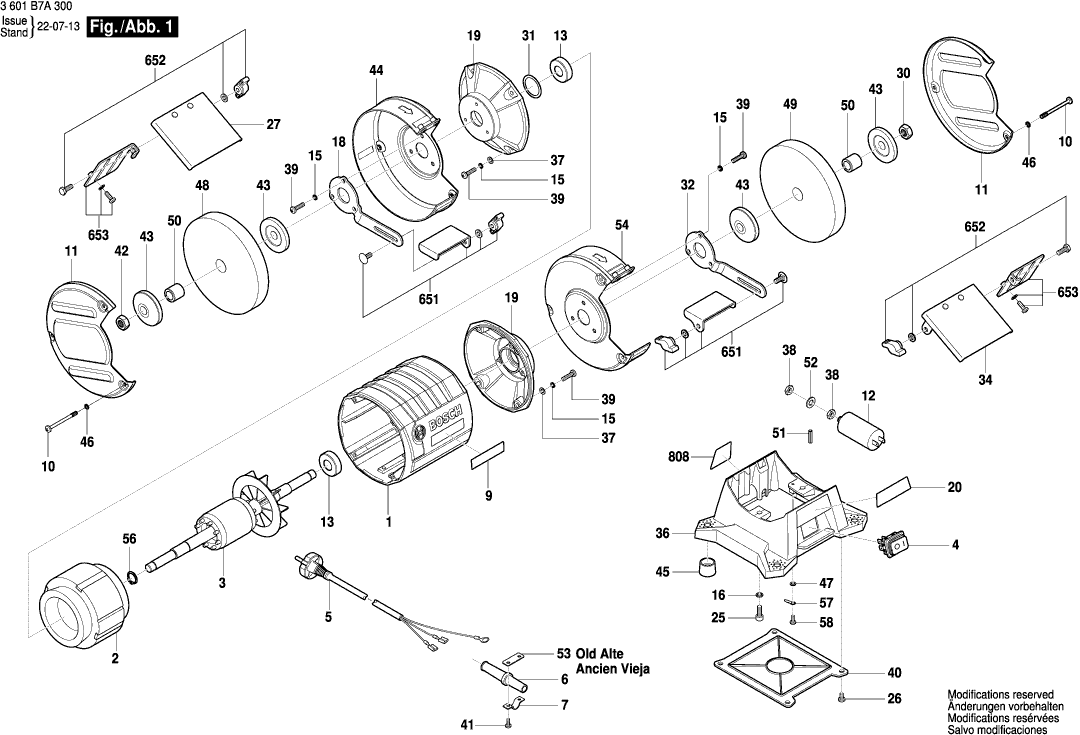

Dibujo técnico de los/las Bosch 3601B7A300 (GBG35-15)
Lista de las piezas de repuesto de Bosch 3601B7A300 (GBG35-15)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 1619PB1466 | 23.90 | 28.92 | |
| Ensamblaje de campo | ||||
| 2 | 1619PB1468 | 58.03 | 70.22 | |
| Armazón | ||||
| 3 | 1619PB1470 | 23.90 | 28.92 | |
| Interruptor | ||||
| 4 | 1619PB1472 | 6.73 | 8.14 | |
| Cable de alimentación | ||||
| 5 | 1619PB1478 | 18.94 | 22.92 | |
| OJAL | ||||
| 6 | 1619PB1480 | 1.49 | 1.80 | |
| Clip | ||||
| 7 | 1619PB1481 | 1.00 | 1.21 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1619PB1498 | 2.40 | 2.90 | |
| TORNILLO M4X35 | ||||
| 10 | 1619PB1500 | 1.00 | 1.21 | |
| Protección Lateral | ||||
| 11 | 1619PB1502 | 10.90 | 13.19 | |
| Condensador de supresión de interferencias | ||||
| 12 | 1619PB1504 | 9.67 | 11.70 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 1619PB1506 | 6.73 | 8.14 | |
| Arandela de Resorte Ø27,5x38,4 MM | ||||
| 15 | 1619PB1508 | 1.00 | 1.21 | |
| Verende Sluitring | ||||
| 16 | 1619PB1509 | 1.00 | 1.21 | |
| PLACA DE SOPORTE | ||||
| 18 | 1619PB1511 | 3.44 | 4.16 | |
| Escudo de extremo | ||||
| 19 | 1619PB1513 | 14.94 | 18.08 | |
| Etiqueta de Advertencia | ||||
| 20 | 1619PB1515 | 2.40 | 2.90 | |
| Schroef | ||||
| 25 | 1619PB1521 | 1.00 | 1.21 | |
| Tornillo de cabeza plana | ||||
| 26 | 1619PB1522 | 1.00 | 1.21 | |
| Vidrio protector | ||||
| 27 | 1619PB1523 | 2.86 | 3.46 | |
| Tuerca hexagonal | ||||
| 30 | 1619PB1526 | 1.00 | 1.21 | |
| Golfring | ||||
| 31 | 1619PB1527 | 1.00 | 1.21 | |
| PLACA DE SOPORTE | ||||
| 32 | 1619PB1529 | 3.44 | 4.16 | |
| Vidrio protector | ||||
| 34 | 1619PB1532 | 2.86 | 3.46 | |
| Base | ||||
| 36 | 1619PB1534 | 16.79 | 20.32 | |
| Arandela plana | ||||
| 37 | 1619PB1536 | 1.00 | 1.21 | |
| Lage zeskantmoer | ||||
| 38 | 1619PB1537 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 39 | 1619PB1538 | 1.00 | 1.21 | |
| PLACA DE BASE CPL USA | ||||
| 40 | 1619PB1539 | 2.08 | 2.52 | |
| Platkopschroef | ||||
| 41 | 1619PB1541 | 1.00 | 1.21 | |
| Tuerca hexagonal | ||||
| 42 | 1619PB1542 | 1.00 | 1.21 | |
| Brida de sujeción | ||||
| 43 | 1619PB1543 | 5.81 | 7.03 | |
| Cubierta Protectora | ||||
| 44 | 1619PB1545 | 11.37 | 13.76 | |
| Pie de apoyo | ||||
| 45 | 1619PB1547 | 1.00 | 1.21 | |
| Arandela de Resorte Ø27,5x38,4 MM | ||||
| 46 | 1619PB1548 | 1.00 | 1.21 | |
| Tandschijf | ||||
| 47 | 1619PB1549 | 1.00 | 1.21 | |
| Rueda de molienda | ||||
| 48 | 1619PB1446 | 10.90 | 13.19 | |
| Rueda de molienda | ||||
| 49 | 1619PB1448 | 10.90 | 13.19 | |
| Manguito de reducción | ||||
| 50 | 1619PB1550 | 1.49 | 1.80 | |
| Tornillo de conexión | ||||
| 51 | 1619PB1552 | 1.00 | 1.21 | |
| Tandschijf | ||||
| 52 | 1619PB1553 | 1.00 | 1.21 | |
| Steunplaat | ||||
| 53 | 1619PB1554 | 1.00 | 1.21 | |
| Cubierta Protectora | ||||
| 54 | 1619PB1555 | 11.37 | 13.76 | |
| Anillo espaciador | ||||
| 56 | 1619PB1558 | 1.00 | 1.21 | |
| Arandela de Resorte Ø27,5x38,4 MM | ||||
| 57 | 1619PB1668 | 1.00 | 1.21 | |
| Tornillo de cabeza plana | ||||
| 58 | 1619PB1780 | 1.00 | 1.21 | |
| PLACA DE SOPORTE | ||||
| 651 | 1619PB1781 | 10.90 | 13.19 | |
| TORNILLO M4X35 | ||||
| 652 | 1619PB1782 | 2.86 | 3.46 | |
| Vidrio protector | ||||
| 653 | 1619PB1783 | 5.81 | 7.03 | |
| Placa de identificación | ||||
| 808 | 1619PB2021 | 2.40 | 2.90 | |
