Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3611J04300 (GBH18V-LI)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

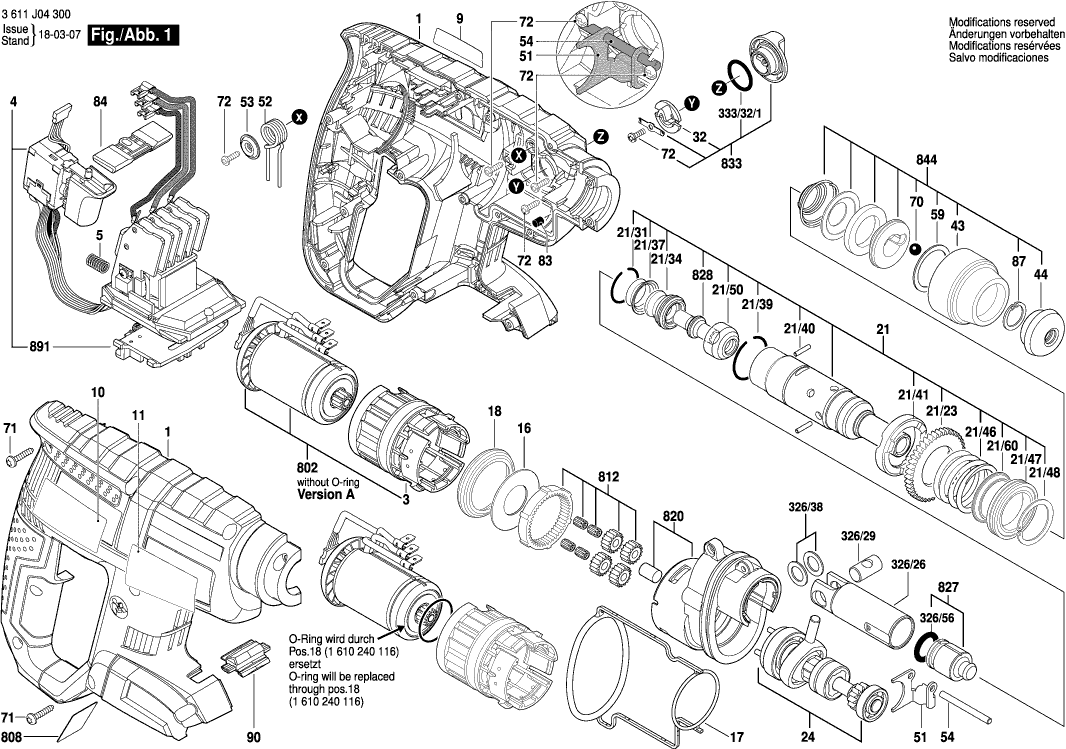

Dibujo técnico de los/las Bosch 3611J04300 (GBH18V-LI)
Lista de las piezas de repuesto de Bosch 3611J04300 (GBH18V-LI)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Sección de la carcasa | ||||
| 1 | 1615104063 | 27.81 | 33.65 | |
| Casquillo de Centrado | ||||
| 3 | 1610499067 | 10.90 | 13.19 | |
| Módulo electrónico | ||||
| 4 | 1607233376 | 98.18 | 118.80 | |
| Resorte de compresión | ||||
| 5 | 1609280477 | 1.49 | 1.80 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1611110Z82 | 1.00 | 1.21 | |
| Placa del fabricante GBH 2000 | ||||
| 10 | 1611110Z83 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 11 | 1611110Z84 | |||
| Disco de soporte | ||||
| 16 | 1610102637 | 1.49 | 1.80 | |
| Disco de sellado | ||||
| 17 | 1611015062 | 4.94 | 5.98 | |
| Anillo de sellado | ||||
| 18 | 1610290116 | 4.18 | 5.06 | |
| Tubo del martillo | ||||
| 21 | 1617000667 | 64.67 | 78.25 | |
| Engranaje Cilíndrico | ||||
| 21/23 | 1616317084 | 16.79 | 20.32 | |
| Anillo de retención | ||||
| 21/31 | 1614601053 | 1.00 | 1.21 | |
| Casquillo de goma | ||||
| 21/34 | 1610508051 | 4.18 | 5.06 | |
| Placa de bloqueo | ||||
| 21/37 | 1610551008 | 2.18 | 2.64 | |
| Anillo de retención | ||||
| 21/39 | 160460102U | 1.00 | 1.21 | |
| Pasador Cilíndrico | ||||
| 21/40 | 1613100019 | 1.49 | 1.80 | |
| Pasador Cilíndrico | ||||
| 21/40 | 1613100032 | 1.00 | 1.21 | |
| Disco de Trinquete | ||||
| 21/41 | 1610102072 | 5.81 | 7.03 | |
| Resorte de compresión | ||||
| 21/46 | 1614630003 | 2.08 | 2.52 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 21/47 | 1610905039 | 5.81 | 7.03 | |
| Anillo de retención | ||||
| 21/48 | 1614601054 | 1.49 | 1.80 | |
| Arandela de empuje | ||||
| 21/50 | 1600A00FL3 | 2.86 | 3.46 | |
| Disco de soporte | ||||
| 21/60 | 1610190054 | 1.49 | 1.80 | |
| Eje intermedio | ||||
| 24 | 1607000D10 | 71.68 | 86.73 | |
| Botón de interruptor | ||||
| 32 | 1612026114 | 1.00 | 1.21 | |
| Funda Protectora | ||||
| 43 | 1610499080 | 2.08 | 2.52 | |
| Tapa protectora | ||||
| 44 | 1610508052 | 1.49 | 1.80 | |
| PLACA DE INTERRUPTOR | ||||
| 51 | 1613231014 | 4.94 | 5.98 | |
| Resorte en espiral | ||||
| 52 | 1614690005 | 1.49 | 1.80 | |
| Disco de presión | ||||
| 53 | 1619P00828 | 1.00 | 1.21 | |
| VARILLA DE GUIADO | ||||
| 54 | 1613100033 | 1.49 | 1.80 | |
| Arandela de Fricción | ||||
| 59 | 1610102045 | 1.00 | 1.21 | |
| Pelota | ||||
| 70 | 1903230013 | 2.08 | 2.52 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 71 | 1613435036 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 72 | 2603490017 | 2.08 | 2.52 | |
| Parachoques de goma | ||||
| 83 | 2603100056 | 1.49 | 1.80 | |
| Deslizador de interruptor | ||||
| 84 | 1613231029 | 1.49 | 1.80 | |
| Anillo de bloqueo | ||||
| 87 | 1614601077 | 1.49 | 1.80 | |
| LENTE | ||||
| 90 | 1600A00071 | 1.49 | 1.80 | |
| Mango auxiliar M10 | ||||
| 120 | 160202508X | 16.79 | 20.32 | |
| Mango auxiliar M10 | ||||
| 120/120 | 160202507H | 10.90 | 13.19 | |
| ANILLO DE SUJECIÓN D38X1,75 | ||||
| 120/124 | 1611316021 | 2.86 | 3.46 | |
| Tornillo de cabeza de martillo M8x40 MM | ||||
| 120/125 | 1613490002 | 4.18 | 5.06 | |
| Abrazadera de Soporte | ||||
| 120/802 | 1617000475 | 9.67 | 11.70 | |
| Pistón del martillo | ||||
| 326/26 | 1618700083 | 9.67 | 11.70 | |
| Pasador del pistón | ||||
| 326/29 | 1613100034 | 2.86 | 3.46 | |
| Disco de Guía | ||||
| 326/38 | 1610100016 | 1.49 | 1.80 | |
| O-Ring | ||||
| 326/56 | 1610210186 | 2.08 | 2.52 | |
| Anillo O | ||||
| 333/32/1 | 1610210185 | 1.00 | 1.21 | |
| Tope de profundidad TSF 55 EBQ | ||||
| 651 | 1613001009 | 3.44 | 4.16 | |
| Paquete De Batería | ||||
| 653 | 1607A350M0 | 110.30 | 133.46 | |
| Paquete de baterías BBS MR 18V, 4,0Ah, 47 S | ||||
| 653 | 2607336815 | 110.30 | 133.46 | |
| Paquete De Batería | ||||
| 653 | 1607A350B2 | 102.63 | 124.18 | |
| Accupakket | ||||
| 653 | 1617S020T1 | 80.26 | 97.11 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 654 | 2607225325 | 136.48 | 165.14 | |
| Cargador UK | ||||
| 654 | 2607225923 | 136.48 | 165.14 | |
| Cargador UK | ||||
| 654 | 2607225925 | 136.48 | 165.14 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 654 | 2607225437 | 122.80 | 148.59 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 654 | 2607225587 | 122.80 | 148.59 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 654 | 2607225589 | 122.80 | 148.59 | |
| Cargador Rápido RC 115/10,8-18V, 1h | ||||
| 654 | 2607225431 | 80.26 | 97.11 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 654 | 2607225425 | 71.68 | 86.73 | |
| Cargador UE 230/14,4-18V, 30 40 S | ||||
| 654 | 2607225321 | 64.67 | 78.25 | |
| Motor de corriente continua | ||||
| 802 | 16170006BG | 136.48 | 165.14 | |
| Placa de identificación | ||||
| 808 | 160111A3H9 | 2.40 | 2.90 | |
| Tren De Engranajes Planetarios | ||||
| 812 | 1617000665 | 14.94 | 18.08 | |
| Brida Intermedia | ||||
| 820 | 16170006BH | 33.33 | 40.33 | |
| Golpeador | ||||
| 827 | 1617000669 | 16.79 | 20.32 | |
| Pasador de golpe | ||||
| 828 | 1613124084 | 4.18 | 5.06 | |
| Manija de Abrazadera | ||||
| 833 | 16170006BJ | 2.86 | 3.46 | |
| Funda Protectora | ||||
| 844 | 16170006D3 | 10.90 | 13.19 | |
| Retenedor de Contacto | ||||
| 891 | 1609280478 | 11.37 | 13.76 | |
