Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3611J11100 (GBH18V-21)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

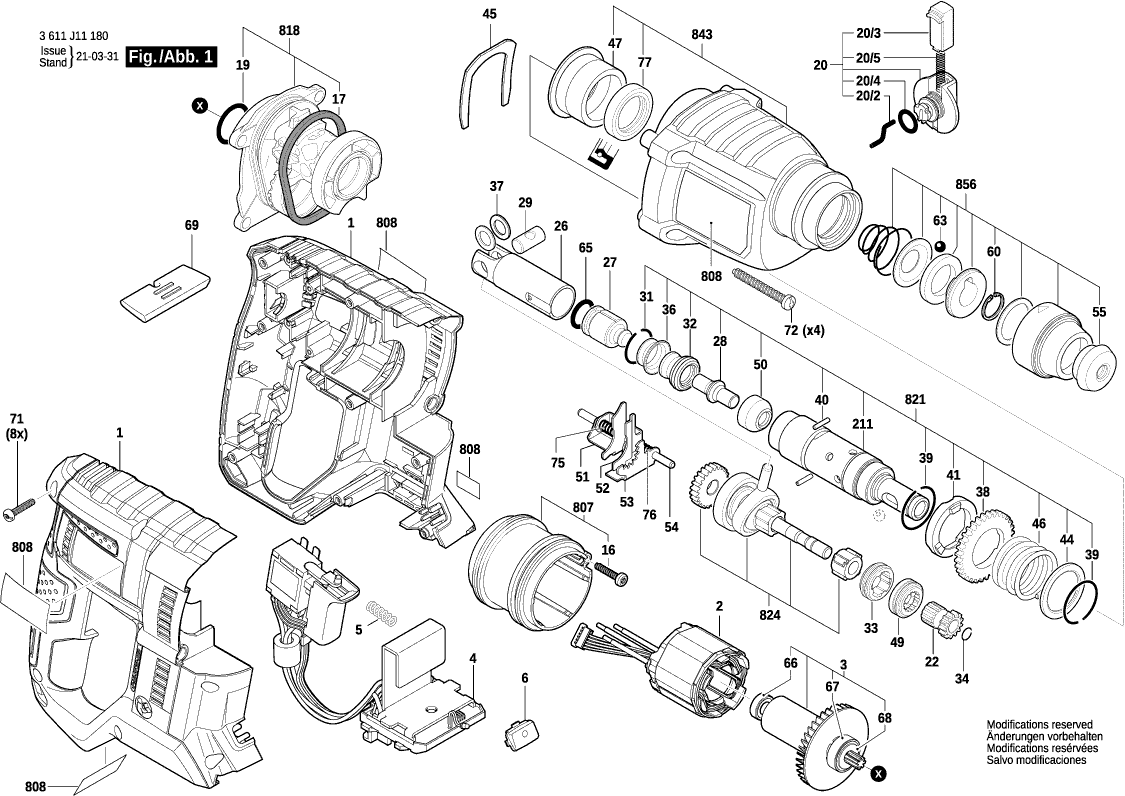

Dibujo técnico de los/las Bosch 3611J11100 (GBH18V-21)
Lista de las piezas de repuesto de Bosch 3611J11100 (GBH18V-21)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 1619P15614 | 21.30 | 25.77 | |
| ESTATOR | ||||
| 2 | 1619P15329 | 23.90 | 28.92 | |
| ROTOR | ||||
| 3 | 1619P15328 | 31.42 | 38.02 | |
| Módulo Electrónico | ||||
| 4 | 1600A020T1 | 80.26 | 97.11 | |
| Resorte de compresión | ||||
| 5 | 2604690055 | 1.00 | 1.21 | |
| LENTE | ||||
| 6 | 1619P13744 | 2.08 | 2.52 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 16 | 2603490022 | 1.00 | 1.21 | |
| Anillo O | ||||
| 17 | 1610290108 | 1.49 | 1.80 | |
| Anillo O | ||||
| 19 | 1610210184 | 1.00 | 1.21 | |
| Manija de Abrazadera | ||||
| 20 | 1612026151 | 13.13 | 15.89 | |
| Pasador de conducción | ||||
| 20/2 | 1614690009 | 3.44 | 4.16 | |
| Botón de interruptor | ||||
| 20/3 | 1612026035 | 1.49 | 1.80 | |
| Anillo O | ||||
| 20/4 | 1610210046 | 2.08 | 2.52 | |
| Resorte de compresión | ||||
| 20/5 | 1614611006 | 3.44 | 4.16 | |
| Manga de engranaje | ||||
| 22 | 1616328053 | 8.35 | 10.10 | |
| TANDHULS | ||||
| 22 | 1619PS1115 | 2.40 | 2.90 | |
| Pistón del martillo | ||||
| 26 | 1618700083 | 9.67 | 11.70 | |
| Golpeador | ||||
| 27 | 1618710085 | 9.67 | 11.70 | |
| Pasador de golpe | ||||
| 28 | 1613124084 | 4.18 | 5.06 | |
| Pasador del pistón | ||||
| 29 | 1613100034 | 2.86 | 3.46 | |
| Anillo de retención | ||||
| 31 | 1619P09816 | 1.00 | 1.21 | |
| Casquillo de goma | ||||
| 32 | 1619P07426 | 4.18 | 5.06 | |
| Casquillo de goma | ||||
| 32 | 1610508051 | 4.18 | 5.06 | |
| Elemento de conmutación | ||||
| 33 | 1615820103 | 2.40 | 2.90 | |
| Anillo de retención | ||||
| 34 | 1619P00829 | 1.00 | 1.21 | |
| Placa de bloqueo | ||||
| 36 | 1610551008 | 2.18 | 2.64 | |
| Disco de Guía | ||||
| 37 | 1610100016 | 1.49 | 1.80 | |
| Engranaje Cilíndrico | ||||
| 38 | 1616317084 | 16.79 | 20.32 | |
| Anillo de retención | ||||
| 39 | 1614601055 | 1.00 | 1.21 | |
| Pasador Cilíndrico | ||||
| 40 | 1613100032 | 1.00 | 1.21 | |
| Disco de Trinquete | ||||
| 41 | 1610102072 | 5.81 | 7.03 | |
| Arandela de Fricción | ||||
| 44 | 1610102092 | 1.00 | 1.21 | |
| PLACA DE MONTAJE | ||||
| 45 | 1611016003 | 2.08 | 2.52 | |
| Resorte de compresión | ||||
| 46 | 1614630003 | 2.08 | 2.52 | |
| COJINETE DE MANGA | ||||
| 47 | 1610202031 | 5.81 | 7.03 | |
| Elemento de conmutación | ||||
| 49 | 1615820104 | 2.40 | 2.90 | |
| Casquillo de guía STM 1800 | ||||
| 50 | 1619P11562 | 9.67 | 11.70 | |
| PLACA DE INTERRUPTOR | ||||
| 51 | 1610021004 | 1.00 | 1.21 | |
| PLACA DE INTERRUPTOR | ||||
| 52 | 1610021006 | 1.00 | 1.21 | |
| PLACA DE INTERRUPTOR | ||||
| 53 | 1610021005 | 1.00 | 1.21 | |
| VARILLA DE GUIADO | ||||
| 54 | 1613023005 | 1.49 | 1.80 | |
| Tapa protectora | ||||
| 55 | 1610508052 | 1.49 | 1.80 | |
| Anillo de bloqueo | ||||
| 60 | 1614601077 | 1.49 | 1.80 | |
| Pelota | ||||
| 63 | 1903230013 | 2.08 | 2.52 | |
| O-Ring | ||||
| 65 | 1610210186 | 2.08 | 2.52 | |
| RODAMIENTO DE BOLAS | ||||
| 66 | 1619P12083 | 2.86 | 3.46 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 67 | 1619P16119 | 5.81 | 7.03 | |
| Arandela plana | ||||
| 68 | 1600100037 | 1.00 | 1.21 | |
| Interruptor de cambio | ||||
| 69 | 1619P13747 | 2.08 | 2.52 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 71 | 2603490023 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 72 | 1619P09645 | 1.00 | 1.21 | |
| Resorte de compresión | ||||
| 75 | 1614643025 | 1.00 | 1.21 | |
| Resorte de compresión | ||||
| 76 | 1614643023 | 1.00 | 1.21 | |
| Anillo de sello del eje | ||||
| 77 | 1610283048 | 5.81 | 7.03 | |
| Tubo del martillo | ||||
| 211 | 1619P09815 | 31.42 | 38.02 | |
| Tope de profundidad TSF 55 EBQ | ||||
| 651 | 1613001009 | 3.44 | 4.16 | |
| Paquete De Batería | ||||
| 653 | 1607A350M0 | 110.30 | 133.46 | |
| Paquete de baterías BBS MR 18V, 4,0Ah, 47 S | ||||
| 653 | 2607336815 | 110.30 | 133.46 | |
| Accupakket | ||||
| 653 | 1617S020T1 | 80.26 | 97.11 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 654 | 2607226251 | 75.38 | 91.21 | |
| Captura KS 60 E | ||||
| 691/895 | 1619P14336 | 4.94 | 5.98 | |
| Carcasa intermedia | ||||
| 807 | 1619P15676 | 4.18 | 5.06 | |
| Etiqueta | ||||
| 808 | 1619P16107 | 8.35 | 10.10 | |
| Brida Intermedia | ||||
| 818 | 1619P15677 | 21.30 | 25.77 | |
| Tubo del martillo | ||||
| 821 | 1619P09617 | 39.14 | 47.36 | |
| Mango auxiliar M10 | ||||
| 822 | 160202508X | 16.79 | 20.32 | |
| Mango auxiliar M10 | ||||
| 822/120 | 160202507H | 10.90 | 13.19 | |
| ANILLO DE SUJECIÓN D38X1,75 | ||||
| 822/124 | 1611316021 | 2.86 | 3.46 | |
| Tornillo de cabeza de martillo M8x40 MM | ||||
| 822/125 | 1613490002 | 4.18 | 5.06 | |
| Abrazadera de Soporte | ||||
| 822/802 | 1617000475 | 9.67 | 11.70 | |
| Eje intermedio | ||||
| 824 | 16170006BC | 31.42 | 38.02 | |
| Caja de engranajes | ||||
| 843 | 1619P15678 | 31.42 | 38.02 | |
| Funda Protectora | ||||
| 856 | 16170006D3 | 10.90 | 13.19 | |
| Tubo de Grasa 45 ml | ||||
| 892 | 1615430020 | 18.94 | 22.92 | |
| Tubo de Grasa 45 ml | ||||
| 893 | 1615430001 | 22.88 | 27.68 | |
