Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3611J16000 (GBH18V-26D)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

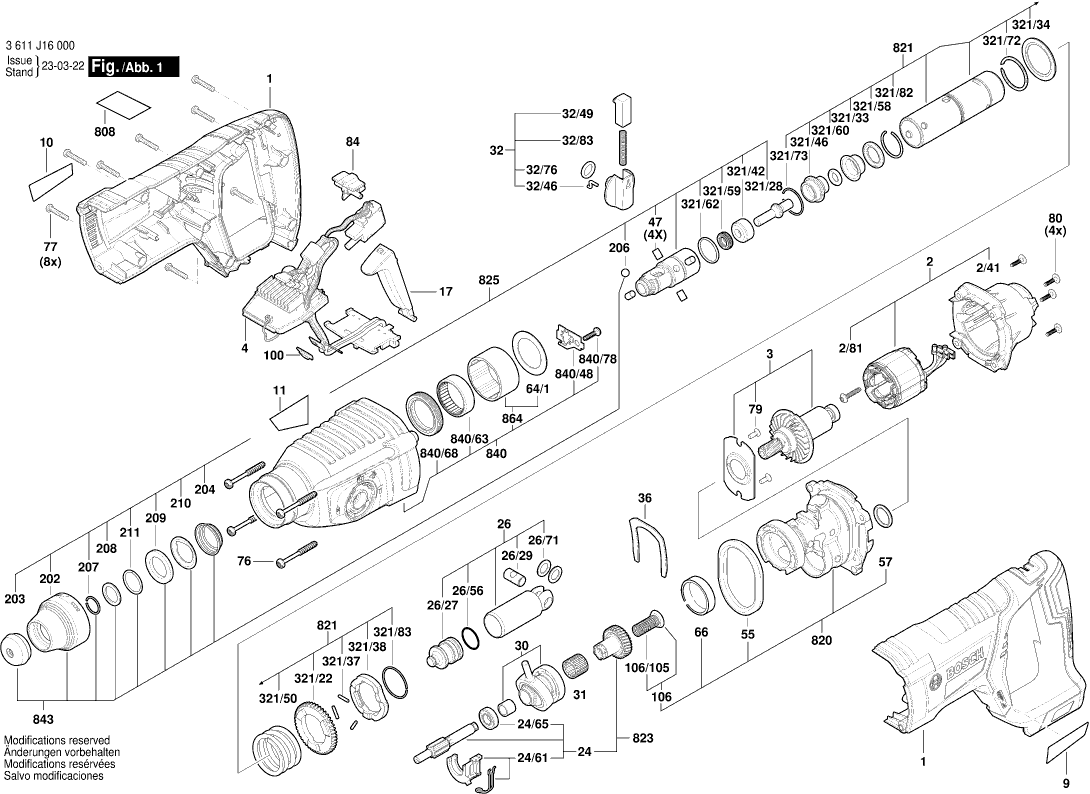

Dibujo técnico de los/las Bosch 3611J16000 (GBH18V-26D)
Lista de las piezas de repuesto de Bosch 3611J16000 (GBH18V-26D)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 16051082HZ | 21.30 | 25.77 | |
| ESTATOR | ||||
| 2 | 1600A01T3V | 43.12 | 52.18 | |
| ESTATOR | ||||
| 2/41 | 1600A016CC | 6.73 | 8.14 | |
| Tornillo de cabeza Torx | ||||
| 2/81 | 1603435086 | 1.00 | 1.21 | |
| ROTOR | ||||
| 3 | 1600A015AA | 47.53 | 57.51 | |
| Módulo electrónico | ||||
| 4 | 1600A029LE | 98.18 | 118.80 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111C2N0 | 2.40 | 2.90 | |
| Placa del fabricante GBH 2000 | ||||
| 10 | 160111C2N1 | 2.40 | 2.90 | |
| Placa de Referencia | ||||
| 11 | 1611110X17 | 3.44 | 4.16 | |
| No hay información disponible, no se puede pedir | ||||
| 16 | 2607202381 | |||
| Trinquete de conmutación | ||||
| 17 | 1600A01U4C | 2.86 | 3.46 | |
| Eje Dentado | ||||
| 24 | 1600A014E1 | 13.13 | 15.89 | |
| Elemento de conmutación | ||||
| 24/61 | 1615820097 | 4.94 | 5.98 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 24/65 | 1610905016 | 9.67 | 11.70 | |
| Pistón del martillo | ||||
| 26 | 1600A00H7D | 18.94 | 22.92 | |
| Golpeador | ||||
| 26/27 | 1600A00733 | 9.67 | 11.70 | |
| Pasador del pistón | ||||
| 26/29 | 1613105020 | 4.94 | 5.98 | |
| Pasador del pistón | ||||
| 26/29 | 1600A01TD0 | 4.18 | 5.06 | |
| Anillo O | ||||
| 26/56 | 1610210187 | 2.08 | 2.52 | |
| Disco de Guía | ||||
| 26/71 | 1610100016 | 1.49 | 1.80 | |
| Rodamiento de Transmisión En Dibujo Pos.830 | ||||
| 30 | 1600A00H7E | 18.94 | 22.92 | |
| Ensamble de rodillos de aguja | ||||
| 31 | 1610913016 | 3.44 | 4.16 | |
| Manija de Abrazadera | ||||
| 32 | 1612026037 | 9.67 | 11.70 | |
| Pasador de conducción | ||||
| 32/46 | 1614690002 | 1.49 | 1.80 | |
| Botón de interruptor | ||||
| 32/49 | 1612026035 | 1.49 | 1.80 | |
| Anillo O | ||||
| 32/76 | 1610210046 | 2.08 | 2.52 | |
| Resorte de compresión | ||||
| 32/83 | 1614611006 | 3.44 | 4.16 | |
| PLACA DE MONTAJE | ||||
| 36 | 1611016003 | 2.08 | 2.52 | |
| Indicador DF 700 | ||||
| 47 | 1613100030 | 2.86 | 3.46 | |
| Anillo de sellado | ||||
| 55 | 1610290226 | 3.44 | 4.16 | |
| Anillo O | ||||
| 57 | 1610210068 | 1.49 | 1.80 | |
| Disco de soporte | ||||
| 64/1 | 1610190060 | 2.08 | 2.52 | |
| COJINETE DE MANGA | ||||
| 66 | 1610202021 | 2.40 | 2.90 | |
| Tornillo para roscar M6x25 MM | ||||
| 76 | 1613435022 | 1.49 | 1.80 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 77 | 2603490023 | 1.00 | 1.21 | |
| Tornillo para roscar M6x25 MM | ||||
| 79 | 1613435023 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 80 | 160343000V | 1.00 | 1.21 | |
| Deslizador de interruptor | ||||
| 84 | 1600A015UH | 1.49 | 1.80 | |
| LENTE | ||||
| 100 | 1600A000LE | 1.49 | 1.80 | |
| COJINETE DE MANGA | ||||
| 106 | 1614611022 | 2.40 | 2.90 | |
| Resorte de compresión | ||||
| 106/105 | 1614611021 | 1.49 | 1.80 | |
| Mango auxiliar M10 | ||||
| 120 | 160202509X | 9.67 | 11.70 | |
| Mango auxiliar M10 | ||||
| 120/120 | 1612025083 | 8.35 | 10.10 | |
| ANILLO DE SUJECIÓN D38X1,75 | ||||
| 120/124 | 1611316021 | 2.86 | 3.46 | |
| Tornillo de cabeza de martillo M8x40 MM | ||||
| 120/125 | 1613490002 | 4.18 | 5.06 | |
| Abrazadera de Soporte | ||||
| 120/802 | 1617000475 | 9.67 | 11.70 | |
| Funda Protectora | ||||
| 202 | 1610499054 | 2.08 | 2.52 | |
| Funda Protectora | ||||
| 202 | 1600A028AU | 2.08 | 2.52 | |
| Tapa protectora | ||||
| 203 | 1610508047 | 2.08 | 2.52 | |
| Resorte de compresión | ||||
| 204 | 1614643003 | 1.00 | 1.21 | |
| Pelota | ||||
| 206 | 1903230013 | 2.08 | 2.52 | |
| Anillo de retención | ||||
| 207 | 1614601027 | 1.00 | 1.21 | |
| Arandela de retención 1,8 MM DE ESPESOR | ||||
| 208 | 1610101629 | 1.00 | 1.21 | |
| Arandela de Fricción | ||||
| 209 | 1610102025 | 2.08 | 2.52 | |
| PLACA DE MONTAJE | ||||
| 210 | 1610190011 | 1.49 | 1.80 | |
| Anillo de retención | ||||
| 211 | 160460102S | 1.00 | 1.21 | |
| Engranaje Cilíndrico | ||||
| 321/22 | 1600A007JW | 8.35 | 10.10 | |
| Pasador de golpe | ||||
| 321/28 | 1613124081 | 9.67 | 11.70 | |
| Casquillo de sujeción | ||||
| 321/33 | 1610590014 | 2.08 | 2.52 | |
| Steunschijf | ||||
| 321/34 | 1619PS6014 | 4.18 | 5.06 | |
| Disco de soporte | ||||
| 321/34 | 1610190067 | 2.08 | 2.52 | |
| Pasador Cilíndrico | ||||
| 321/37 | 1613100019 | 1.49 | 1.80 | |
| Disco De Cierre | ||||
| 321/38 | 1600A008AG | 3.44 | 4.16 | |
| Arandela de empuje | ||||
| 321/42 | 1610102073 | 4.94 | 5.98 | |
| Casquillo de guía STM 1800 | ||||
| 321/46 | 1610390051 | 6.73 | 8.14 | |
| Resorte de compresión | ||||
| 321/50 | 1614611020 | 2.86 | 3.46 | |
| Sello de labio del eje rotatorio | ||||
| 321/58 | 1610283035 | 5.81 | 7.03 | |
| Sello de labio del eje rotatorio | ||||
| 321/59 | 1610283035 | 5.81 | 7.03 | |
| Anillo O | ||||
| 321/60 | 1610210176 | 1.00 | 1.21 | |
| Anillo O | ||||
| 321/62 | 1610210179 | 2.40 | 2.90 | |
| Anillo de retención | ||||
| 321/72 | 1604601027 | 1.00 | 1.21 | |
| Anillo de retención | ||||
| 321/73 | 1614601012 | 1.49 | 1.80 | |
| Anillo de retención | ||||
| 321/82 | 1614601034 | 2.08 | 2.52 | |
| Anillo de retención | ||||
| 321/83 | 1604601028 | 1.00 | 1.21 | |
| Tope de profundidad TSF 55 EBQ | ||||
| 651 | 1613001009 | 3.44 | 4.16 | |
| Paquete De Batería | ||||
| 653 | 1607A350AS | 234.56 | 283.82 | |
| Paquete De Batería | ||||
| 653 | 1607A350AM | 136.48 | 165.14 | |
| Cargador UK | ||||
| 654 | 2607225933 | 136.48 | 165.14 | |
| Placa de identificación | ||||
| 808 | 160111A3H9 | 2.40 | 2.90 | |
| Brida Intermedia | ||||
| 820 | 1600A01AH5 | 18.94 | 22.92 | |
| Tubo | ||||
| 821 | 1607000C8Z | 71.68 | 86.73 | |
| Eje Dentado | ||||
| 823 | 1600A01AH6 | 23.90 | 28.92 | |
| CASQUILLO | ||||
| 825 | 1617000598 | 55.56 | 67.23 | |
| Caja de engranajes | ||||
| 840 | 1607000C5N | 39.14 | 47.36 | |
| Arandela De Pestaña | ||||
| 840/48 | 1611098008 | 2.08 | 2.52 | |
| Manga de aguja AGC 18 | ||||
| 840/63 | 1610910063 | 5.81 | 7.03 | |
| Sello de labio del eje rotatorio | ||||
| 840/68 | 1610283036 | 7.46 | 9.03 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 840/78 | 2603490022 | 1.00 | 1.21 | |
| Funda Protectora | ||||
| 843 | 1617000582 | 10.90 | 13.19 | |
| Disco de soporte | ||||
| 864 | 1617000A07 | 10.90 | 13.19 | |
| BOORHOUDERSCHACHT | ||||
| 870 | 1613523011 | 21.30 | 25.77 | |
| Tornillo avellanado VN-HK 85 M5x10 | ||||
| 870/2 | 2603421207 | 1.49 | 1.80 | |
| Mandril | ||||
| 871 | 1608571088 | 27.81 | 33.65 | |
| Llave de mandril | ||||
| 872 | 2607950007 | 6.73 | 8.14 | |
