Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3611J19000 ( GBH18V-28DC )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

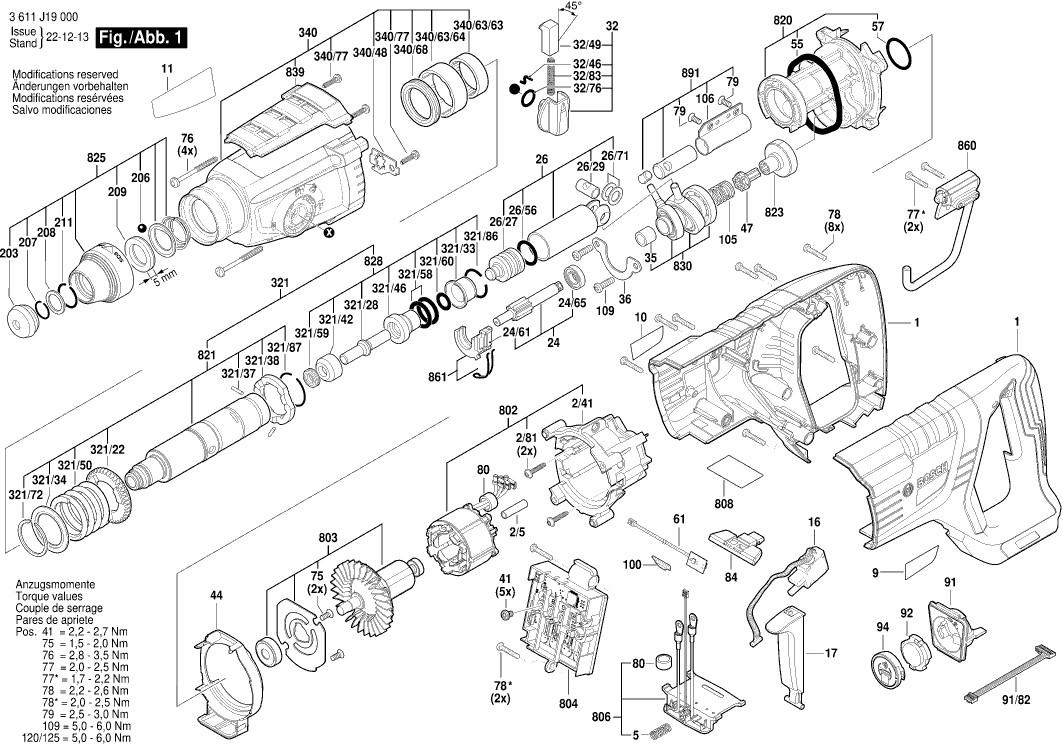

Dibujo técnico de los/las Bosch 3611J19000 ( GBH18V-28DC )

Lista de las piezas de repuesto de Bosch 3611J19000 ( GBH18V-28DC )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Carcasa del motor
1 16051082L7 29.75 36.00
Caja de estator
2/41 1600A01RR3 4.10 4.96
Tubería Flexible de Tejido ENTRELAZADO
2/5 1600A029GH 0.83 1.00
Tornillo de cabeza Torx
2/81 1603435086 0.83 1.00
Resorte de compresión
5 1609280477 1.18 1.43
Placa del fabricante GBH 2000
9 160111C3UN 1.94 2.35
Placa del fabricante GBH 2000
10 160111C3UP 1.94 2.35
Placa de Referencia
11 160111C41Z 1.94 2.35
Interruptor
16 2607202530 9.53 11.53
Trinquete de conmutación
17 1600A01U4C 2.24 2.71
Eje Dentado
24 16170006EJ 20.42 24.71
RODAMIENTO DE BOLAS OSC 18
24/65 1610905016 7.58 9.17
Pistón del martillo
26 16170006A5 33.45 40.47
Golpeador
26/27 1610311019 15.71 19.01
Pasador del pistón
26/29 1613105020 4.10 4.96
Anillo O
26/56 1610210121 1.94 2.35
Disco de Guía
26/71 1610100016 1.18 1.43
Manija de Abrazadera
32 1612026037 7.58 9.17
Pasador de conducción
32/46 1614690002 1.18 1.43
Botón de interruptor
32/49 1612026035 1.18 1.43
Anillo O
32/76 1610210046 1.70 2.06
Resorte de compresión
32/83 1614611006 2.71 3.28
COJINETE DE MANGA
35 1610202024 4.10 4.96
Soporte de Rodamiento
36 1615808106 1.18 1.43
TORNILLO M4X35
41 160343003T 0.83 1.00
Anillo deflector de aire
44 1600591063 4.10 4.96
Elemento de conmutación
47 1616312010 4.70 5.69
Anillo O
55 1610290104 2.71 3.28
Anillo O
57 1610210208 1.18 1.43
Ensamblaje de Placa Impresa
61 1607503764 4.70 5.69
Tornillo para roscar M6x25 MM
75 1613435023 0.83 1.00
Tornillo para roscar M6x25 MM
76 1613435022 1.18 1.43
Tornillo Torx con cabeza ovalada 4x30
78 2603490023 0.83 1.00
Ya no disponible, sin reemplazo
79 1613435042
Ferrita CS 70
80 1600A0276C 0.83 1.00
Deslizar *
84 1600A01VJ2 1.70 2.06
Módulo electrónico
91 1600A0288W 11.88 14.37
Cable de Cinta
91/82 1607503567 1.94 2.35
Panel de Cubierta
92 1600A016ML 0.83 1.00
Unidad de cubierta
94 1600A01N8R 1.18 1.43
LENTE
100 1600A000LE 1.18 1.43
Resorte de compresión
105 1614643027 1.18 1.43
Manga Protectora
106 1610590024 1.70 2.06
Tornillo para roscar M6x25 MM
109 160343508E 0.83 1.00
Mango auxiliar M10
120 16020250AB 12.41 15.02
Mango auxiliar M10
120/120 160202509C 4.10 4.96
ANILLO DE SUJECIÓN D38X1,75
120/124 1611316021 2.24 2.71
Tornillo de cabeza de martillo M8x40 MM
120/125 1613490002 3.31 4.01
Abrazadera de Soporte
120/802 1600A0288A 3.31 4.01
Tapa protectora
203 1610508047 1.70 2.06
Pelota
206 1613230003 1.18 1.43
Anillo de retención
207 1614601027 0.83 1.00
Arandela de retención 1,8 MM DE ESPESOR
208 1610101629 0.83 1.00
Arandela de Fricción
209 1610102089 2.24 2.71
Anillo de retención
211 160460102S 0.83 1.00
CASQUILLO
321 1618597135 73.72 89.20
Engranaje Cilíndrico
321/22 1616312004 9.53 11.53
Pasador de golpe
321/28 1613124098 15.71 19.01
Casquillo de sujeción
321/33 1610590020 5.33 6.45
Disco de soporte
321/34 1610190067 1.70 2.06
Pasador Cilíndrico
321/37 1613100019 1.18 1.43
Disco De Cierre
321/38 1600A008AG 2.71 3.28
Arandela de empuje
321/42 1610102084 6.54 7.91
Casquillo de guía STM 1800
321/46 1610390068 12.41 15.02
Resorte de compresión
321/50 1614615008 4.70 5.69
Anillo O
321/58 1610210105 3.31 4.01
Anillo de sello del eje
321/59 1600A009VC 2.24 2.71
Anillo O
321/60 1610210209 1.18 1.43
Anillo de retención
321/72 1604601027 0.83 1.00
Anillo de retención
321/86 1614601034 1.70 2.06
Anillo de retención
321/87 1604601028 0.83 1.00
Caja de engranajes
340 160580667L 36.85 44.59
Arandela De Pestaña
340/48 1611098008 1.70 2.06
Manga de aguja AGC 18
340/63/63 1600A001CN 1.94 2.35
MANGUITO EXCÉNTRICO
340/63/64 1610390069 1.70 2.06
Sello de labio del eje rotatorio
340/68 1610283036 5.83 7.05
Tornillo Torx con cabeza ovalada 4x30
340/77 2603490022 0.83 1.00
Ya no disponible, sin reemplazo
653 1607A350V0
Cargador UK
654 2607225921 101.94 123.35
Tope de profundidad TSF 55 EBQ
688 1613001009 2.71 3.28
ESTATOR
802 1600A0288B 40.61 49.14
ROTOR
803 1600A0288C 40.61 49.14
Módulo electrónico
804 1600A0288D 113.29 137.08
Placa de Contacto
806 1600A0288E 7.58 9.17
Placa de identificación
808 160111A8WK 1.94 2.35
Brida Intermedia
820 1600A0288F 23.75 28.74
CASQUILLO
821 1618597138 44.82 54.23
Manga de engranaje
823 16170006BW 18.19 22.01
CASQUILLO
825 1618597139 9.53 11.53
Pasador de golpe
828 1617000697 44.82 54.23
Rodamiento de Transmisión En Dibujo Pos.830
830 16170006BX 33.45 40.47
Cubierta TURBO II
839 16055002JW 7.58 9.17
GANCHO
860 1600A0288G 5.83 7.05
Elemento de conmutación
861 1615820097 4.10 4.96
No hay información disponible, no se puede pedir
870 1613523011
Tornillo avellanado VN-HK 85 M5x10
870/2 2603421207 1.18 1.43
Mandril
871 1608571069 20.42 24.71
Llave de mandril
872 2607950007 5.33 6.45
Peso PS 300 EQ
891 16170006BZ 5.33 6.45
