Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3611B5A400 ( GBH2-20D )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

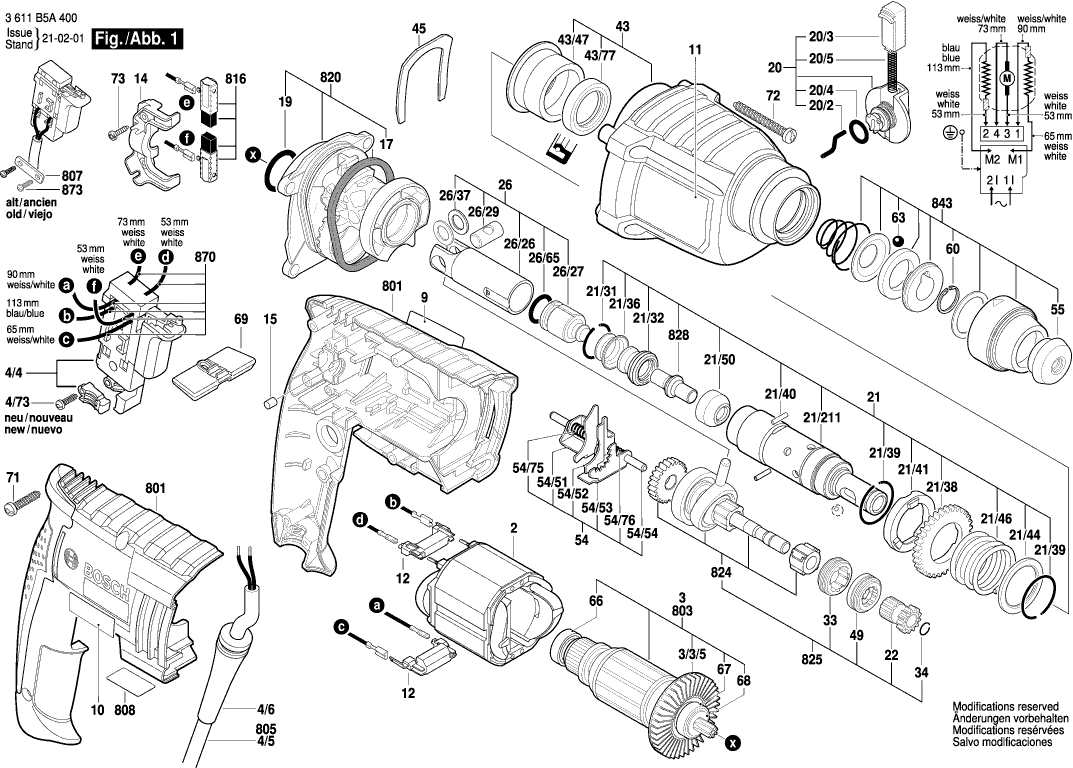

Dibujo técnico de los/las Bosch 3611B5A400 ( GBH2-20D )
Lista de las piezas de repuesto de Bosch 3611B5A400 ( GBH2-20D )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Campo 230V | ||||
| 2 | 1614220212 | 14.80 | 17.91 | |
| Armazón | ||||
| 3 | 1614010711 | 36.85 | 44.59 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 3/3/5 | 1616610113 | 2.24 | 2.71 | |
| Interruptor | ||||
| 4/4 | 1617200542 | 18.19 | 22.01 | |
| OJAL | ||||
| 4/6 | 2600703018 | 1.94 | 2.35 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 4/73 | 1613435034 | 0.83 | 1.00 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1611110Z91 | 1.94 | 2.35 | |
| Placa del fabricante GBH 2000 | ||||
| 10 | 1611110Z92 | 1.94 | 2.35 | |
| Placa de Referencia | ||||
| 11 | 1618B00401 | 1.94 | 2.35 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 12 | 1617328032 | 5.83 | 7.05 | |
| Puente de cojinete | ||||
| 14 | 1615806187 | 1.70 | 2.06 | |
| Parachoques de goma | ||||
| 15 | 2603100056 | 1.18 | 1.43 | |
| Anillo O | ||||
| 17 | 1610290108 | 1.18 | 1.43 | |
| Anillo O | ||||
| 19 | 1610210184 | 0.83 | 1.00 | |
| Manija de Abrazadera | ||||
| 20 | 1612026151 | 11.88 | 14.37 | |
| Pasador de conducción | ||||
| 20/2 | 1614690009 | 2.71 | 3.28 | |
| Botón de interruptor | ||||
| 20/3 | 1612026035 | 1.18 | 1.43 | |
| Anillo O | ||||
| 20/4 | 1610210046 | 1.70 | 2.06 | |
| Resorte de compresión | ||||
| 20/5 | 1614611006 | 2.71 | 3.28 | |
| Tubo del martillo | ||||
| 21 | 16170006B7 | 60.65 | 73.39 | |
| Tubo del martillo | ||||
| 21/211 | 1619P09815 | 26.84 | 32.48 | |
| Anillo de retención | ||||
| 21/31 | 1614601053 | 0.83 | 1.00 | |
| Casquillo de goma | ||||
| 21/32 | 1610508051 | 3.31 | 4.01 | |
| Placa de bloqueo | ||||
| 21/36 | 1610551008 | 1.94 | 2.35 | |
| Engranaje Cilíndrico | ||||
| 21/38 | 1616317084 | 13.93 | 16.86 | |
| Anillo de retención | ||||
| 21/39 | 160460102U | 0.83 | 1.00 | |
| Pasador Cilíndrico | ||||
| 21/40 | 1613100019 | 1.18 | 1.43 | |
| Pasador Cilíndrico | ||||
| 21/40 | 1613100032 | 0.83 | 1.00 | |
| Disco de Trinquete | ||||
| 21/41 | 1610102072 | 4.70 | 5.69 | |
| Arandela de Fricción | ||||
| 21/44 | 1610102092 | 0.83 | 1.00 | |
| Resorte de compresión | ||||
| 21/46 | 1614630003 | 1.70 | 2.06 | |
| Casquillo de guía STM 1800 | ||||
| 21/50 | 1619P11562 | 7.58 | 9.17 | |
| Arandela de empuje | ||||
| 21/50 | 1600A00FL3 | 2.24 | 2.71 | |
| Manga de engranaje | ||||
| 22 | 1616328053 | 6.54 | 7.91 | |
| Pistón del martillo | ||||
| 26 | 1600A0013X | 20.42 | 24.71 | |
| Pistón del martillo | ||||
| 26/26 | 1618700083 | 7.58 | 9.17 | |
| Golpeador | ||||
| 26/27 | 1618710085 | 7.58 | 9.17 | |
| Pasador del pistón | ||||
| 26/29 | 1613100034 | 2.24 | 2.71 | |
| Disco de Guía | ||||
| 26/37 | 1610100016 | 1.18 | 1.43 | |
| Anillo O | ||||
| 26/65 | 1610210244 | 1.70 | 2.06 | |
| Elemento de conmutación | ||||
| 33 | 1615820103 | 1.94 | 2.35 | |
| Anillo de retención | ||||
| 34 | 1619P00829 | 0.83 | 1.00 | |
| Caja de engranajes | ||||
| 43 | 16170006BF | 23.75 | 28.74 | |
| COJINETE DE MANGA | ||||
| 43/47 | 1610202031 | 4.70 | 5.69 | |
| Anillo de sello del eje | ||||
| 43/77 | 1610283019 | 5.83 | 7.05 | |
| PLACA DE MONTAJE | ||||
| 45 | 1611016003 | 1.70 | 2.06 | |
| Elemento de conmutación | ||||
| 49 | 1615820104 | 1.94 | 2.35 | |
| VARILLA DE GUIADO | ||||
| 54 | 1600A0013W | 6.54 | 7.91 | |
| PLACA DE INTERRUPTOR | ||||
| 54/51 | 1610021004 | 0.83 | 1.00 | |
| PLACA DE INTERRUPTOR | ||||
| 54/52 | 1610021006 | 0.83 | 1.00 | |
| PLACA DE INTERRUPTOR | ||||
| 54/53 | 1610021005 | 0.83 | 1.00 | |
| VARILLA DE GUIADO | ||||
| 54/54 | 1613023005 | 1.18 | 1.43 | |
| Resorte de compresión | ||||
| 54/75 | 1614643025 | 0.83 | 1.00 | |
| Resorte de compresión | ||||
| 54/76 | 1614643023 | 0.83 | 1.00 | |
| Tapa protectora | ||||
| 55 | 1610508052 | 1.18 | 1.43 | |
| Anillo de bloqueo | ||||
| 60 | 1614601077 | 1.18 | 1.43 | |
| Pelota | ||||
| 63 | 1903230013 | 1.70 | 2.06 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 66 | 2609110491 | 4.10 | 4.96 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 67 | 1610905047 | 5.83 | 7.05 | |
| Arandela plana | ||||
| 68 | 1600100037 | 0.83 | 1.00 | |
| Interruptor | ||||
| 69 | 1613231030 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 71 | 2603490023 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 72 | 1613435039 | 0.83 | 1.00 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 73 | 1613435034 | 0.83 | 1.00 | |
| Mango auxiliar M10 | ||||
| 120 | 160202508X | 13.93 | 16.86 | |
| Mango auxiliar M10 | ||||
| 120/120 | 160202507H | 8.45 | 10.22 | |
| ANILLO DE SUJECIÓN D38X1,75 | ||||
| 120/124 | 1611316021 | 2.24 | 2.71 | |
| Tornillo de cabeza de martillo M8x40 MM | ||||
| 120/125 | 1613490002 | 3.31 | 4.01 | |
| Abrazadera de Soporte | ||||
| 120/802 | 1617000475 | 7.58 | 9.17 | |
| Tope de profundidad TSF 55 EBQ | ||||
| 651 | 2603001009 | 4.10 | 4.96 | |
| Carcasa del motor | ||||
| 801 | 16170006B8 | 23.75 | 28.74 | |
| Armazón | ||||
| 803 | 1614010711 | 36.85 | 44.59 | |
| Cable de alimentación | ||||
| 805 | 1607000392 | 15.71 | 19.01 | |
| Clip de cable | ||||
| 807 | 1611035007 | 0.83 | 1.00 | |
| Placa de identificación | ||||
| 808 | 160111A3H6 | 1.94 | 2.35 | |
| KIT DE SERVICIO 115V | ||||
| 816 | 1617014146 | 9.53 | 11.53 | |
| Brida Intermedia | ||||
| 820 | 16170006BB | 18.19 | 22.01 | |
| Eje intermedio | ||||
| 824 | 16170006BC | 29.75 | 36.00 | |
| Eje intermedio | ||||
| 825 | 1607000E0P | 36.85 | 44.59 | |
| Pasador de golpe | ||||
| 828 | 1613124084 | 3.31 | 4.01 | |
| Funda Protectora | ||||
| 843 | 16170006D3 | 8.45 | 10.22 | |
| Cable de conexión MX 1200/2 E EF | ||||
| 870 | 1619P01776 | 4.70 | 5.69 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 873 | 1613435034 | 0.83 | 1.00 | |
