Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0611215703 ( GBH2-20REA )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

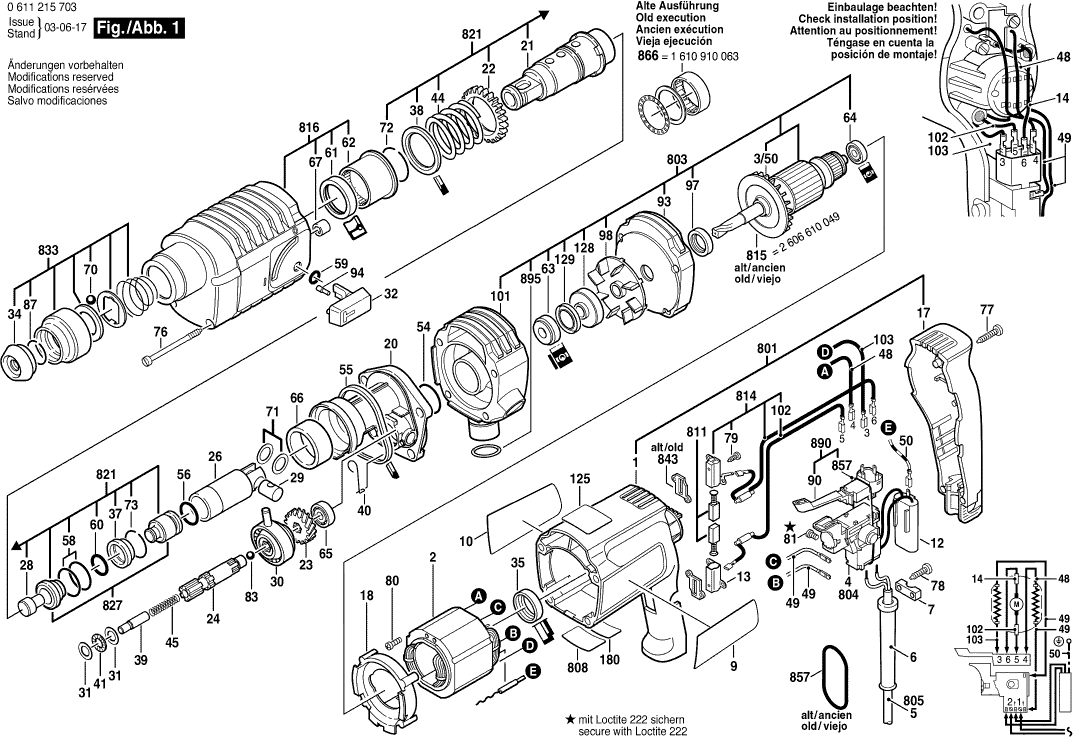

Dibujo técnico de los/las Bosch 0611215703 ( GBH2-20REA )

Lista de las piezas de repuesto de Bosch 0611215703 ( GBH2-20REA )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Caja del Motor AZUL
1 1615108046 15.71 19.01
Campo 230V
2 2604220429 20.42 24.71
Ventilador Sunon PMD2412PMB1-A
3/50 2606610049 1.70 2.06
OJAL
6 2600703011 2.24 2.71
Clip de cable
7 1611035005 1.70 2.06
Placa del fabricante GBH 2000
9 1611110431 3.31 4.01
Placa de Referencia
10 1611110417 1.70 2.06
Filtro de interferencias TURBO II R1 ET-BG
12 2607329096 5.83 7.05
Ya no disponible, sin reemplazo
17 1615132034
Anillo deflector de aire
18 1610522008 0.83 1.00
Brida Intermedia
20 1615700037 36.85 44.59
Manga de trinquete
21 1616490058 209.26 253.20
Engranaje Cilíndrico
22 1616320007 5.83 7.05
Ya no disponible, sin reemplazo
23 1616320002
Eje Dentado
24 1613060010 49.56 59.97
Pistón del martillo
26 1618700052 10.73 12.98
Pasador de golpe
28 1613124026 2.24 2.71
Pasador del pistón
29 1613105012 2.71 3.28
Rodamiento de Transmisión En Dibujo Pos.830
30 1615819005 26.84 32.48
Disco de soporte
31 1610100003 1.18 1.43
Manija de Abrazadera
32 1612026023 1.94 2.35
Tapa protectora
34 1610508008 1.70 2.06
Anillo de goma 10 MM ANCHO
35 1610206021 1.18 1.43
Casquillo de amortiguación
37 1610390011 2.71 3.28
Disco de soporte
38 1610102022 1.70 2.06
Pasador Cilíndrico
39 1613100013 1.70 2.06
MUELLE DE RETENCIÓN OSC 18
40 1614690001 0.83 1.00
Ensamblaje de jaula de rodillos
41 1610920003 3.31 4.01
Resorte de compresión
44 1614633001 1.70 2.06
Resorte de compresión
45 1614614001 0.83 1.00
Cable de conexión L=90 MM BLANCO
48 1614431023 1.70 2.06
Cable Eléctrico
49 2604448005 1.18 1.43
Cable Eléctrico
50 2604448003 1.70 2.06
Anillo O
54 1610210068 1.18 1.43
Anillo de sellado
55 1610206023 2.24 2.71
Anillo O
56 1610210070 1.94 2.35
Anillo O
58 1610210058 1.94 2.35
Anillo O
59 1610210069 0.83 1.00
Anillo O
60 1610210073 1.70 2.06
Sello de labio del eje rotatorio
61 1610283017 5.83 7.05
COJINETE DE MANGA
62 1610202026 4.10 4.96
RODAMIENTO DE BOLAS OSC 18
63 1610905048 6.54 7.91
Ya no disponible, sin reemplazo
65 1900900228
COJINETE
66 1610301000 1.94 2.35
Ya no disponible, sin reemplazo
67 1610910064
Pelota
70 1903230013 1.70 2.06
Arandela de ajuste 0,4 MM DE ESPESOR
71 1610101011 1.18 1.43
Anillo de retención
72 2916540018 2.71 3.28
Anillo de retención
73 1614601009 0.83 1.00
Tornillo autorroscante B 4,8x112,5 MM
76 1613435003 1.70 2.06
Tornillo de placa
77 2910211021 1.18 1.43
Tornillo de placa
78 1603435050 1.18 1.43
Tornillo Para Chapa DIN 7971-B 2,9x13
79 2910211206 0.83 1.00
Tornillo de placa
79 2910211005 0.83 1.00
Bolt de Embrague
80 2603435015 1.70 2.06
Tornillo de cabeza cilíndrica
81 2603410001 1.18 1.43
Pelota
83 1903230309 1.18 1.43
Anillo de retención
87 160460102S 0.83 1.00
Interruptor
90 1617200042 12.41 15.02
Cubierta de la carcasa NEGRO
93 1615500270 7.58 9.17
Perno de bloqueo HKC 55
94 1613120017 1.18 1.43
Sello de labio del eje rotatorio
97 1610290008 1.94 2.35
Ventilador Sunon PMD2412PMB1-A
98 1616610069 13.93 16.86
Tubo de succión
99 1610712038 8.45 10.22
BOLSA PARA POLVO
100/10 2605411034 26.84 32.48
Abrazadera de Soporte
100/20 1612386001 2.24 2.71
Acoplamiento
100/30 1610499011 1.94 2.35
Disco de sellado
100/40 1610121001 1.18 1.43
Anillo O
100/50 1610210109 3.31 4.01
Carcasa intermedia
101 1615190012 15.71 19.01
Filtro de interferencias TURBO II R1 ET-BG
102 2604465097 4.70 5.69
Cable de conexión
103 1614448017 1.70 2.06
Mango auxiliar M10
120 160202507H 8.45 10.22
Mango auxiliar M10
120 1612025019 5.33 6.45
Abrazadera de Soporte
121 1618040048 6.54 7.91
Tornillo de cabeza de martillo M8x40 MM
122 1613490002 3.31 4.01
ANILLO DE SUJECIÓN D38X1,75
123 1611316006 1.94 2.35
Placa de Referencia
125 1611110438 0.83 1.00
Disco de sellado
128 1610290009 12.41 15.02
Disco de sellado
129 2916130027 2.24 2.71
Tapón H03 Kiba DF700
653 1610591008 2.71 3.28
Anillo de sellado 13,0x4,0 MM
653/20 2600210025 0.83 1.00
Caja de transporte
691 1615438146 0.83 1.00
No hay información disponible, no se puede pedir
700 1617000132
Tornillo avellanado VN-HK 85 M5x10
700/20 2603421226 1.18 1.43
Mandril
701 1608571088 23.75 28.74
Llave de mandril
701/7 2607950007 5.33 6.45
Ya no disponible, sin reemplazo
710 1615411002
Ya no disponible, sin reemplazo
711 1617000133
Anillo de retención
711/10/2 2604601004 1.18 1.43
Ya no disponible, sin reemplazo
711/20 1608521004
Ya no disponible, sin reemplazo
711/30 2607000248
Ya no disponible, sin reemplazo
711/40 1608511020
Mango auxiliar M10
720 2602025070 11.88 14.37
Juego de piezas
720/8 1617000925 12.41 15.02
Tope de profundidad TSF 55 EBQ
751 1613001009 2.71 3.28
Bolsa de Papel 10 Piezas
752 1615411003 0.83 1.00
Dispositivo de succión
796 1607000263 0.83 1.00
Ya no disponible, sin reemplazo
801 1615108045
Armadura 220-230V
803 1614010060 148.65 179.87
Ya no disponible, sin reemplazo
804 1617000915
Cable de alimentación
805 1607000227 20.42 24.71
Placa de identificación
808 160111A3H3 1.94 2.35
CEPILLO 12X8 M. RESORTE U-CONTACTO
811 1617014114 7.58 9.17
Juego de piezas
814 1617000136 13.93 16.86
Caja de engranajes
816 1615806077 40.61 49.14
Manga de trinquete
821 1617000931 271.34 328.32
Golpeador
827 1617000338 23.75 28.74
Funda Protectora
833 1617000163 5.83 7.05
Ya no disponible, sin reemplazo
843 2601015047
Anillo O
857 1610210084 1.18 1.43
RODAMIENTO DE BOLAS OSC 18
864 1610905025 5.33 6.45
Juego de Modificación 110-240V
890 1617000134 91.56 110.79
Ya no disponible, sin reemplazo
895 1617000167
