Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3611BA6000 ( GBH2-21 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

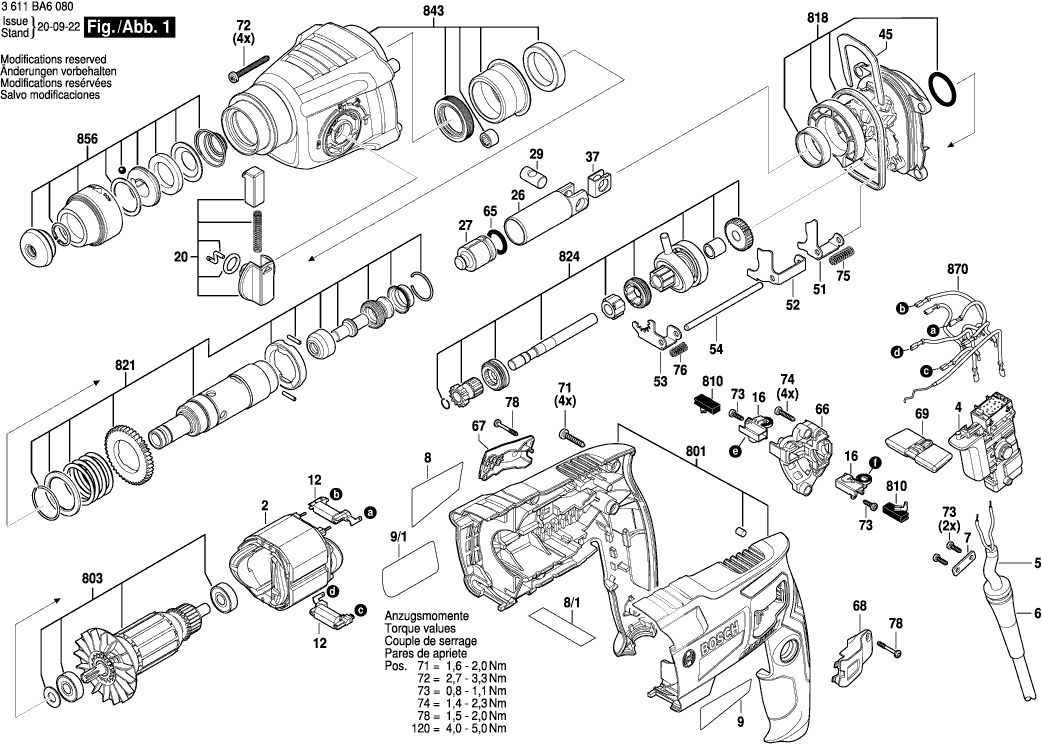

Dibujo técnico de los/las Bosch 3611BA6000 ( GBH2-21 )
Lista de las piezas de repuesto de Bosch 3611BA6000 ( GBH2-21 )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| POOLSCHOEN | ||||
| 2 | 1619P21223 | 17.60 | 21.30 | |
| Poolschoen | ||||
| 2 | 1619PS1129 | 14.94 | 18.08 | |
| Interruptor | ||||
| 4 | 1607200372 | 14.94 | 18.08 | |
| Cable de alimentación | ||||
| 5 | 1614460026 | 16.79 | 20.32 | |
| OJAL | ||||
| 6 | 2600703018 | 2.40 | 2.90 | |
| Clip de cable | ||||
| 7 | 1611035007 | 1.00 | 1.21 | |
| Placa de identificación | ||||
| 8 | 1619P16262 | 2.40 | 2.90 | |
| Placa de identificación | ||||
| 8/1 | 1619P16263 | 2.40 | 2.90 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1619P16261 | 2.40 | 2.90 | |
| Placa de Referencia | ||||
| 9/1 | 1619P16275 | 2.40 | 2.90 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 12 | 1617328032 | 7.46 | 9.03 | |
| PORTACEPILLO | ||||
| 16 | 1619P20535 | 1.49 | 1.80 | |
| Anillo O | ||||
| 17 | 1610290108 | 1.49 | 1.80 | |
| Anillo O | ||||
| 19 | 1610210184 | 1.00 | 1.21 | |
| Manija de Abrazadera | ||||
| 20 | 1612026151 | 13.13 | 15.89 | |
| No hay información disponible, no se puede pedir | ||||
| 21 | 1619PS4727 | |||
| TANDHULS | ||||
| 22 | 1619PS1115 | 2.40 | 2.90 | |
| Pistón del martillo | ||||
| 26 | 1619P20540 | 8.35 | 10.10 | |
| Golpeador | ||||
| 27 | 1619P20541 | 4.94 | 5.98 | |
| Pasador de golpe | ||||
| 28 | 1613124084 | 4.18 | 5.06 | |
| Pasador del pistón | ||||
| 29 | 1613100034 | 2.86 | 3.46 | |
| Anillo de retención | ||||
| 31 | 1619P09816 | 1.00 | 1.21 | |
| Casquillo de goma | ||||
| 32 | 1610508051 | 4.18 | 5.06 | |
| Placa de bloqueo | ||||
| 36 | 1610551008 | 2.18 | 2.64 | |
| Disco de Guía | ||||
| 37 | 1610100016 | 1.49 | 1.80 | |
| Engranaje Cilíndrico | ||||
| 38 | 1616317084 | 16.79 | 20.32 | |
| Anillo de retención | ||||
| 39 | 1614601055 | 1.00 | 1.21 | |
| Pasador Cilíndrico | ||||
| 40 | 1613100032 | 1.00 | 1.21 | |
| Disco de Trinquete | ||||
| 41 | 1610102072 | 5.81 | 7.03 | |
| Arandela de Fricción | ||||
| 44 | 1610102092 | 1.00 | 1.21 | |
| PLACA DE MONTAJE | ||||
| 45 | 1611016003 | 2.08 | 2.52 | |
| No hay información disponible, no se puede pedir | ||||
| 46 | 1619PS4729 | |||
| Casquillo de guía STM 1800 | ||||
| 50 | 1619P11562 | 9.67 | 11.70 | |
| PLACA DE INTERRUPTOR | ||||
| 51 | 1610021004 | 1.00 | 1.21 | |
| PLACA DE INTERRUPTOR | ||||
| 52 | 1610021006 | 1.00 | 1.21 | |
| PLACA DE INTERRUPTOR | ||||
| 53 | 1610021005 | 1.00 | 1.21 | |
| VARILLA DE GUIADO | ||||
| 54 | 1613023005 | 1.49 | 1.80 | |
| Anillo O | ||||
| 65 | 1610210070 | 2.40 | 2.90 | |
| Brazo del soporte | ||||
| 66 | 1619P20537 | 1.00 | 1.21 | |
| Tapa aislante | ||||
| 67 | 1619P20547 | 1.00 | 1.21 | |
| Tapa aislante | ||||
| 68 | 1619P20548 | 1.00 | 1.21 | |
| Interruptor de cambio | ||||
| 69 | 1619P20702 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 71 | 2603490023 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 72 | 1619P09645 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 73 | 1619P00220 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 74 | 1619P00219 | 1.00 | 1.21 | |
| Resorte de compresión | ||||
| 75 | 1614643025 | 1.00 | 1.21 | |
| Resorte de compresión | ||||
| 76 | 1614643023 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 78 | 1619P20563 | 1.00 | 1.21 | |
| Tope de profundidad TSF 55 EBQ | ||||
| 651 | 2603001009 | 4.94 | 5.98 | |
| Bloqueo | ||||
| 691 | 1615438409 | 6.73 | 8.14 | |
| Bloqueo | ||||
| 691 | 1615438431 | 6.73 | 8.14 | |
| Vástago de portabrocas 1/2 SDS-PLUS | ||||
| 700 | 1617000154 | 31.42 | 38.02 | |
| Tornillo avellanado VN-HK 85 M5x10 | ||||
| 700/1 | 2603421207 | 1.49 | 1.80 | |
| Mandril | ||||
| 701 | 1608571088 | 27.81 | 33.65 | |
| Llave de mandril | ||||
| 701/1 | 2607950007 | 6.73 | 8.14 | |
| Carcasa del motor | ||||
| 801 | 1619P16274 | 18.94 | 22.92 | |
| Armazón | ||||
| 803 | 1619P16276 | 27.81 | 33.65 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1617000525 | 9.67 | 11.70 | |
| Brida Intermedia | ||||
| 818 | 1619P16278 | 18.94 | 22.92 | |
| Tubo del martillo | ||||
| 821 | 1619P16280 | 64.67 | 78.25 | |
| Mango auxiliar M10 | ||||
| 822 | 160202508X | 16.79 | 20.32 | |
| Mango auxiliar M10 | ||||
| 822/120 | 160202507H | 10.90 | 13.19 | |
| ANILLO DE SUJECIÓN D38X1,75 | ||||
| 822/124 | 1611316021 | 2.86 | 3.46 | |
| Tornillo de cabeza de martillo M8x40 MM | ||||
| 822/125 | 1613490002 | 4.18 | 5.06 | |
| Abrazadera de Soporte | ||||
| 822/802 | 1617000475 | 9.67 | 11.70 | |
| Eje intermedio | ||||
| 824 | 1619P16282 | 39.14 | 47.36 | |
| Caja de engranajes | ||||
| 843 | 1619P16284 | 23.90 | 28.92 | |
| Funda Protectora | ||||
| 856 | 16170006D3 | 10.90 | 13.19 | |
| Cable de conexión MX 1200/2 E EF | ||||
| 870 | 1619P16327 | 8.35 | 10.10 | |
| Tubo de Grasa 45 ml | ||||
| 892 | 1615430001 | 22.88 | 27.68 | |
| Tubo de Grasa 45 ml | ||||
| 893 | 1615430002 | 47.53 | 57.51 | |
| Tubo de Grasa 45 ml | ||||
| 894 | 1615430020 | 18.94 | 22.92 | |
| Depósito de aceite | ||||
| 895 | 1615430019 | 61.93 | 74.94 | |
