Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3611B50500 ( GBH2-23REA )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

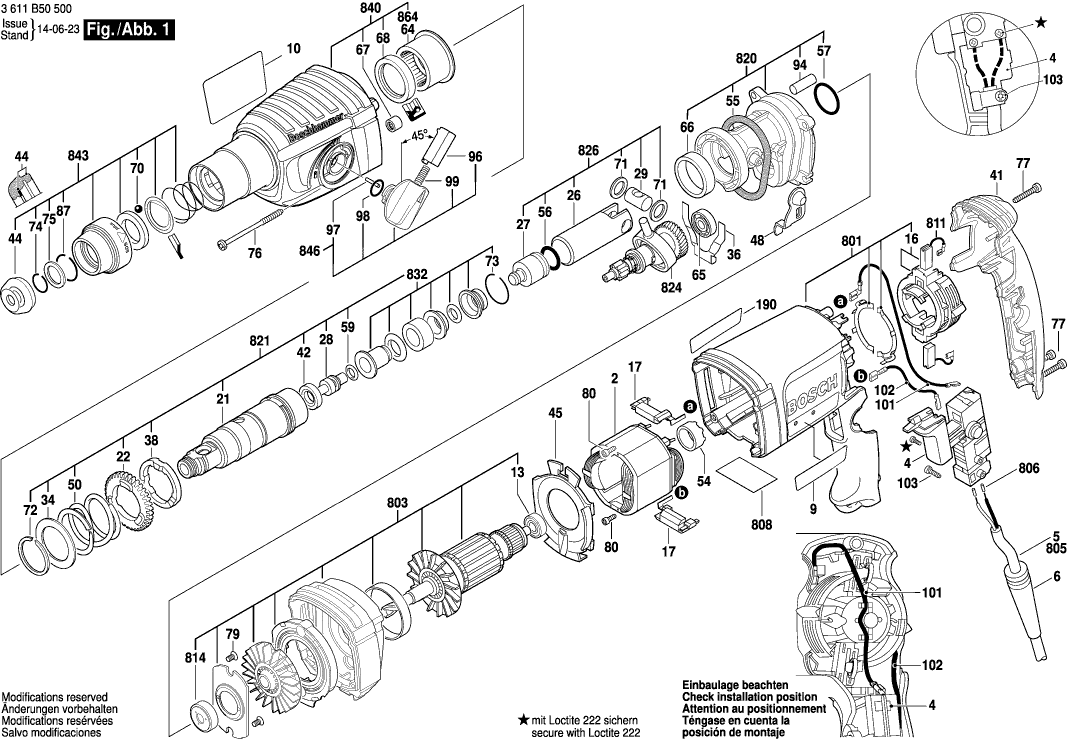

Dibujo técnico de los/las Bosch 3611B50500 ( GBH2-23REA )
Lista de las piezas de repuesto de Bosch 3611B50500 ( GBH2-23REA )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Campo 230V | ||||
| 2 | 1619P02042 | 20.42 | 24.71 | |
| Interruptor | ||||
| 4 | 1617200532 | 18.19 | 22.01 | |
| OJAL | ||||
| 6 | 2600703018 | 1.94 | 2.35 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1619P31077 | 1.94 | 2.35 | |
| Placa de Referencia | ||||
| 10 | 1619P02477 | 1.94 | 2.35 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 1610905031 | 5.02 | 6.07 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 1610905032 | 4.10 | 4.96 | |
| Placa del cepillo | ||||
| 16 | 1614336061 | 13.93 | 16.86 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 17 | 1614465011 | 5.33 | 6.45 | |
| Manga de trinquete | ||||
| 21 | 2608670730 | 60.65 | 73.39 | |
| Engranaje Cilíndrico | ||||
| 22 | 1616312003 | 5.83 | 7.05 | |
| Pistón del martillo | ||||
| 26 | 1618700075 | 9.53 | 11.53 | |
| Golpeador | ||||
| 27 | 1618710080 | 5.83 | 7.05 | |
| Pasador de golpe | ||||
| 28 | 1613124077 | 5.83 | 7.05 | |
| Pasador del pistón | ||||
| 29 | 1613105012 | 2.71 | 3.28 | |
| Disco de soporte | ||||
| 34 | 1610190067 | 1.70 | 2.06 | |
| Abrazadera KS 60 | ||||
| 36 | 1601329040 | 1.18 | 1.43 | |
| Arandela de retención 1,8 MM DE ESPESOR | ||||
| 38 | 1610190045 | 4.10 | 4.96 | |
| Cubierta de la carcasa VERDE | ||||
| 41 | 1619P01028 | 6.54 | 7.91 | |
| Arandela de empuje | ||||
| 42 | 1610422017 | 3.31 | 4.01 | |
| Tapa protectora | ||||
| 44 | 1610508047 | 1.70 | 2.06 | |
| Anillo deflector de aire | ||||
| 45 | 1610522012 | 0.83 | 1.00 | |
| PLACA DE INTERRUPTOR | ||||
| 48 | 1601021005 | 1.70 | 2.06 | |
| Resorte de compresión | ||||
| 50 | 1604611037 | 2.24 | 2.71 | |
| Casquillo de goma | ||||
| 54 | 1610502012 | 0.83 | 1.00 | |
| Anillo de sellado | ||||
| 55 | 1610290079 | 2.71 | 3.28 | |
| Anillo de sellado | ||||
| 55 | 1610290226 | 2.71 | 3.28 | |
| Anillo O | ||||
| 56 | 1616B00086 | 1.70 | 2.06 | |
| Anillo O | ||||
| 57 | 1610210068 | 1.18 | 1.43 | |
| Anillo O | ||||
| 59 | 1610210177 | 1.70 | 2.06 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 65 | 1600900037 | 5.83 | 7.05 | |
| COJINETE DE MANGA | ||||
| 66 | 1610202020 | 1.70 | 2.06 | |
| Manga de aguja AGC 18 | ||||
| 67 | 1610913019 | 2.24 | 2.71 | |
| Sello de labio del eje rotatorio | ||||
| 68 | 1610283017 | 5.83 | 7.05 | |
| Pelota | ||||
| 70 | 1903230013 | 1.70 | 2.06 | |
| Arandela de ajuste 0,4 MM DE ESPESOR | ||||
| 71 | 1610101011 | 1.18 | 1.43 | |
| Anillo de retención | ||||
| 72 | 1604601027 | 0.83 | 1.00 | |
| Anillo de retención | ||||
| 73 | 1614601057 | 0.83 | 1.00 | |
| Anillo de retención | ||||
| 74 | 1614601027 | 0.83 | 1.00 | |
| Arandela de retención 1,8 MM DE ESPESOR | ||||
| 75 | 1610101629 | 0.83 | 1.00 | |
| TORNILLO M4X35 | ||||
| 76 | 1619P02043 | 1.18 | 1.43 | |
| TORNILLO M4X35 | ||||
| 77 | 1619P00106 | 0.83 | 1.00 | |
| Tornillo para roscar M6x25 MM | ||||
| 79 | 1613435023 | 0.83 | 1.00 | |
| Tornillo para roscar M6x25 MM | ||||
| 80 | 1613435007 | 0.83 | 1.00 | |
| Anillo de retención | ||||
| 87 | 160460102S | 0.83 | 1.00 | |
| Sello de fieltro | ||||
| 94 | 1610205010 | 0.83 | 1.00 | |
| Botón de interruptor | ||||
| 96 | 1612026035 | 1.18 | 1.43 | |
| Indicador DF 700 | ||||
| 97 | 1903201118 | 0.83 | 1.00 | |
| Anillo O | ||||
| 98 | 1610210046 | 1.70 | 2.06 | |
| Resorte de compresión | ||||
| 99 | 1614611006 | 2.71 | 3.28 | |
| Cable de conexión | ||||
| 101 | 1614449014 | 1.70 | 2.06 | |
| Cable de conexión | ||||
| 102 | 1614449015 | 1.18 | 1.43 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 103 | 1619P00220 | 0.83 | 1.00 | |
| Placa del fabricante GBH 2000 | ||||
| 190 | 1619P31078 | 1.94 | 2.35 | |
| Anillo de fricción | ||||
| 651 | 1619P04548 | 2.71 | 3.28 | |
| Ya no disponible, sin reemplazo | ||||
| 691/895 | 1619P06200 | |||
| Carcasa del motor | ||||
| 801 | 1617000523 | 33.45 | 40.47 | |
| Armazón | ||||
| 803 | 1619P06110 | 60.65 | 73.39 | |
| Cable de alimentación | ||||
| 805 | 1614460026 | 13.93 | 16.86 | |
| Codo final | ||||
| 806 | 1900452012 | 0.83 | 1.00 | |
| Placa de identificación | ||||
| 808 | 1619P30227 | 1.94 | 2.35 | |
| KIT DE SERVICIO 115V | ||||
| 811 | 1607000485 | 73.72 | 89.20 | |
| KIT DE SERVICIO 115V | ||||
| 811 | 1617000525 | 8.45 | 10.22 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 814 | 1610905048 | 6.54 | 7.91 | |
| Brida Intermedia | ||||
| 820 | 1617000526 | 23.75 | 28.74 | |
| Manga de trinquete | ||||
| 821 | 1619P06111 | 73.72 | 89.20 | |
| Mango auxiliar M10 | ||||
| 822 | 1619P06104 | 12.41 | 15.02 | |
| Ya no disponible, sin reemplazo | ||||
| 824 | 1617000892 | |||
| Pistón del martillo | ||||
| 826 | 1617000534 | 18.19 | 22.01 | |
| Manga de Guía | ||||
| 832 | 1617000529 | 9.53 | 11.53 | |
| Caja de engranajes | ||||
| 840 | 1619P06112 | 40.61 | 49.14 | |
| Funda Protectora | ||||
| 843 | 1617000531 | 8.45 | 10.22 | |
| Manija de Abrazadera | ||||
| 846 | 1612026097 | 2.71 | 3.28 | |
| Módulo de colector de admisión | ||||
| 850 | 1618190014 | 67.25 | 81.37 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 850/14 | 1619P02029 | 40.61 | 49.14 | |
| Bloque de Sellado | ||||
| 850/16 | 1619P02031 | 9.53 | 11.53 | |
| Filtro | ||||
| 850/24 | 1619P04479 | 13.93 | 16.86 | |
| Tapa de polvo | ||||
| 851 | 1619P06107 | 13.93 | 16.86 | |
| Tapa de sellado | ||||
| 851/3 | 1619P02020 | 1.18 | 1.43 | |
| Perfil guía HKC 55 | ||||
| 852 | 1619P06052 | 44.82 | 54.23 | |
| Conector cruzado | ||||
| 853 | 1619P06106 | 9.53 | 11.53 | |
| Contenedor de polvo | ||||
| 854 | 1619P06105 | 36.85 | 44.59 | |
| Parte de conexión | ||||
| 855 | 1619P06103 | 15.71 | 19.01 | |
| Botón | ||||
| 856 | 1619P06051 | 1.94 | 2.35 | |
| COJINETE DE MANGA | ||||
| 864 | 1610202026 | 4.10 | 4.96 | |
| No hay información disponible, no se puede pedir | ||||
| 870 | 1613523011 | |||
| Tornillo avellanado VN-HK 85 M5x10 | ||||
| 870/2 | 2603421207 | 1.18 | 1.43 | |
| Mandril | ||||
| 871 | 1608571069 | 20.42 | 24.71 | |
| Llave de mandril | ||||
| 872 | 2607950007 | 5.33 | 6.45 | |
