Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3611B73000 ( GBH2-24DFR )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

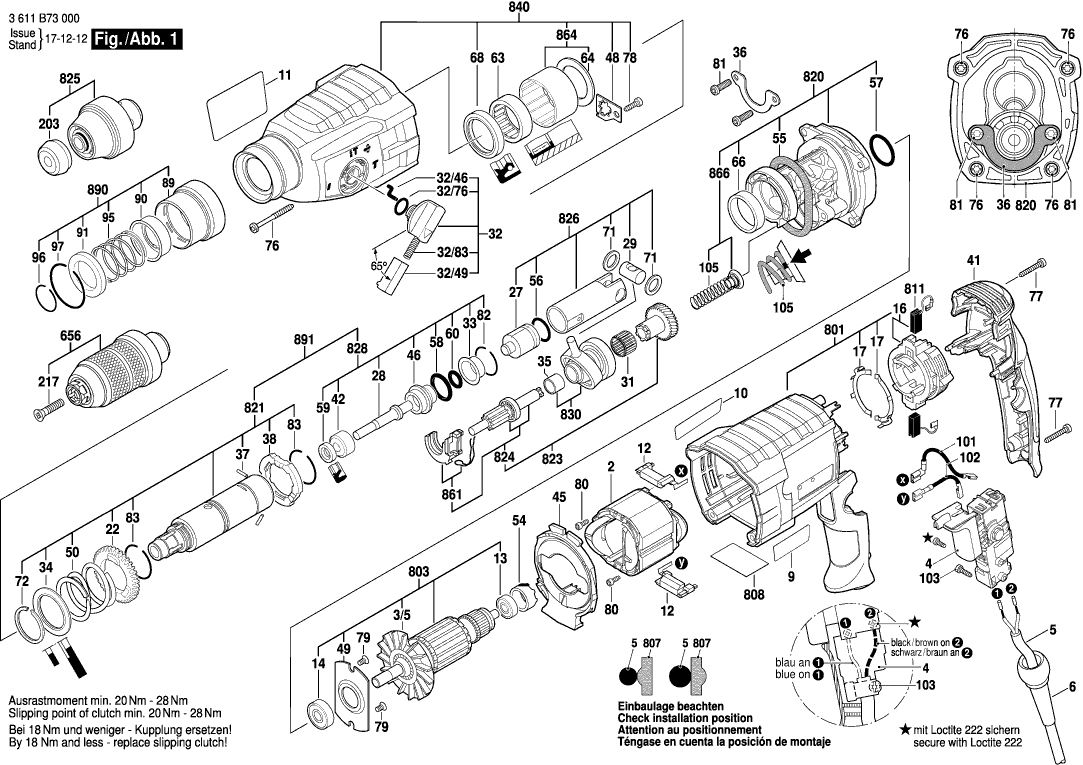

Dibujo técnico de los/las Bosch 3611B73000 ( GBH2-24DFR )

Lista de las piezas de repuesto de Bosch 3611B73000 ( GBH2-24DFR )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Campo 230V
2 1619P11998 13.93 16.86
Ventilador Sunon PMD2412PMB1-A
3/5 1619P12021 1.70 2.06
Interruptor
4 160720032D 10.73 12.98
Cable de alimentación
5 1614460026 13.93 16.86
OJAL
6 1600703034 1.94 2.35
Placa del fabricante GBH 2000
9 1619P12830 1.94 2.35
Placa del fabricante GBH 240 F NEU
9 1619P14610 1.94 2.35
Placa del fabricante GBH 240 F NEU
10 1619P14611 1.94 2.35
Placa del fabricante GBH 2000
10 1619P12831 1.94 2.35
Placa de Referencia
11 1619P12827 1.94 2.35
Filtro de interferencias TURBO II R1 ET-BG
12 1614465011 5.33 6.45
RODAMIENTO DE BOLAS OSC 18
13 1610905031 5.02 6.07
RODAMIENTO DE BOLAS OSC 18
13 1610905032 4.10 4.96
RODAMIENTO DE BOLAS OSC 18
14 1610905048 6.54 7.91
RODAMIENTO DE BOLAS
14 1619P15694 1.94 2.35
Placa del cepillo
16 1619P16871 9.53 11.53
Placa del cepillo
16 1619P12077 8.98 10.87
Contacto de Interruptor
17 1616B10337 1.18 1.43
Engranaje Cilíndrico
22 1616312004 9.53 11.53
Golpeador
27 1610311018 13.93 16.86
Pasador de golpe
28 1613124082 13.93 16.86
Pasador del pistón
29 1613105012 2.71 3.28
Ensamble de rodillos de aguja
31 1610913016 2.71 3.28
Manija de Abrazadera
32 1612026157 9.53 11.53
Pasador de conducción
32/46 1619P09571 0.83 1.00
Botón de interruptor
32/49 1612026035 1.18 1.43
Anillo O
32/76 1610210046 1.70 2.06
Resorte de compresión
32/83 1614611006 2.71 3.28
Casquillo de sujeción
33 1610590014 1.70 2.06
Disco de soporte
34 1610190067 1.70 2.06
COJINETE DE MANGA
35 1616B10325 1.18 1.43
Soporte de Rodamiento
36 1615808106 1.18 1.43
Pasador Cilíndrico
37 1613100019 1.18 1.43
Arandela de retención 1,8 MM DE ESPESOR
38 1610190048 4.10 4.96
Cubierta de la carcasa VERDE
41 1619P12191 5.33 6.45
Arandela de empuje
42 1610102073 4.10 4.96
Anillo deflector de aire
45 1619P12192 1.70 2.06
Casquillo de guía STM 1800
46 1616B10047 4.10 4.96
Arandela De Pestaña
48 1611098008 1.70 2.06
Escudo de extremo
49 1615700044 1.70 2.06
Resorte de compresión
50 1614611020 2.24 2.71
Casquillo de goma
54 1610502016 0.83 1.00
Anillo O
55 1610290104 2.71 3.28
Anillo O
55 1619P18144 0.83 1.00
Anillo O
56 1616B00086 1.70 2.06
Anillo O
57 1610210068 1.18 1.43
Anillo O
58 1610210178 1.18 1.43
Anillo de sello del eje
59 1600A009VC 2.24 2.71
Anillo O
60 1610210176 0.83 1.00
Manga de aguja AGC 18
63 1610910063 4.70 5.69
Disco de soporte
64 1610190060 1.70 2.06
COJINETE DE MANGA
66 1610202021 1.94 2.35
Sello de labio del eje rotatorio
68 1610283036 5.83 7.05
Arandela de ajuste 0,4 MM DE ESPESOR
71 1610101011 1.18 1.43
Anillo de retención
72 1604601027 0.83 1.00
Tornillo para roscar M6x25 MM
76 1613435022 1.18 1.43
Tornillo Torx con cabeza ovalada 4x30
77 2603490024 1.18 1.43
Tornillo Torx con cabeza ovalada 4x30
78 2603490022 0.83 1.00
Tornillo para roscar M6x25 MM
79 1613435023 0.83 1.00
Tornillo para roscar M6x25 MM
80 1619P08803 0.83 1.00
Tornillo para roscar M6x25 MM
81 1613435029 0.83 1.00
Anillo de retención
82 1614601034 1.70 2.06
Anillo de retención
83 1604601028 0.83 1.00
OJAL
89 1610499059 3.31 4.01
Casquillo de brida KS 60 E
90 1610590016 3.31 4.01
Anillo de respaldo
91 1610200025 4.10 4.96
Resorte de compresión
95 1614643016 1.70 2.06
Anillo de retención
96 1614601046 1.18 1.43
Anillo de retención
97 1614601047 1.18 1.43
Cable de conexión
101 1614449014 1.70 2.06
Cable de conexión
102 1614449015 1.18 1.43
Tornillo de engrase AW 10 3x25
103 1613435034 0.83 1.00
Resorte de compresión
105 1614611021 1.18 1.43
Tapa protectora
203 1610508047 1.70 2.06
Tornillo avellanado VN-HK 85 M5x10
217 2603421229 1.18 1.43
Tope de profundidad TSF 55 EBQ
651 1613001009 2.71 3.28
Mandril sin llave
656 1600A01V5D 60.65 73.39
Bloqueo
691 1615438409 5.33 6.45
Bloqueo
691 1615438431 5.33 6.45
Carcasa del motor
801 1619P13454 20.42 24.71
Armazón
803 1619P13450 26.84 32.48
Clip de cable
807 2601035001 1.18 1.43
Placa de nombre GBH 240 F nuevo
808 1619P14607 1.84 2.23
Placa de nombre GBH 2-24 DER ALT
808 1619P31646 0.83 1.00
KIT DE SERVICIO 115V
811 1617000525 8.45 10.22
Brida Intermedia
820 1619P13451 13.93 16.86
Manguera
821 1617000V42 60.65 73.39
Mango auxiliar M10
822 160202508X 13.93 16.86
Mango auxiliar M10
822/120 160202507H 8.45 10.22
ANILLO DE SUJECIÓN D38X1,75
822/124 1611316021 2.24 2.71
Tornillo de cabeza de martillo M8x40 MM
822/125 1613490002 3.31 4.01
Abrazadera de Soporte
822/802 1617000475 7.58 9.17
Eje Dentado
823 1619P13456 18.19 22.01
Eje Dentado
824 1619P13457 10.73 12.98
CASQUILLO
825 1617000895 36.85 44.59
Pistón del martillo
826 1617000557 20.42 24.71
Pasador de golpe
828 1617000V43 36.85 44.59
Rodamiento de Transmisión En Dibujo Pos.830
830 1615819028 20.42 24.71
Caja de engranajes
840 1619P13463 18.19 22.01
Elemento de conmutación
861 1619P13460 1.70 2.06
Disco de soporte
864 1617000A07 8.45 10.22
COJINETE DE MANGA
866 1614611022 1.94 2.35
OJAL
890 1617000V41 8.45 10.22
Tubo del martillo
891 16170006CS 81.47 98.58
Tubo del martillo
891 1617000876 63.33 76.63
Tubo de Grasa 45 ml
892 1615430001 20.42 24.71
Tubo de Grasa 45 ml
893 1615430002 40.61 49.14
Tubo de Grasa 45 ml
894 1615430020 15.71 19.01
Depósito de aceite
895 1615430019 55.25 66.85
