Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3611B72100 (GBH2-24DRE)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

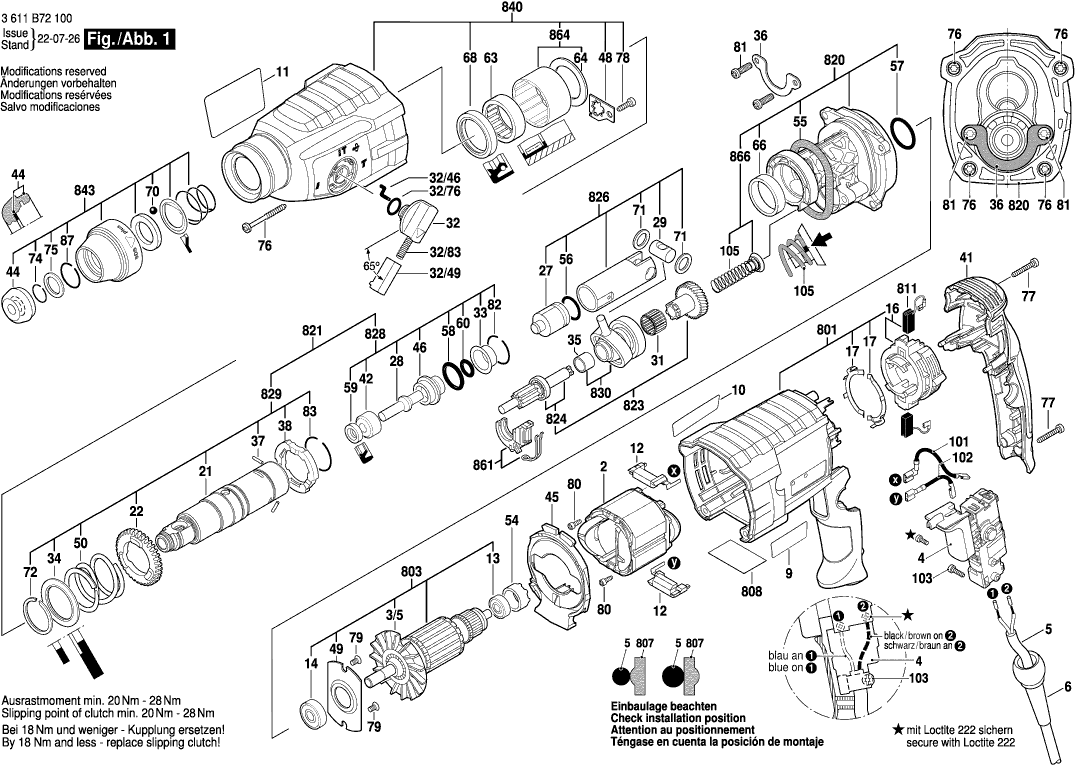

Dibujo técnico de los/las Bosch 3611B72100 (GBH2-24DRE)
Lista de las piezas de repuesto de Bosch 3611B72100 (GBH2-24DRE)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Campo 230V | ||||
| 2 | 1619P11998 | 15.61 | 18.89 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 3/5 | 1619P12021 | 2.08 | 2.52 | |
| Interruptor | ||||
| 4 | 160720032D | 12.82 | 15.51 | |
| Cable de alimentación | ||||
| 5 | 1614460026 | 16.79 | 20.32 | |
| OJAL | ||||
| 6 | 1600703034 | 2.40 | 2.90 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1619P12812 | 2.18 | 2.64 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1619P14608 | 2.18 | 2.64 | |
| Placa de Referencia | ||||
| 10 | 1619P12827 | 2.40 | 2.90 | |
| Placa del fabricante GBH 2000 | ||||
| 10 | 1619P12813 | 2.18 | 2.64 | |
| Placa del fabricante GBH 2000 | ||||
| 10 | 1619P14609 | 2.18 | 2.64 | |
| Placa de Referencia | ||||
| 11 | 1619P12827 | 2.40 | 2.90 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 12 | 1614465011 | 6.73 | 8.14 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 1610905025 | 6.73 | 8.14 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 1610905048 | 8.35 | 10.10 | |
| RODAMIENTO DE BOLAS | ||||
| 14 | 1619P15694 | 2.40 | 2.90 | |
| Placa del cepillo | ||||
| 16 | 1619P16871 | 11.37 | 13.76 | |
| Contacto de Interruptor | ||||
| 17 | 1616B10337 | 1.49 | 1.80 | |
| Engranaje Cilíndrico | ||||
| 22 | 1616312004 | 11.37 | 13.76 | |
| Golpeador | ||||
| 27 | 1610311018 | 16.79 | 20.32 | |
| Pasador de golpe | ||||
| 28 | 1613124081 | 9.67 | 11.70 | |
| Pasador del pistón | ||||
| 29 | 1613105012 | 3.44 | 4.16 | |
| Ensamble de rodillos de aguja | ||||
| 31 | 1610913016 | 3.44 | 4.16 | |
| Manija de Abrazadera | ||||
| 32 | 1612026157 | 11.37 | 13.76 | |
| Pasador de conducción | ||||
| 32/46 | 1619P09571 | 1.00 | 1.21 | |
| Botón de interruptor | ||||
| 32/49 | 1612026035 | 1.49 | 1.80 | |
| Anillo O | ||||
| 32/76 | 1610210046 | 2.08 | 2.52 | |
| Resorte de compresión | ||||
| 32/83 | 1614611006 | 3.44 | 4.16 | |
| Casquillo de sujeción | ||||
| 33 | 1610590014 | 2.08 | 2.52 | |
| Disco de soporte | ||||
| 34 | 1619P12280 | 2.08 | 2.52 | |
| COJINETE DE MANGA | ||||
| 35 | 1616B10325 | 1.49 | 1.80 | |
| Soporte de Rodamiento | ||||
| 36 | 1615808106 | 1.49 | 1.80 | |
| Pasador Cilíndrico | ||||
| 37 | 1613100019 | 1.49 | 1.80 | |
| Arandela de retención 1,8 MM DE ESPESOR | ||||
| 38 | 1610190048 | 4.94 | 5.98 | |
| Cubierta de la carcasa VERDE | ||||
| 41 | 1619P12191 | 6.73 | 8.14 | |
| Arandela de empuje | ||||
| 42 | 1610102073 | 4.94 | 5.98 | |
| Tapa protectora | ||||
| 44 | 1610508047 | 2.08 | 2.52 | |
| Anillo deflector de aire | ||||
| 45 | 1619P12192 | 2.08 | 2.52 | |
| Casquillo de guía STM 1800 | ||||
| 46 | 2608670714 | 4.94 | 5.98 | |
| Arandela De Pestaña | ||||
| 48 | 1611098008 | 2.08 | 2.52 | |
| Escudo de extremo | ||||
| 49 | 1615700044 | 2.08 | 2.52 | |
| Resorte de compresión | ||||
| 50 | 1614611020 | 2.86 | 3.46 | |
| Casquillo de goma | ||||
| 54 | 1610502016 | 1.00 | 1.21 | |
| Anillo O | ||||
| 55 | 1610290104 | 3.44 | 4.16 | |
| Anillo O | ||||
| 55 | 1619P18144 | 1.00 | 1.21 | |
| Anillo O | ||||
| 56 | 1610210187 | 2.08 | 2.52 | |
| Anillo O | ||||
| 57 | 1610210068 | 1.49 | 1.80 | |
| Anillo O | ||||
| 58 | 1610210178 | 1.49 | 1.80 | |
| Sello de labio del eje rotatorio | ||||
| 59 | 1610283035 | 5.81 | 7.03 | |
| Anillo O | ||||
| 60 | 1610210176 | 1.00 | 1.21 | |
| Manga de aguja AGC 18 | ||||
| 63 | 1610910063 | 5.81 | 7.03 | |
| Disco de soporte | ||||
| 64 | 1619P12278 | 1.49 | 1.80 | |
| COJINETE DE MANGA | ||||
| 66 | 1610202021 | 2.40 | 2.90 | |
| Sello de labio del eje rotatorio | ||||
| 68 | 1610283017 | 7.46 | 9.03 | |
| Pelota | ||||
| 70 | 1903230013 | 2.08 | 2.52 | |
| Arandela de ajuste 0,4 MM DE ESPESOR | ||||
| 71 | 1610101011 | 1.49 | 1.80 | |
| Anillo de retención | ||||
| 72 | 1604601027 | 1.00 | 1.21 | |
| Anillo de retención | ||||
| 74 | 1614601027 | 1.00 | 1.21 | |
| Arandela de retención 1,8 MM DE ESPESOR | ||||
| 75 | 1610101629 | 1.00 | 1.21 | |
| Tornillo para roscar M6x25 MM | ||||
| 76 | 1613435022 | 1.49 | 1.80 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 77 | 2603490024 | 1.49 | 1.80 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 78 | 2603490022 | 1.00 | 1.21 | |
| Tornillo para roscar M6x25 MM | ||||
| 79 | 1613435023 | 1.00 | 1.21 | |
| Tornillo para roscar M6x25 MM | ||||
| 80 | 1619P08803 | 1.00 | 1.21 | |
| Tornillo para roscar M6x25 MM | ||||
| 81 | 1613435029 | 1.00 | 1.21 | |
| Anillo de retención | ||||
| 82 | 1614601034 | 2.08 | 2.52 | |
| Anillo de retención | ||||
| 83 | 1604601028 | 1.00 | 1.21 | |
| Anillo de retención | ||||
| 87 | 160460102S | 1.00 | 1.21 | |
| Cable de conexión | ||||
| 101 | 1614449014 | 2.08 | 2.52 | |
| Cable de conexión | ||||
| 102 | 1614449015 | 1.49 | 1.80 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 103 | 1613435034 | 1.00 | 1.21 | |
| Resorte de compresión | ||||
| 105 | 1614611021 | 1.49 | 1.80 | |
| Tope de profundidad TSF 55 EBQ | ||||
| 651 | 1613001009 | 3.44 | 4.16 | |
| Bloqueo | ||||
| 691 | 1615438409 | 6.73 | 8.14 | |
| Bloqueo | ||||
| 691 | 1615438431 | 6.73 | 8.14 | |
| Carcasa del motor | ||||
| 801 | 1619P13454 | 23.90 | 28.92 | |
| Armazón | ||||
| 803 | 1619P13450 | 31.42 | 38.02 | |
| Clip de cable | ||||
| 807 | 2601035001 | 1.49 | 1.80 | |
| Placa de nombre GBH 240 NUEVO | ||||
| 808 | 1619P14606 | 1.94 | 2.35 | |
| Placa de nombre GBH 2-24 DER ALT | ||||
| 808 | 1619P31644 | 0.83 | 1.00 | |
| KIT DE SERVICIO 115V | ||||
| 811 | 1617000525 | 9.67 | 11.70 | |
| Brida Intermedia | ||||
| 820 | 1619P13451 | 16.79 | 20.32 | |
| Tubo | ||||
| 821 | 1619P13452 | 47.53 | 57.51 | |
| Mango auxiliar M10 | ||||
| 822 | 160202508X | 16.79 | 20.32 | |
| Mango auxiliar M10 | ||||
| 822/120 | 160202507H | 10.90 | 13.19 | |
| ANILLO DE SUJECIÓN D38X1,75 | ||||
| 822/124 | 1611316021 | 2.86 | 3.46 | |
| Tornillo de cabeza de martillo M8x40 MM | ||||
| 822/125 | 1613490002 | 4.18 | 5.06 | |
| Abrazadera de Soporte | ||||
| 822/802 | 1617000475 | 9.67 | 11.70 | |
| Eje Dentado | ||||
| 823 | 1619P13456 | 16.79 | 20.32 | |
| Eje Dentado | ||||
| 824 | 1619P13457 | 12.82 | 15.51 | |
| Pistón del martillo | ||||
| 826 | 1617000557 | 22.88 | 27.68 | |
| Pasador de golpe | ||||
| 828 | 1619P13453 | 16.79 | 20.32 | |
| Tubo | ||||
| 829 | 1619P13455 | 31.42 | 38.02 | |
| Rodamiento de Transmisión En Dibujo Pos.830 | ||||
| 830 | 1615819028 | 23.90 | 28.92 | |
| Caja de engranajes | ||||
| 840 | 1619P13462 | 20.39 | 24.67 | |
| Tapa protectora | ||||
| 843 | 1619P13459 | 7.46 | 9.03 | |
| Elemento de conmutación | ||||
| 861 | 1619P13460 | 2.08 | 2.52 | |
| COJINETE DE MANGA | ||||
| 866 | 1614611022 | 2.40 | 2.90 | |
| BOORHOUDERSCHACHT | ||||
| 870 | 1613523011 | 21.30 | 25.77 | |
| Tornillo avellanado VN-HK 85 M5x10 | ||||
| 870/2 | 2603421207 | 1.49 | 1.80 | |
| Mandril | ||||
| 871 | 1608571088 | 27.81 | 33.65 | |
| Llave de mandril | ||||
| 872 | 2607950007 | 6.73 | 8.14 | |
| Tubo de Grasa 45 ml | ||||
| 892 | 1615430001 | 22.88 | 27.68 | |
| Tubo de Grasa 45 ml | ||||
| 893 | 1615430002 | 47.53 | 57.51 | |
| Tubo de Grasa 45 ml | ||||
| 894 | 1615430020 | 18.94 | 22.92 | |
| Depósito de aceite | ||||
| 895 | 1615430019 | 61.93 | 74.94 | |
