Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3611B54600 (GBH2-25F)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

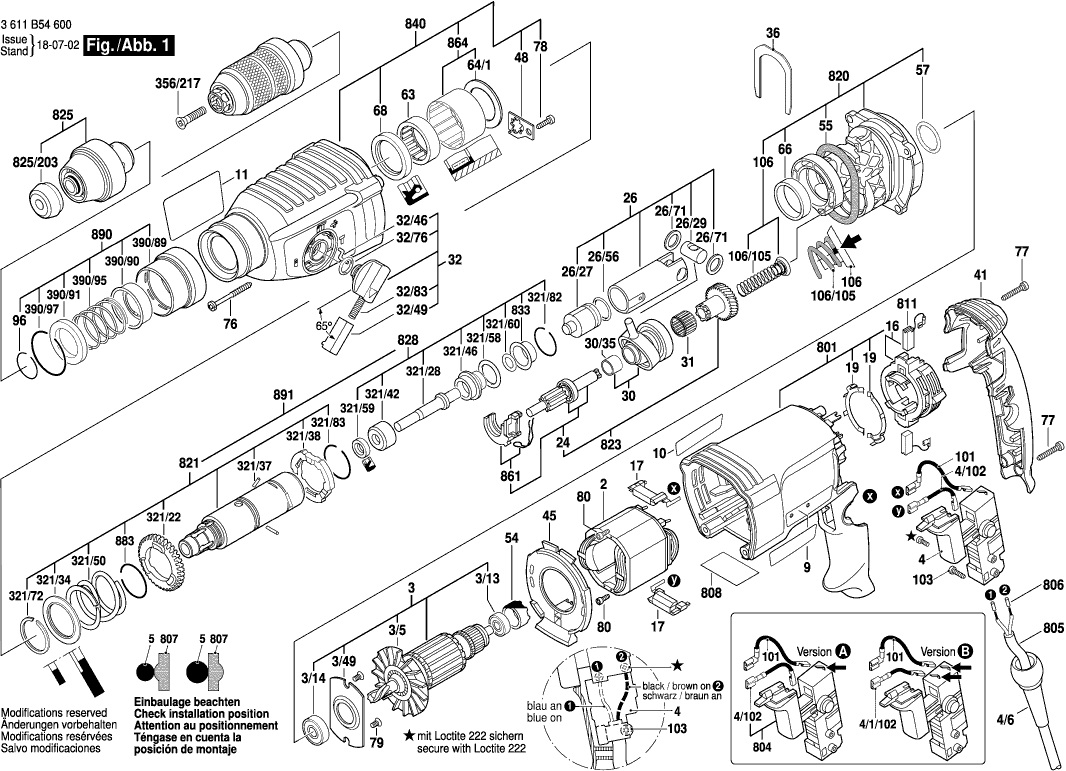

Dibujo técnico de los/las Bosch 3611B54600 (GBH2-25F)
Lista de las piezas de repuesto de Bosch 3611B54600 (GBH2-25F)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Campo 230V | ||||
| 2 | 1614220117 | 14.94 | 18.08 | |
| Armazón | ||||
| 3 | 1614010709 | 43.12 | 52.18 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 3/13 | 1610905025 | 6.73 | 8.14 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 3/14 | 1610905048 | 8.35 | 10.10 | |
| Escudo de extremo | ||||
| 3/49 | 1615700044 | 2.08 | 2.52 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 3/5 | 1616610094 | 2.08 | 2.52 | |
| Cable de conexión MX 1200/2 E EF | ||||
| 4/1/102 | 1614449021 | 1.00 | 1.21 | |
| Cable de conexión | ||||
| 4/102 | 1614449015 | 1.49 | 1.80 | |
| OJAL | ||||
| 4/6 | 1600703034 | 2.40 | 2.90 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111C2RC | 2.40 | 2.90 | |
| Placa del fabricante GBH 2000 | ||||
| 10 | 160111C2RD | 2.40 | 2.90 | |
| Placa de Referencia | ||||
| 11 | 1611110X17 | 3.44 | 4.16 | |
| Placa del cepillo | ||||
| 16 | 1614336061 | 16.79 | 20.32 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 17 | 1614465011 | 6.73 | 8.14 | |
| Contacto de Interruptor | ||||
| 19 | 1611329024 | 1.49 | 1.80 | |
| Eje Dentado | ||||
| 24 | 1617000556 | 41.30 | 49.97 | |
| Eje Dentado | ||||
| 24 | 16170006EJ | 23.90 | 28.92 | |
| Pistón del martillo | ||||
| 26 | 1617000557 | 22.88 | 27.68 | |
| Pistón del martillo | ||||
| 26 | 1600A01U34 | 18.94 | 22.92 | |
| Golpeador | ||||
| 26/27 | 1610311018 | 16.79 | 20.32 | |
| Pasador del pistón | ||||
| 26/29 | 1613105012 | 3.44 | 4.16 | |
| Anillo O | ||||
| 26/56 | 1610210187 | 2.08 | 2.52 | |
| Arandela de ajuste 0,4 MM DE ESPESOR | ||||
| 26/71 | 1610101011 | 1.49 | 1.80 | |
| Rodamiento de Transmisión En Dibujo Pos.830 | ||||
| 30 | 1615819028 | 23.90 | 28.92 | |
| Rodamiento de Transmisión En Dibujo Pos.830 | ||||
| 30 | 1600A01U33 | 18.94 | 22.92 | |
| COJINETE DE MANGA | ||||
| 30/35 | 1610202024 | 4.94 | 5.98 | |
| Ensamble de rodillos de aguja | ||||
| 31 | 1610913016 | 3.44 | 4.16 | |
| Manija de Abrazadera | ||||
| 32 | 1612026037 | 9.67 | 11.70 | |
| Pasador de conducción | ||||
| 32/46 | 1614690002 | 1.49 | 1.80 | |
| Botón de interruptor | ||||
| 32/49 | 1612026035 | 1.49 | 1.80 | |
| Anillo O | ||||
| 32/76 | 1610210046 | 2.08 | 2.52 | |
| Resorte de compresión | ||||
| 32/83 | 1614611006 | 3.44 | 4.16 | |
| PLACA DE MONTAJE | ||||
| 36 | 1611016003 | 2.08 | 2.52 | |
| Cubierta de la carcasa VERDE | ||||
| 41 | 1615500343 | 8.35 | 10.10 | |
| Anillo deflector de aire | ||||
| 45 | 1610522013 | 2.08 | 2.52 | |
| Arandela De Pestaña | ||||
| 48 | 1611098008 | 2.08 | 2.52 | |
| Casquillo de goma | ||||
| 54 | 1610502016 | 1.00 | 1.21 | |
| Anillo de sellado | ||||
| 55 | 1610290226 | 3.44 | 4.16 | |
| Anillo O | ||||
| 57 | 1610210068 | 1.49 | 1.80 | |
| Manga de aguja AGC 18 | ||||
| 63 | 1610910063 | 5.81 | 7.03 | |
| Disco de soporte | ||||
| 64/1 | 1610190060 | 2.08 | 2.52 | |
| COJINETE DE MANGA | ||||
| 66 | 1610202021 | 2.40 | 2.90 | |
| Sello de labio del eje rotatorio | ||||
| 68 | 1610283036 | 7.46 | 9.03 | |
| Tornillo para roscar M6x25 MM | ||||
| 76 | 160343000A | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 77 | 2603490024 | 1.49 | 1.80 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 78 | 2603490022 | 1.00 | 1.21 | |
| Tornillo para roscar M6x25 MM | ||||
| 79 | 1613435023 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 80 | 1613435043 | 1.00 | 1.21 | |
| Anillo de retención | ||||
| 96 | 1614601046 | 1.49 | 1.80 | |
| Cable de conexión | ||||
| 101 | 1614449014 | 2.08 | 2.52 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 103 | 1613435034 | 1.00 | 1.21 | |
| COJINETE DE MANGA | ||||
| 106 | 1614611022 | 2.40 | 2.90 | |
| Resorte de compresión | ||||
| 106/105 | 1614611021 | 1.49 | 1.80 | |
| Mango auxiliar M10 | ||||
| 120 | 160202508X | 16.79 | 20.32 | |
| Mango auxiliar M10 | ||||
| 120/120 | 160202507H | 10.90 | 13.19 | |
| ANILLO DE SUJECIÓN D38X1,75 | ||||
| 120/124 | 1611316021 | 2.86 | 3.46 | |
| Tornillo de cabeza de martillo M8x40 MM | ||||
| 120/125 | 1613490002 | 4.18 | 5.06 | |
| Abrazadera de Soporte | ||||
| 120/802 | 1617000475 | 9.67 | 11.70 | |
| Engranaje Cilíndrico | ||||
| 321/22 | 1616312004 | 11.37 | 13.76 | |
| Pasador de golpe | ||||
| 321/28 | 1613124082 | 15.61 | 18.89 | |
| Steunschijf | ||||
| 321/34 | 1619PS6014 | 4.18 | 5.06 | |
| Disco de soporte | ||||
| 321/34 | 1610190067 | 2.08 | 2.52 | |
| Pasador Cilíndrico | ||||
| 321/37 | 1613100019 | 1.49 | 1.80 | |
| Disco De Cierre | ||||
| 321/38 | 1600A008AG | 3.44 | 4.16 | |
| Arandela de empuje | ||||
| 321/42 | 1610290099 | 4.94 | 5.98 | |
| Casquillo de guía STM 1800 | ||||
| 321/46 | 1610390066 | 11.37 | 13.76 | |
| Resorte de compresión | ||||
| 321/50 | 1614611020 | 2.86 | 3.46 | |
| Anillo O | ||||
| 321/58 | 1610210178 | 1.49 | 1.80 | |
| Anillo de sello del eje | ||||
| 321/59 | 1600A009VC | 2.86 | 3.46 | |
| Anillo O | ||||
| 321/60 | 1610210176 | 1.00 | 1.21 | |
| Anillo de retención | ||||
| 321/72 | 1604601027 | 1.00 | 1.21 | |
| Anillo de retención | ||||
| 321/82 | 1614601034 | 2.08 | 2.52 | |
| Anillo de retención | ||||
| 321/83 | 1604601028 | 1.00 | 1.21 | |
| Tornillo avellanado VN-HK 85 M5x10 | ||||
| 356/217 | 2603421229 | 1.49 | 1.80 | |
| Manga de guía | ||||
| 390/89 | 1600A00NC8 | 2.40 | 2.90 | |
| Casquillo de brida KS 60 E | ||||
| 390/90 | 1610590016 | 4.18 | 5.06 | |
| Anillo de respaldo | ||||
| 390/91 | 1610200033 | 2.86 | 3.46 | |
| Resorte de compresión | ||||
| 390/95 | 1614643016 | 2.08 | 2.52 | |
| Anillo de retención | ||||
| 390/97 | 1614601047 | 1.49 | 1.80 | |
| Tope de profundidad TSF 55 EBQ | ||||
| 651 | 1613001009 | 3.44 | 4.16 | |
| Bloqueo | ||||
| 691/895 | 1615438409 | 6.73 | 8.14 | |
| Bloqueo | ||||
| 691/895 | 1615438431 | 6.73 | 8.14 | |
| Carcasa del motor | ||||
| 801 | 1617000558 | 26.62 | 32.21 | |
| Interruptor de encendido y apagado | ||||
| 804 | 16170006D4 | 17.60 | 21.30 | |
| Cable de alimentación | ||||
| 805 | 1607000392 | 21.30 | 25.77 | |
| Codo final | ||||
| 806 | 1900452012 | 1.49 | 1.80 | |
| Clip de cable | ||||
| 807 | 2601035001 | 1.49 | 1.80 | |
| Placa de identificación | ||||
| 808 | 160111A3H5 | 2.40 | 2.90 | |
| KIT DE SERVICIO 115V | ||||
| 811 | 1607000485 | 82.63 | 99.98 | |
| KIT DE SERVICIO 115V | ||||
| 811 | 1617000525 | 9.67 | 11.70 | |
| Brida Intermedia | ||||
| 820 | 16170006DX | 26.62 | 32.21 | |
| Manguera | ||||
| 821 | 1617000V42 | 67.98 | 82.26 | |
| Eje Dentado | ||||
| 823 | 1617000579 | 33.33 | 40.33 | |
| CASQUILLO | ||||
| 825 | 1617000895 | 43.12 | 52.18 | |
| Tapa protectora | ||||
| 825/203 | 1610508047 | 2.08 | 2.52 | |
| Pasador de golpe | ||||
| 828 | 1617000V43 | 43.12 | 52.18 | |
| Casquillo de sujeción | ||||
| 833 | 1610590014 | 2.08 | 2.52 | |
| Caja de engranajes | ||||
| 840 | 1617000683 | 34.82 | 42.13 | |
| Elemento de conmutación | ||||
| 861 | 1615820097 | 4.94 | 5.98 | |
| Disco de soporte | ||||
| 864 | 1617000A07 | 10.90 | 13.19 | |
| Anillo de retención | ||||
| 883 | 1604601028 | 1.00 | 1.21 | |
| OJAL | ||||
| 890 | 1617000V41 | 10.90 | 13.19 | |
| Tubo del martillo | ||||
| 891 | 16170006CS | 91.33 | 110.51 | |
| Tubo de Grasa 45 ml | ||||
| 893 | 1615430002 | 47.53 | 57.51 | |
| Tubo de Grasa 45 ml | ||||
| 895 | 1615430001 | 22.88 | 27.68 | |
| Tubo de Grasa 45 ml | ||||
| 896 | 1615430020 | 18.94 | 22.92 | |
| Depósito de aceite | ||||
| 897 | 1615430019 | 61.93 | 74.94 | |
