Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3611BA3001 ( GBH2-26 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

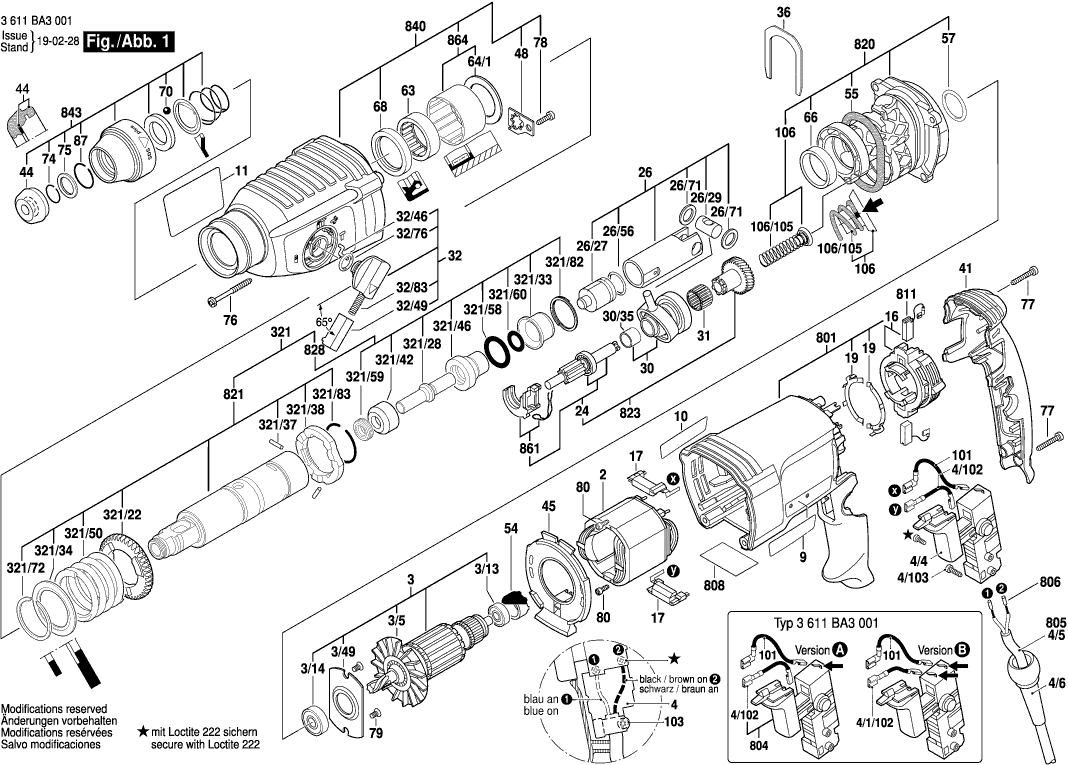

Dibujo técnico de los/las Bosch 3611BA3001 ( GBH2-26 )

Lista de las piezas de repuesto de Bosch 3611BA3001 ( GBH2-26 )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Campo 230V
2 1614220117 12.41 15.02
Armazón
3 1614010709 36.85 44.59
RODAMIENTO DE BOLAS OSC 18
3/13 1610905025 5.33 6.45
RODAMIENTO DE BOLAS OSC 18
3/14 1610905048 6.54 7.91
Escudo de extremo
3/49 1615700044 1.70 2.06
Ventilador Sunon PMD2412PMB1-A
3/5 1616610094 1.70 2.06
Cable de conexión MX 1200/2 E EF
4/1/102 1614449021 0.83 1.00
Cable de conexión
4/102 1614449015 1.18 1.43
Tornillo de engrase AW 10 3x25
4/103 1613435034 0.83 1.00
OJAL
4/6 1600703034 1.94 2.35
Placa del fabricante GBH 2000
9 160111C0PR 1.94 2.35
Placa del fabricante GBH 2000
10 160111C0PS 1.94 2.35
Placa de Referencia
11 1611110X17 2.71 3.28
Placa del cepillo
16 1614336061 13.93 16.86
Filtro de interferencias TURBO II R1 ET-BG
17 1614465011 5.33 6.45
Contacto de Interruptor
19 1611329024 1.18 1.43
Eje Dentado
24 16170006EJ 20.42 24.71
Pistón del martillo
26 1617000557 20.42 24.71
Pistón del martillo
26 1600A01U34 15.71 19.01
Golpeador
26/27 1610311018 13.93 16.86
Pasador del pistón
26/29 1613105012 2.71 3.28
Anillo O
26/56 1610210187 1.70 2.06
Arandela de ajuste 0,4 MM DE ESPESOR
26/71 1610101011 1.18 1.43
Rodamiento de Transmisión En Dibujo Pos.830
30 1615819028 20.42 24.71
Rodamiento de Transmisión En Dibujo Pos.830
30 1600A01U33 15.71 19.01
COJINETE DE MANGA
30/35 1610202024 4.10 4.96
Ensamble de rodillos de aguja
31 1610913016 2.71 3.28
Manija de Abrazadera
32 1612026037 7.58 9.17
Pasador de conducción
32/46 1614690002 1.18 1.43
Botón de interruptor
32/49 1612026035 1.18 1.43
Anillo O
32/76 1610210046 1.70 2.06
Resorte de compresión
32/83 1614611006 2.71 3.28
PLACA DE MONTAJE
36 1611016003 1.70 2.06
Cubierta de la carcasa VERDE
41 1615500343 6.54 7.91
Tapa protectora
44 1610508047 1.70 2.06
Anillo deflector de aire
45 1610522013 1.70 2.06
Indicador DF 700
47 1613100030 2.24 2.71
Arandela De Pestaña
48 1611098008 1.70 2.06
Casquillo de goma
54 1610502016 0.83 1.00
Anillo de sellado
55 1610290226 2.71 3.28
Anillo O
57 1610210068 1.18 1.43
Manga de aguja AGC 18
63 1610910063 4.70 5.69
Disco de soporte
64/1 1610190060 1.70 2.06
COJINETE DE MANGA
66 1610202021 1.94 2.35
Sello de labio del eje rotatorio
68 1610283036 5.83 7.05
Pelota
70 1903230013 1.70 2.06
Anillo de retención
74 1614601027 0.83 1.00
Arandela de retención 1,8 MM DE ESPESOR
75 1610101629 0.83 1.00
Tornillo para roscar M6x25 MM
76 160343000A 0.83 1.00
Tornillo Torx con cabeza ovalada 4x30
77 2603490024 1.18 1.43
Tornillo Torx con cabeza ovalada 4x30
78 2603490022 0.83 1.00
Tornillo para roscar M6x25 MM
79 1613435023 0.83 1.00
TORNILLO M4X35
80 1613435043 0.83 1.00
Anillo de retención
87 160460102S 0.83 1.00
Cable de conexión
101 1614449014 1.70 2.06
COJINETE DE MANGA
106 1614611022 1.94 2.35
Resorte de compresión
106/105 1614611021 1.18 1.43
Mango auxiliar M10
120 160202508X 13.93 16.86
Mango auxiliar M10
120/120 160202507H 8.45 10.22
ANILLO DE SUJECIÓN D38X1,75
120/124 1611316021 2.24 2.71
Tornillo de cabeza de martillo M8x40 MM
120/125 1613490002 3.31 4.01
Abrazadera de Soporte
120/802 1617000475 7.58 9.17
Manga de trinquete
321 1600A019EW 73.72 89.20
Engranaje Cilíndrico
321/22 1616312004 9.53 11.53
Pasador de golpe
321/28 1613124081 7.58 9.17
Casquillo de sujeción
321/33 1610590014 1.70 2.06
Disco de soporte
321/34 1610190067 1.70 2.06
Pasador Cilíndrico
321/37 1613100019 1.18 1.43
Disco De Cierre
321/38 1600A008AG 2.71 3.28
Arandela de empuje
321/42 1610102073 4.10 4.96
Casquillo de guía STM 1800
321/46 1610390051 5.33 6.45
Resorte de compresión
321/50 1614611020 2.24 2.71
Anillo O
321/58 1610210178 1.18 1.43
Sello de labio del eje rotatorio
321/59 1610283035 4.70 5.69
Anillo O
321/60 1610210176 0.83 1.00
Anillo O
321/62 1610210179 1.94 2.35
Anillo de retención
321/72 1604601027 0.83 1.00
Anillo de retención
321/82 1614601034 1.70 2.06
Anillo de retención
321/83 1604601028 0.83 1.00
Tope de profundidad TSF 55 EBQ
651 1613001009 2.71 3.28
Bloqueo
691/895 1615438409 5.33 6.45
Carcasa del motor
801 1617000558 23.75 28.74
Interruptor de encendido y apagado
804 16170006D4 15.71 19.01
Cable de alimentación
805 1607000392 15.71 19.01
Codo final
806 1900452012 0.83 1.00
Placa de identificación
808 160111A3H5 1.94 2.35
KIT DE SERVICIO 115V
811 1607000485 73.72 89.20
KIT DE SERVICIO 115V
811 1617000525 8.45 10.22
Brida Intermedia
820 16170006DX 23.75 28.74
Manguera
821 1617000564 60.65 73.39
CASQUILLO
821 1618597129 55.25 66.85
Eje Dentado
823 1617000579 29.75 36.00
CASQUILLO
825 1617000598 49.56 59.97
Pasador de golpe
828 1600A019F0 29.75 36.00
Caja de engranajes
840 1607000C5N 40.61 49.14
Funda Protectora
843 1617000582 8.45 10.22
Elemento de conmutación
861 1615820097 4.10 4.96
Disco de soporte
864 1617000A07 8.45 10.22
No hay información disponible, no se puede pedir
870 1613523011
Tornillo avellanado VN-HK 85 M5x10
870/2 2603421207 1.18 1.43
Mandril
871 1608571088 23.75 28.74
Llave de mandril
872 2607950007 5.33 6.45
