Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3611B67080 ( GBH2-28D )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

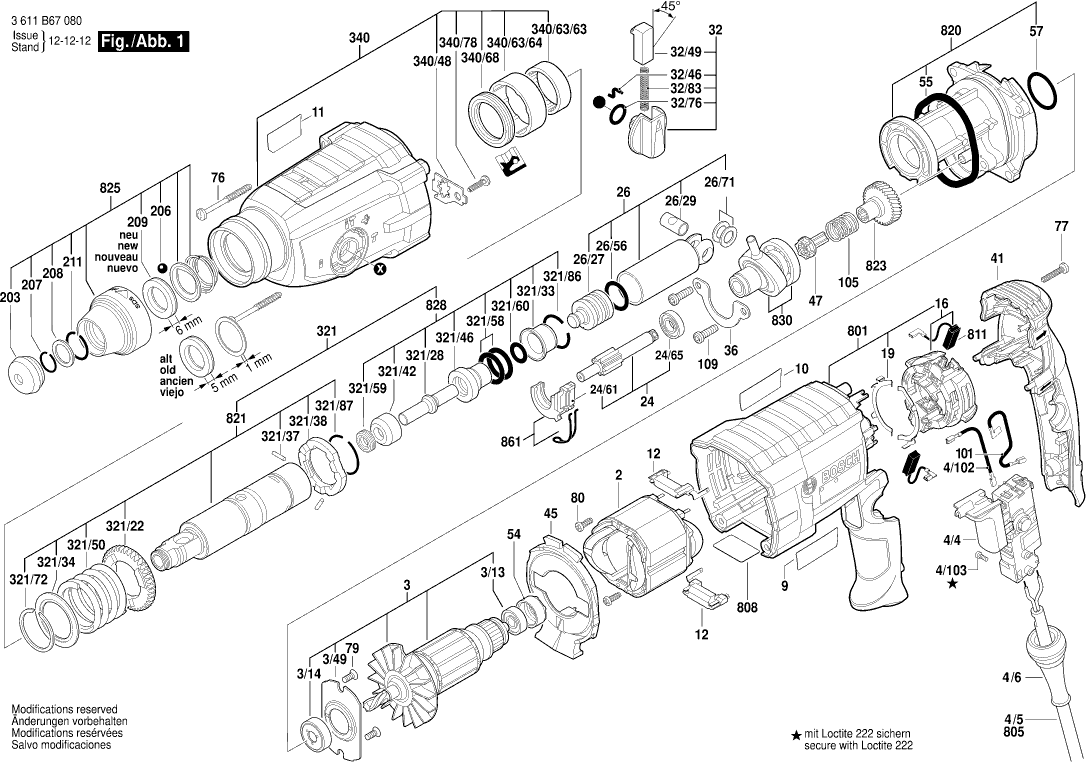

Dibujo técnico de los/las Bosch 3611B67080 ( GBH2-28D )
Lista de las piezas de repuesto de Bosch 3611B67080 ( GBH2-28D )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Campo 230V | ||||
| 2 | 1614220221 | 15.71 | 19.01 | |
| Armazón | ||||
| 3 | 1614010270 | 60.65 | 73.39 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 3/13 | 1610905032 | 4.10 | 4.96 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 3/14 | 1610905048 | 6.54 | 7.91 | |
| Escudo de extremo | ||||
| 3/49 | 1615700044 | 1.70 | 2.06 | |
| Cable de conexión | ||||
| 4/102 | 1614449015 | 1.18 | 1.43 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 4/103 | 1613435034 | 0.83 | 1.00 | |
| Interruptor | ||||
| 4/4 | 1617200532 | 18.19 | 22.01 | |
| Cable de alimentación | ||||
| 4/5 | 1614460090 | 13.93 | 16.86 | |
| OJAL | ||||
| 4/6 | 1600703034 | 1.94 | 2.35 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1611110Z98 | 1.94 | 2.35 | |
| Placa del fabricante GBH 2000 | ||||
| 10 | 1611110Z99 | 1.94 | 2.35 | |
| Placa de Referencia | ||||
| 11 | 1611110W02 | 1.94 | 2.35 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 12 | 1614465011 | 5.33 | 6.45 | |
| Placa del cepillo | ||||
| 16 | 1614336093 | 13.93 | 16.86 | |
| Contacto de Interruptor | ||||
| 19 | 1611329024 | 1.18 | 1.43 | |
| Eje Dentado | ||||
| 24 | 16170006EJ | 20.42 | 24.71 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 24/65 | 1610905016 | 7.58 | 9.17 | |
| Pistón del martillo | ||||
| 26 | 16170006A5 | 33.45 | 40.47 | |
| Golpeador | ||||
| 26/27 | 1610311019 | 15.71 | 19.01 | |
| Pasador del pistón | ||||
| 26/29 | 1600A01TD0 | 3.31 | 4.01 | |
| Anillo O | ||||
| 26/56 | 1610210121 | 1.94 | 2.35 | |
| Disco de Guía | ||||
| 26/71 | 1610100016 | 1.18 | 1.43 | |
| Manija de Abrazadera | ||||
| 32 | 1612026037 | 7.58 | 9.17 | |
| Pasador de conducción | ||||
| 32/46 | 1614690002 | 1.18 | 1.43 | |
| Botón de interruptor | ||||
| 32/49 | 1612026035 | 1.18 | 1.43 | |
| Anillo O | ||||
| 32/76 | 1610210046 | 1.70 | 2.06 | |
| Resorte de compresión | ||||
| 32/83 | 1614611006 | 2.71 | 3.28 | |
| Soporte de Rodamiento | ||||
| 36 | 1615808106 | 1.18 | 1.43 | |
| Cubierta de la carcasa VERDE | ||||
| 41 | 1615500428 | 7.58 | 9.17 | |
| Anillo deflector de aire | ||||
| 45 | 1610522015 | 1.70 | 2.06 | |
| Elemento de conmutación | ||||
| 47 | 1616312010 | 4.70 | 5.69 | |
| Casquillo de goma | ||||
| 54 | 1610502016 | 0.83 | 1.00 | |
| Anillo O | ||||
| 55 | 1610290104 | 2.71 | 3.28 | |
| Anillo O | ||||
| 57 | 1610210208 | 1.18 | 1.43 | |
| Tornillo para roscar M6x25 MM | ||||
| 76 | 160343000A | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 77 | 2603490024 | 1.18 | 1.43 | |
| Ya no disponible, sin reemplazo | ||||
| 79 | 1613435042 | |||
| TORNILLO M4X35 | ||||
| 80 | 1613435043 | 0.83 | 1.00 | |
| Cable de conexión | ||||
| 101 | 1614449014 | 1.70 | 2.06 | |
| Resorte de compresión | ||||
| 105 | 1614643027 | 1.18 | 1.43 | |
| Tornillo para roscar M6x25 MM | ||||
| 109 | 160343508E | 0.83 | 1.00 | |
| Mango auxiliar M10 | ||||
| 120 | 160202508X | 13.93 | 16.86 | |
| Mango auxiliar M10 | ||||
| 120/120 | 160202507H | 8.45 | 10.22 | |
| ANILLO DE SUJECIÓN D38X1,75 | ||||
| 120/124 | 1611316021 | 2.24 | 2.71 | |
| Tornillo de cabeza de martillo M8x40 MM | ||||
| 120/125 | 1613490002 | 3.31 | 4.01 | |
| Abrazadera de Soporte | ||||
| 120/802 | 1617000475 | 7.58 | 9.17 | |
| Tapa protectora | ||||
| 203 | 1610508047 | 1.70 | 2.06 | |
| Pelota | ||||
| 206 | 1613230003 | 1.18 | 1.43 | |
| Anillo de retención | ||||
| 207 | 1614601027 | 0.83 | 1.00 | |
| Arandela de retención 1,8 MM DE ESPESOR | ||||
| 208 | 1610101629 | 0.83 | 1.00 | |
| Arandela de Fricción | ||||
| 209 | 1610102638 | 2.71 | 3.28 | |
| Anillo de retención | ||||
| 211 | 160460102S | 0.83 | 1.00 | |
| Embrague de herramienta | ||||
| 321 | 16170006CA | 95.99 | 116.15 | |
| Engranaje Cilíndrico | ||||
| 321/22 | 1616312004 | 9.53 | 11.53 | |
| Pasador de golpe | ||||
| 321/28 | 1613124098 | 15.71 | 19.01 | |
| Casquillo de sujeción | ||||
| 321/33 | 1610590020 | 5.33 | 6.45 | |
| Disco de soporte | ||||
| 321/34 | 1610190067 | 1.70 | 2.06 | |
| Pasador Cilíndrico | ||||
| 321/37 | 1613100019 | 1.18 | 1.43 | |
| Disco De Cierre | ||||
| 321/38 | 1600A008AG | 2.71 | 3.28 | |
| Arandela de empuje | ||||
| 321/42 | 1610102084 | 6.54 | 7.91 | |
| Casquillo de guía STM 1800 | ||||
| 321/46 | 1610390068 | 12.41 | 15.02 | |
| Resorte de compresión | ||||
| 321/50 | 1614615008 | 4.70 | 5.69 | |
| Anillo O | ||||
| 321/58 | 1610210105 | 3.31 | 4.01 | |
| Anillo de sello del eje | ||||
| 321/59 | 1600A009VC | 2.24 | 2.71 | |
| Anillo O | ||||
| 321/60 | 1610210209 | 1.18 | 1.43 | |
| Anillo de retención | ||||
| 321/72 | 1604601027 | 0.83 | 1.00 | |
| Anillo de retención | ||||
| 321/86 | 1614601034 | 1.70 | 2.06 | |
| Anillo de retención | ||||
| 321/87 | 1604601028 | 0.83 | 1.00 | |
| Caja de engranajes | ||||
| 340 | 16170006CU | 44.82 | 54.23 | |
| Arandela De Pestaña | ||||
| 340/48 | 1611098008 | 1.70 | 2.06 | |
| Manga de aguja AGC 18 | ||||
| 340/63/63 | 1610910063 | 4.70 | 5.69 | |
| MANGUITO EXCÉNTRICO | ||||
| 340/63/64 | 1610390069 | 1.70 | 2.06 | |
| Sello de labio del eje rotatorio | ||||
| 340/68 | 1610283036 | 5.83 | 7.05 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 340/78 | 2603490022 | 0.83 | 1.00 | |
| Tope de profundidad TSF 55 EBQ | ||||
| 688 | 1613001009 | 2.71 | 3.28 | |
| Carcasa del motor | ||||
| 801 | 16170006BS | 33.45 | 40.47 | |
| Placa de identificación | ||||
| 808 | 160111A3H5 | 1.94 | 2.35 | |
| KIT DE SERVICIO 115V | ||||
| 811 | 1617000525 | 8.45 | 10.22 | |
| Brida Intermedia | ||||
| 820 | 16170006BT | 44.82 | 54.23 | |
| CASQUILLO | ||||
| 821 | 16170006C9 | 60.65 | 73.39 | |
| Manga de engranaje | ||||
| 823 | 16170006BW | 18.19 | 22.01 | |
| CASQUILLO | ||||
| 825 | 16170006CB | 9.53 | 11.53 | |
| Pasador de golpe | ||||
| 828 | 1617000697 | 44.82 | 54.23 | |
| Rodamiento de Transmisión En Dibujo Pos.830 | ||||
| 830 | 16170006CT | 40.61 | 49.14 | |
| Elemento de conmutación | ||||
| 861 | 1615820097 | 4.10 | 4.96 | |
| No hay información disponible, no se puede pedir | ||||
| 870 | 1613523011 | |||
| Tornillo avellanado VN-HK 85 M5x10 | ||||
| 870/2 | 2603421207 | 1.18 | 1.43 | |
| Mandril | ||||
| 871 | 1608571069 | 20.42 | 24.71 | |
| Llave de mandril | ||||
| 872 | 2607950007 | 5.33 | 6.45 | |
| Bloqueo | ||||
| 895 | 1615438409 | 5.33 | 6.45 | |
