Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3611B5A487 ( GBH2000DRE )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

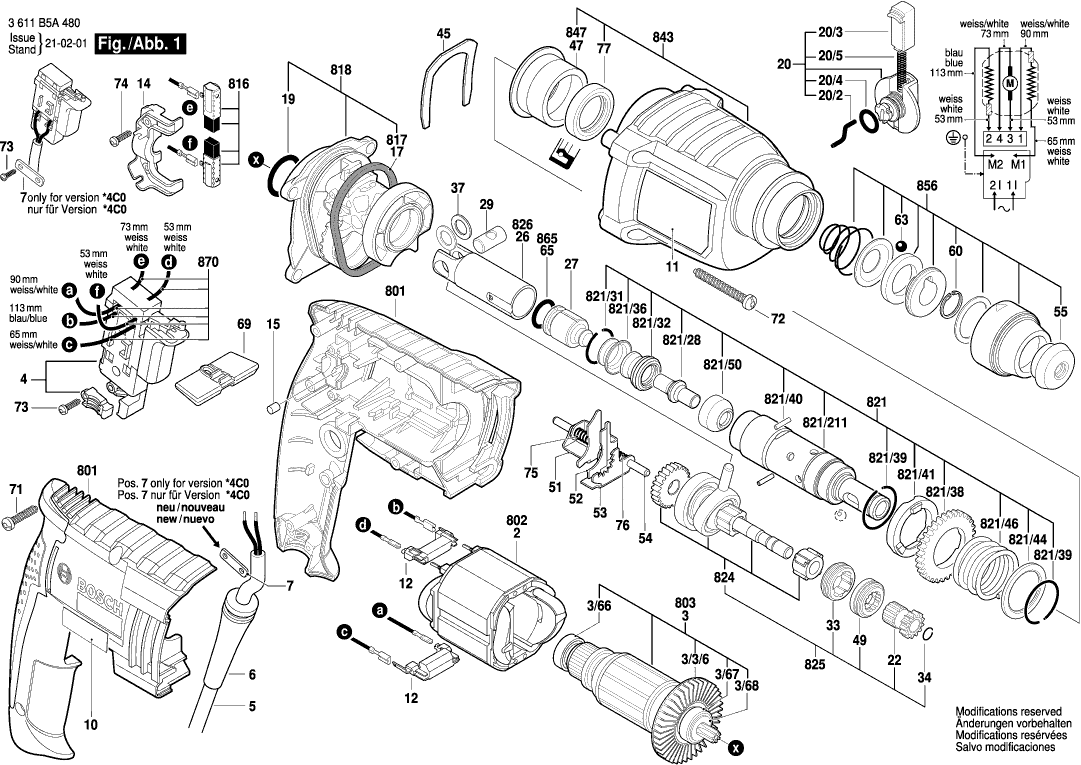

Dibujo técnico de los/las Bosch 3611B5A487 ( GBH2000DRE )
Lista de las piezas de repuesto de Bosch 3611B5A487 ( GBH2000DRE )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Campo 230V | ||||
| 2 | 1619P08306 | 15.71 | 19.01 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 3/3/6 | 2606610097 | 2.71 | 3.28 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 3/66 | 1900905029 | 15.71 | 19.01 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 3/67 | 1610905047 | 5.83 | 7.05 | |
| Arandela plana | ||||
| 3/68 | 1600100037 | 0.83 | 1.00 | |
| Interruptor | ||||
| 4 | 1617200542 | 18.19 | 22.01 | |
| Cable de alimentación | ||||
| 5 | 1614460090 | 13.93 | 16.86 | |
| OJAL | ||||
| 6 | 2600703018 | 1.94 | 2.35 | |
| Clip de cable | ||||
| 7 | 1611035007 | 0.83 | 1.00 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 12 | 1617328032 | 5.83 | 7.05 | |
| Puente de cojinete | ||||
| 14 | 1615806187 | 1.70 | 2.06 | |
| Parachoques de goma | ||||
| 15 | 2603100056 | 1.18 | 1.43 | |
| Anillo O | ||||
| 17 | 1610290108 | 1.18 | 1.43 | |
| Anillo O | ||||
| 19 | 1610210184 | 0.83 | 1.00 | |
| Manija de Abrazadera | ||||
| 20 | 1612026151 | 11.88 | 14.37 | |
| Pasador de conducción | ||||
| 20/2 | 1614690009 | 2.71 | 3.28 | |
| Botón de interruptor | ||||
| 20/3 | 1612026035 | 1.18 | 1.43 | |
| Anillo O | ||||
| 20/4 | 1610210046 | 1.70 | 2.06 | |
| Resorte de compresión | ||||
| 20/5 | 1614611006 | 2.71 | 3.28 | |
| Manga de engranaje | ||||
| 22 | 1616328053 | 6.54 | 7.91 | |
| Pistón del martillo | ||||
| 26 | 1618700083 | 7.58 | 9.17 | |
| Golpeador | ||||
| 27 | 1618710085 | 7.58 | 9.17 | |
| Pasador del pistón | ||||
| 29 | 1613100034 | 2.24 | 2.71 | |
| Elemento de conmutación | ||||
| 33 | 1615820103 | 1.94 | 2.35 | |
| Anillo de retención | ||||
| 34 | 1619P00829 | 0.83 | 1.00 | |
| Disco de Guía | ||||
| 37 | 1610100016 | 1.18 | 1.43 | |
| PLACA DE MONTAJE | ||||
| 45 | 1611016003 | 1.70 | 2.06 | |
| COJINETE DE MANGA | ||||
| 47 | 1619P09954 | 4.10 | 4.96 | |
| Elemento de conmutación | ||||
| 49 | 1615820104 | 1.94 | 2.35 | |
| PLACA DE INTERRUPTOR | ||||
| 51 | 1610021004 | 0.83 | 1.00 | |
| PLACA DE INTERRUPTOR | ||||
| 52 | 1610021006 | 0.83 | 1.00 | |
| PLACA DE INTERRUPTOR | ||||
| 53 | 1610021005 | 0.83 | 1.00 | |
| VARILLA DE GUIADO | ||||
| 54 | 1613023005 | 1.18 | 1.43 | |
| Tapa protectora | ||||
| 55 | 1610508052 | 1.18 | 1.43 | |
| Anillo de bloqueo | ||||
| 60 | 1614601077 | 1.18 | 1.43 | |
| Pelota | ||||
| 63 | 1903230013 | 1.70 | 2.06 | |
| Anillo O | ||||
| 65 | 1619P09814 | 0.83 | 1.00 | |
| Interruptor | ||||
| 69 | 1613231030 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 71 | 2603490023 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 72 | 1619P09645 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 73 | 1619P00220 | 0.83 | 1.00 | |
| Tornillo de placa | ||||
| 74 | 1619P00219 | 0.83 | 1.00 | |
| Resorte de compresión | ||||
| 75 | 1614643025 | 0.83 | 1.00 | |
| Resorte de compresión | ||||
| 76 | 1614643023 | 0.83 | 1.00 | |
| Anillo de sello del eje | ||||
| 77 | 1619P09722 | 2.24 | 2.71 | |
| Tope de profundidad TSF 55 EBQ | ||||
| 651 | 2603001009 | 4.10 | 4.96 | |
| Carcasa del motor | ||||
| 801 | 1619P10313 | 23.75 | 28.74 | |
| Ya no disponible, sin reemplazo | ||||
| 803 | 1619P09817 | |||
| KIT DE SERVICIO 115V | ||||
| 816 | 1619P01777 | 8.45 | 10.22 | |
| Brida Intermedia | ||||
| 818 | 1619P09616 | 20.42 | 24.71 | |
| Tubo del martillo | ||||
| 821 | 1619P09617 | 55.25 | 66.85 | |
| Tubo del martillo | ||||
| 821/211 | 1619P09815 | 26.84 | 32.48 | |
| Pasador de golpe | ||||
| 821/28 | 1613124084 | 3.31 | 4.01 | |
| Anillo de retención | ||||
| 821/31 | 1619P09816 | 0.83 | 1.00 | |
| Casquillo de goma | ||||
| 821/32 | 1610508051 | 3.31 | 4.01 | |
| Placa de bloqueo | ||||
| 821/36 | 1610551008 | 1.94 | 2.35 | |
| Engranaje Cilíndrico | ||||
| 821/38 | 1616317084 | 13.93 | 16.86 | |
| Anillo de retención | ||||
| 821/39 | 1614601055 | 0.83 | 1.00 | |
| Pasador Cilíndrico | ||||
| 821/40 | 1613100032 | 0.83 | 1.00 | |
| Disco de Trinquete | ||||
| 821/41 | 1610102072 | 4.70 | 5.69 | |
| Arandela de Fricción | ||||
| 821/44 | 1610102092 | 0.83 | 1.00 | |
| Resorte de compresión | ||||
| 821/46 | 1614630003 | 1.70 | 2.06 | |
| Casquillo de guía STM 1800 | ||||
| 821/50 | 1619P11562 | 7.58 | 9.17 | |
| Mango auxiliar M10 | ||||
| 822 | 160202508X | 13.93 | 16.86 | |
| Mango auxiliar M10 | ||||
| 822/120 | 160202507H | 8.45 | 10.22 | |
| ANILLO DE SUJECIÓN D38X1,75 | ||||
| 822/124 | 1611316021 | 2.24 | 2.71 | |
| Tornillo de cabeza de martillo M8x40 MM | ||||
| 822/125 | 1613490002 | 3.31 | 4.01 | |
| Abrazadera de Soporte | ||||
| 822/802 | 1617000475 | 7.58 | 9.17 | |
| Eje de Transmisión | ||||
| 824 | 1619P09185 | 33.45 | 40.47 | |
| Eje intermedio | ||||
| 825 | 1607000E0P | 36.85 | 44.59 | |
| Caja de engranajes | ||||
| 843 | 1619P09186 | 26.84 | 32.48 | |
| COJINETE DE MANGA | ||||
| 847 | 1600A0013U | 5.33 | 6.45 | |
| Funda Protectora | ||||
| 856 | 16170006D3 | 8.45 | 10.22 | |
| Anillo O | ||||
| 865 | 1610210244 | 1.70 | 2.06 | |
| Cable de conexión MX 1200/2 E EF | ||||
| 870 | 1619P01776 | 4.70 | 5.69 | |
| Tubo de Grasa 45 ml | ||||
| 892 | 1615430020 | 15.71 | 19.01 | |
| Tubo de Grasa 45 ml | ||||
| 893 | 1615430001 | 20.42 | 24.71 | |
