Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0611260503 ( GBH24VRE )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

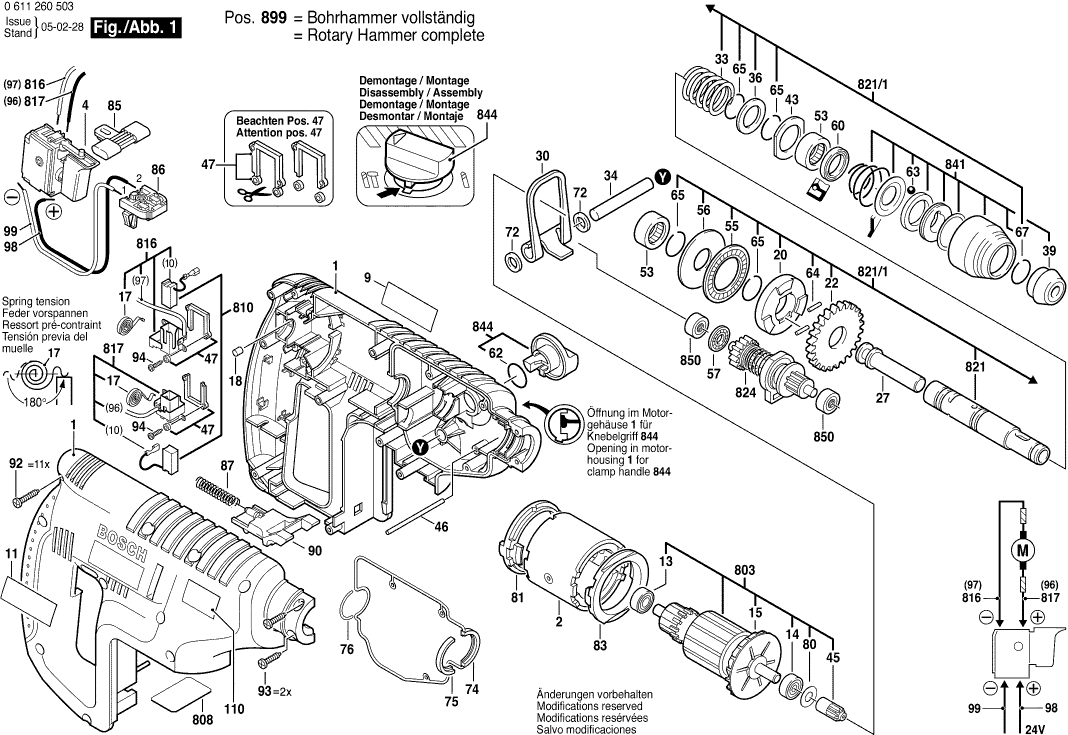

Dibujo técnico de los/las Bosch 0611260503 ( GBH24VRE )
Lista de las piezas de repuesto de Bosch 0611260503 ( GBH24VRE )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Sección de la carcasa | ||||
| 1 | 1615104033 | 23.75 | 28.74 | |
| Carcasa del polo 14,4-24V | ||||
| 2 | 2610942109 | 18.19 | 22.01 | |
| Ya no disponible, sin reemplazo | ||||
| 4 | 1617200067 | |||
| Placa del fabricante GBH 2000 | ||||
| 9 | 1611110A91 | 2.71 | 3.28 | |
| Placa de Referencia | ||||
| 11 | 1611110A92 | 1.70 | 2.06 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 1600905033 | 5.83 | 7.05 | |
| Ya no disponible, sin reemplazo | ||||
| 14 | 2600905052 | |||
| Ventilador Sunon PMD2412PMB1-A | ||||
| 15 | 1616610092 | 5.83 | 7.05 | |
| Muelle en espiral AGC 18 | ||||
| 17 | 1614652008 | 1.70 | 2.06 | |
| Parachoques de goma | ||||
| 18 | 2603100056 | 1.18 | 1.43 | |
| Arandela de retención 1,8 MM DE ESPESOR | ||||
| 20 | 1616409012 | 4.10 | 4.96 | |
| Ya no disponible, sin reemplazo | ||||
| 22 | 1616317613 | |||
| Golpeador | ||||
| 27 | 1618710068 | 5.33 | 6.45 | |
| Ya no disponible, sin reemplazo | ||||
| 30 | 1611911000 | |||
| Resorte de compresión | ||||
| 33 | 1614634008 | 0.83 | 1.00 | |
| Pasador de cojinete | ||||
| 34 | 1613100021 | 0.83 | 1.00 | |
| Disco de soporte | ||||
| 36 | 1610190021 | 1.70 | 2.06 | |
| Tapa protectora | ||||
| 39 | 1610508021 | 0.83 | 1.00 | |
| Disco de soporte | ||||
| 43 | 1610190020 | 0.83 | 1.00 | |
| Piñón de transmisión Z=9 | ||||
| 45 | 1616316602 | 13.93 | 16.86 | |
| Pasador Cilíndrico | ||||
| 46 | 1613160022 | 0.83 | 1.00 | |
| Placa aislante | ||||
| 47 | 1601010010 | 2.24 | 2.71 | |
| Manga de aguja AGC 18 | ||||
| 53 | 1610910077 | 3.31 | 4.01 | |
| Ya no disponible, sin reemplazo | ||||
| 55 | 1610920012 | |||
| Disco de soporte | ||||
| 56 | 1610102030 | 1.94 | 2.35 | |
| Rodamiento de rodillos de empuje NEGRO | ||||
| 57 | 1610920009 | 1.94 | 2.35 | |
| Anillo de sellado | ||||
| 60 | 1610280006 | 1.94 | 2.35 | |
| Anillo O | ||||
| 62 | 1610210125 | 0.83 | 1.00 | |
| Pelota | ||||
| 63 | 1903230013 | 1.70 | 2.06 | |
| Pasador Cilíndrico | ||||
| 64 | 1613100019 | 1.18 | 1.43 | |
| Ya no disponible, sin reemplazo | ||||
| 65 | 1614601018 | |||
| Anillo de bloqueo | ||||
| 67 | 2916659006 | 1.18 | 1.43 | |
| Arandela de ajuste 0,4 MM DE ESPESOR | ||||
| 72 | 1610100007 | 0.83 | 1.00 | |
| Disco de sellado | ||||
| 74 | 1611015045 | 4.10 | 4.96 | |
| Disco de sellado | ||||
| 75 | 1611015041 | 0.83 | 1.00 | |
| Anillo de sellado | ||||
| 76 | 1610210138 | 0.83 | 1.00 | |
| Disco de sellado | ||||
| 80 | 1610100008 | 0.83 | 1.00 | |
| Anillo de localización | ||||
| 81 | 1610290043 | 1.70 | 2.06 | |
| Anillo de localización | ||||
| 83 | 1610290078 | 0.83 | 1.00 | |
| Deslizador de interruptor | ||||
| 85 | 1613231006 | 0.83 | 1.00 | |
| Ya no disponible, sin reemplazo | ||||
| 86 | 1609280157 | |||
| Resorte de compresión | ||||
| 87 | 1614611012 | 4.70 | 5.69 | |
| Deslizador de captura | ||||
| 90 | 1613231007 | 1.18 | 1.43 | |
| Tornillo de placa | ||||
| 92 | 2912401021 | 0.83 | 1.00 | |
| Tornillo de placa | ||||
| 93 | 2912401019 | 0.83 | 1.00 | |
| Tornillo de placa | ||||
| 94 | 2912401007 | 0.83 | 1.00 | |
| Cable de conexión | ||||
| 98 | 1614416012 | 0.83 | 1.00 | |
| Cable de conexión | ||||
| 99 | 1614416011 | 0.83 | 1.00 | |
| Tope de profundidad TSF 55 EBQ | ||||
| 652 | 1613001009 | 2.71 | 3.28 | |
| Batería Acumulador 24V, 3,0Ah, NiCd | ||||
| 653 | 2607335223 | 551.30 | 667.07 | |
| Cargador Rápido SAM 115/7,2-24V, 15 MIN. | ||||
| 654 | 2607224491 | 209.26 | 253.20 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 654 | 2607224493 | 209.26 | 253.20 | |
| Cargador Rápido ROK 220/7,2-24V, 15 MIN. | ||||
| 654 | 2607224495 | 209.26 | 253.20 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 654 | 2607225027 | 113.29 | 137.08 | |
| Cargador rápido GB 230/7,2-24V, 30 min | ||||
| 654 | 2607225029 | 101.94 | 123.35 | |
| Tapa protectora | ||||
| 655 | 1610508032 | 1.70 | 2.06 | |
| Tubo de Grasa 30 ML | ||||
| 661 | 1615430010 | 5.33 | 6.45 | |
| Armazón | ||||
| 803 | 1617000511 | 91.56 | 110.79 | |
| Placa de identificación | ||||
| 808 | 160111A3H9 | 1.94 | 2.35 | |
| Ya no disponible, sin reemplazo | ||||
| 810 | 1617014131 | |||
| Ya no disponible, sin reemplazo | ||||
| 816 | 1617000379 | |||
| Ya no disponible, sin reemplazo | ||||
| 817 | 1617000380 | |||
| Mango auxiliar M10 | ||||
| 820 | 2602025118 | 11.88 | 14.37 | |
| Mango auxiliar M10 | ||||
| 820/120 | 1612025019 | 5.33 | 6.45 | |
| ANILLO DE SUJECIÓN D38X1,75 | ||||
| 820/124 | 1611316006 | 1.94 | 2.35 | |
| Tornillo de cabeza de martillo M8x40 MM | ||||
| 820/125 | 1613490002 | 3.31 | 4.01 | |
| Abrazadera de Soporte | ||||
| 820/802 | 2608040176 | 5.33 | 6.45 | |
| Tubo del martillo SDS-PLUS | ||||
| 821 | 1617000320 | 26.84 | 32.48 | |
| Ya no disponible, sin reemplazo | ||||
| 821/1 | 1617000375 | |||
| Eje intermedio | ||||
| 824 | 1617000314 | 33.45 | 40.47 | |
| Ya no disponible, sin reemplazo | ||||
| 841 | 1617000303 | |||
| Manija de Abrazadera | ||||
| 844 | 1617000322 | 2.71 | 3.28 | |
| COJINETE | ||||
| 850 | 1617000975 | 4.70 | 5.69 | |
| Ya no disponible, sin reemplazo | ||||
| 899 | 0611260503 | |||
