Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3611B3A041 ( GBH3-28DRE )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

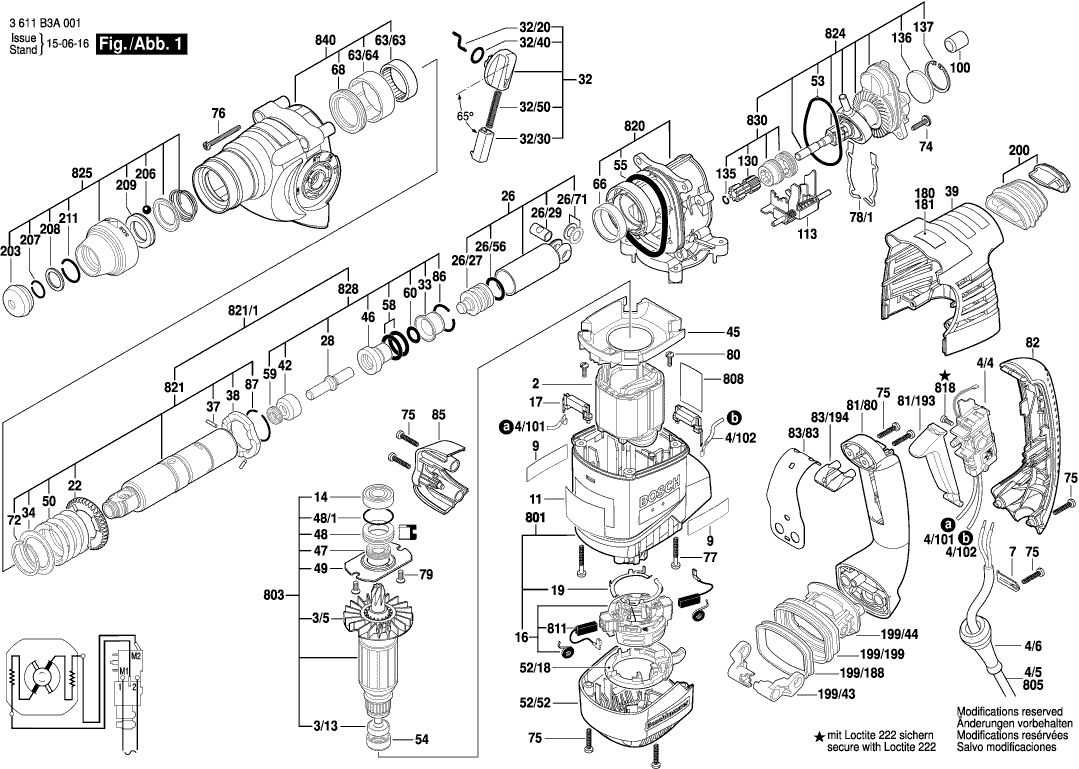

Dibujo técnico de los/las Bosch 3611B3A041 ( GBH3-28DRE )

Lista de las piezas de repuesto de Bosch 3611B3A041 ( GBH3-28DRE )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Campo 230V
2 1614220117 12.41 15.02
RODAMIENTO DE BOLAS OSC 18
3/13 1610905032 4.10 4.96
Ventilador Sunon PMD2412PMB1-A
3/5 1616610104 6.54 7.91
Cable de conexión
4/101 1614490015 2.24 2.71
Cable de conexión
4/102 1614490016 2.24 2.71
Interruptor
4/4 1617200127 23.75 28.74
OJAL
4/6 1600703034 1.94 2.35
Abrazadera de sujeción
7 1601302017 0.83 1.00
Placa del fabricante GBH 2000
9 1611110Z41 1.94 2.35
Placa de Referencia
11 1611110Z43 1.94 2.35
RODAMIENTO DE BOLAS OSC 18
14 1610905044 6.54 7.91
Placa del cepillo
16 1614336064 15.71 19.01
Filtro de interferencias TURBO II R1 ET-BG
17 1614465011 5.33 6.45
Contacto de Interruptor
19 1611329024 1.18 1.43
Engranaje Cilíndrico
22 1616312004 9.53 11.53
Pistón del martillo
26 16170006A5 33.45 40.47
Golpeador
26/27 1610311019 15.71 19.01
Pasador del pistón
26/29 1600A01TD0 3.31 4.01
Anillo O
26/56 1610210121 1.94 2.35
Disco de Guía
26/71 1610100016 1.18 1.43
Pasador de golpe
28 1613124098 15.71 19.01
Manija de Abrazadera
32 1612026151 11.88 14.37
Pasador de conducción
32/20 1614690009 2.71 3.28
Botón de interruptor
32/30 1612026035 1.18 1.43
Anillo O
32/40 1610210046 1.70 2.06
Resorte de compresión
32/50 1614611006 2.71 3.28
Casquillo de sujeción
33 1610590020 5.33 6.45
Disco de soporte
34 1610190067 1.70 2.06
Pasador Cilíndrico
37 1613100019 1.18 1.43
Disco De Cierre
38 1600A008AG 2.71 3.28
Cubierta del engranaje
39 1615808102 10.73 12.98
Arandela de empuje
42 1610102084 6.54 7.91
Anillo deflector de aire
45 1610591046 1.18 1.43
Casquillo de guía STM 1800
46 1610390068 12.41 15.02
Sello de labio del eje rotatorio
47 1610283047 9.53 11.53
Anillo de Cojinete
48 1610290102 5.33 6.45
Anillo O
48/1 1610210208 1.18 1.43
Escudo de extremo
49 1615700044 1.70 2.06
Resorte de compresión
50 1614615008 4.70 5.69
Manga del embrague
52/18 1610290098 3.31 4.01
Cubierta
52/52 1615108154 7.58 9.17
Anillo O
53 1610210245 2.24 2.71
Anillo Intermedio
54 1600502023 1.70 2.06
Anillo de sellado
55 1610210206 4.70 5.69
Anillo O
58 1610210105 3.31 4.01
Anillo de sello del eje
59 1600A009VC 2.24 2.71
Anillo O
60 1610210209 1.18 1.43
Manga de aguja AGC 18
63/63 1610910063 4.70 5.69
MANGUITO EXCÉNTRICO
63/64 1610390069 1.70 2.06
COJINETE DE MANGA
66 1610202021 1.94 2.35
Sello de labio del eje rotatorio
68 1610283036 5.83 7.05
Anillo de retención
72 1604601027 0.83 1.00
Tornillo Torx con cabeza ovalada 4x30
74 160343000V 0.83 1.00
Tornillo Torx con cabeza ovalada 4x30
75 2603490023 0.83 1.00
Tornillo Torx con cabeza ovalada 4x30
76 2603490027 0.83 1.00
Tornillo para roscar M6x25 MM
77 1613490017 1.94 2.35
Arandela de compensación
78/1 1600A003TA 0.83 1.00
Arandela de compensación
78/1 1600A004FU 0.83 1.00
Arandela de compensación
78/1 1600A004FV 0.83 1.00
Tornillo para roscar M6x25 MM
79 1613435023 0.83 1.00
Tornillo de engrase AW 10 3x25
80 1613435038 0.83 1.00
Trinquete de conmutación
81/193 1612026126 1.94 2.35
Manija TSC 55
81/80 1615133033 8.45 10.22
Placa de mango
82 16170006AE 9.53 11.53
Placa de tornillo
83/194 1610099013 1.70 2.06
Resorte de Hoja
83/83 1614690008 4.10 4.96
CUBIERTA
85 1615500404 2.24 2.71
Anillo de retención
86 1614601034 1.70 2.06
Anillo de retención
87 1604601028 0.83 1.00
Parachoques de goma
100 1610026003 1.18 1.43
Unidad de interruptor
113 1616325002 9.53 11.53
Mango auxiliar M10
120 160202508Y 18.19 22.01
Mango auxiliar M10
120/120 160202507H 8.45 10.22
ANILLO DE SUJECIÓN D38X1,75
120/124 1611316021 2.24 2.71
Tornillo de cabeza de martillo M8x80 MM
120/125 1613490001 6.54 7.91
Abrazadera de Soporte
120/802 1617000685 4.10 4.96
Manga de engranaje
130 1616333049 13.93 16.86
Anillo de retención
135 1614601067 1.18 1.43
Disco de fieltro
136 1610205017 0.83 1.00
Anillo de bloqueo
137 2916660012 1.18 1.43
Placa de advertencia
180 1611110W08 1.94 2.35
Elemento Tensor
199/188 1610209008 2.71 3.28
Fuelles
199/199 1610284002 4.70 5.69
Brazo oscilante
199/43 1612099002 1.94 2.35
Pie basculante
199/44 1614611025 2.24 2.71
Fuelles
200 1610284007 4.70 5.69
Tapa protectora
203 1610508047 1.70 2.06
Pelota
206 1613230003 1.18 1.43
Anillo de retención
207 1614601027 0.83 1.00
Arandela de retención 1,8 MM DE ESPESOR
208 1610101629 0.83 1.00
Arandela de Fricción
209 1610102089 2.24 2.71
Anillo de retención
211 160460102S 0.83 1.00
Tubo de Grasa 30 ML
661 1615430010 5.33 6.45
Tope de profundidad TSF 55 EBQ
688 1613001009 2.71 3.28
Carcasa del motor
801 1617000689 44.82 54.23
Armazón
803 1617000690 81.47 98.58
Cable de alimentación
805 1607000392 15.71 19.01
Placa de identificación
808 160111A3H5 1.94 2.35
KIT DE SERVICIO 115V
811 1617000525 8.45 10.22
Tornillo de cabeza cilíndrica
818 2603410001 1.18 1.43
Brida Intermedia
820 1617000A5J 26.84 32.48
CASQUILLO
821 1617000692 73.72 89.20
CASQUILLO
821/1 1617000693 91.56 110.79
Eje intermedio
824 1617000A5K 55.25 66.85
CASQUILLO
825 1617000695 12.41 15.02
Pasador de golpe
828 1617000697 44.82 54.23
Manga de engranaje
830 1617000698 26.84 32.48
Caja de Mecanismo de Impacto
840 1617000699 49.56 59.97
No hay información disponible, no se puede pedir
870 1613523011
Tornillo avellanado VN-HK 85 M5x10
870/2 2603421207 1.18 1.43
Mandril
871 1608571069 20.42 24.71
Llave de mandril
872 2607950007 5.33 6.45
Ya no disponible, sin reemplazo
895 1615438426
