Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3611J00R00 ( GBH36V-LI )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

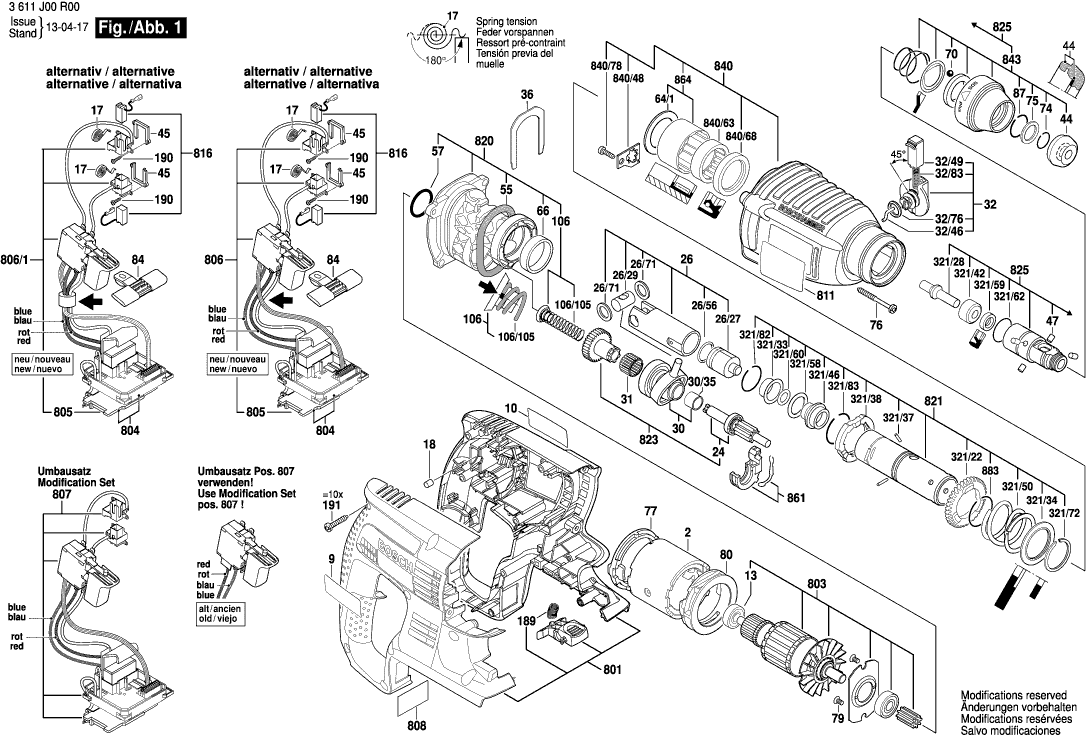

Dibujo técnico de los/las Bosch 3611J00R00 ( GBH36V-LI )
Lista de las piezas de repuesto de Bosch 3611J00R00 ( GBH36V-LI )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del polo 14,4-24V | ||||
| 2 | 2610942109 | 18.19 | 22.01 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1611110Z55 | 1.94 | 2.35 | |
| Placa del fabricante GBH 2000 | ||||
| 10 | 1611110Z56 | 1.94 | 2.35 | |
| Ya no disponible, sin reemplazo | ||||
| 13 | 2600905052 | |||
| Muelle en espiral AGC 18 | ||||
| 17 | 1614652006 | 2.71 | 3.28 | |
| Parachoques de goma | ||||
| 18 | 2603100056 | 1.18 | 1.43 | |
| Eje Dentado | ||||
| 24 | 16170006EJ | 20.42 | 24.71 | |
| Pistón del martillo | ||||
| 26 | 1617000557 | 20.42 | 24.71 | |
| Pistón del martillo | ||||
| 26 | 1600A01U34 | 15.71 | 19.01 | |
| Golpeador | ||||
| 26/27 | 1610311018 | 13.93 | 16.86 | |
| Pasador del pistón | ||||
| 26/29 | 1613105012 | 2.71 | 3.28 | |
| Anillo O | ||||
| 26/56 | 1610210187 | 1.70 | 2.06 | |
| Arandela de ajuste 0,4 MM DE ESPESOR | ||||
| 26/71 | 1610101011 | 1.18 | 1.43 | |
| Rodamiento de Transmisión En Dibujo Pos.830 | ||||
| 30 | 1615819028 | 20.42 | 24.71 | |
| Rodamiento de Transmisión En Dibujo Pos.830 | ||||
| 30 | 1600A01U33 | 15.71 | 19.01 | |
| COJINETE DE MANGA | ||||
| 30/35 | 1610202024 | 4.10 | 4.96 | |
| Ensamble de rodillos de aguja | ||||
| 31 | 1610913016 | 2.71 | 3.28 | |
| Manija de Abrazadera | ||||
| 32 | 1612026037 | 7.58 | 9.17 | |
| Pasador de conducción | ||||
| 32/46 | 1614690002 | 1.18 | 1.43 | |
| Botón de interruptor | ||||
| 32/49 | 1612026035 | 1.18 | 1.43 | |
| Anillo O | ||||
| 32/76 | 1610210046 | 1.70 | 2.06 | |
| Resorte de compresión | ||||
| 32/83 | 1614611006 | 2.71 | 3.28 | |
| PLACA DE MONTAJE | ||||
| 36 | 1611016003 | 1.70 | 2.06 | |
| Tapa protectora | ||||
| 44 | 1610508047 | 1.70 | 2.06 | |
| Placa aislante | ||||
| 45 | 1601010058 | 4.70 | 5.69 | |
| Indicador DF 700 | ||||
| 47 | 1613100030 | 2.24 | 2.71 | |
| Anillo de sellado | ||||
| 55 | 1610290226 | 2.71 | 3.28 | |
| Anillo O | ||||
| 57 | 1610210068 | 1.18 | 1.43 | |
| Disco de soporte | ||||
| 64/1 | 1610190060 | 1.70 | 2.06 | |
| COJINETE DE MANGA | ||||
| 66 | 1610202021 | 1.94 | 2.35 | |
| Pelota | ||||
| 70 | 1903230013 | 1.70 | 2.06 | |
| Anillo de retención | ||||
| 74 | 1614601027 | 0.83 | 1.00 | |
| Arandela de retención 1,8 MM DE ESPESOR | ||||
| 75 | 1610101629 | 0.83 | 1.00 | |
| Tornillo para roscar M6x25 MM | ||||
| 76 | 160343000A | 0.83 | 1.00 | |
| Anillo de localización | ||||
| 77 | 1610290043 | 1.70 | 2.06 | |
| Tornillo para roscar M6x25 MM | ||||
| 79 | 1613435023 | 0.83 | 1.00 | |
| Anillo de localización | ||||
| 80 | 1610290084 | 5.33 | 6.45 | |
| Deslizador de interruptor | ||||
| 84 | 1613231017 | 1.18 | 1.43 | |
| Anillo de retención | ||||
| 87 | 160460102S | 0.83 | 1.00 | |
| COJINETE DE MANGA | ||||
| 106 | 1614611022 | 1.94 | 2.35 | |
| Resorte de compresión | ||||
| 106/105 | 1614611021 | 1.18 | 1.43 | |
| Resorte de compresión | ||||
| 189 | 1614610015 | 3.31 | 4.01 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 190 | 2603490017 | 1.70 | 2.06 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 191 | 2603490023 | 0.83 | 1.00 | |
| Engranaje Cilíndrico | ||||
| 321/22 | 1616312004 | 9.53 | 11.53 | |
| Pasador de golpe | ||||
| 321/28 | 1613124081 | 7.58 | 9.17 | |
| Casquillo de sujeción | ||||
| 321/33 | 1610590014 | 1.70 | 2.06 | |
| Disco de soporte | ||||
| 321/34 | 1610190067 | 1.70 | 2.06 | |
| Pasador Cilíndrico | ||||
| 321/37 | 1613100019 | 1.18 | 1.43 | |
| Disco De Cierre | ||||
| 321/38 | 1600A008AG | 2.71 | 3.28 | |
| Arandela de empuje | ||||
| 321/42 | 1610102073 | 4.10 | 4.96 | |
| Casquillo de guía STM 1800 | ||||
| 321/46 | 1610390051 | 5.33 | 6.45 | |
| Resorte de compresión | ||||
| 321/50 | 1614611020 | 2.24 | 2.71 | |
| Anillo O | ||||
| 321/58 | 1610210178 | 1.18 | 1.43 | |
| Sello de labio del eje rotatorio | ||||
| 321/59 | 1610283035 | 4.70 | 5.69 | |
| Anillo O | ||||
| 321/60 | 1610210176 | 0.83 | 1.00 | |
| Anillo O | ||||
| 321/62 | 1610210179 | 1.94 | 2.35 | |
| Anillo de retención | ||||
| 321/72 | 1604601027 | 0.83 | 1.00 | |
| Anillo de retención | ||||
| 321/82 | 1614601034 | 1.70 | 2.06 | |
| Anillo de retención | ||||
| 321/83 | 1604601028 | 0.83 | 1.00 | |
| Mango auxiliar M10 | ||||
| 650 | 160202508X | 13.93 | 16.86 | |
| Mango auxiliar M10 | ||||
| 650/120 | 160202507H | 8.45 | 10.22 | |
| ANILLO DE SUJECIÓN D38X1,75 | ||||
| 650/124 | 1611316021 | 2.24 | 2.71 | |
| Tornillo de cabeza de martillo M8x40 MM | ||||
| 650/125 | 1613490002 | 3.31 | 4.01 | |
| Abrazadera de Soporte | ||||
| 650/802 | 1617000475 | 7.58 | 9.17 | |
| Tope de profundidad TSF 55 EBQ | ||||
| 651 | 1613001009 | 2.71 | 3.28 | |
| Paquete de Batería Deslizante | ||||
| 653 | 1607A3504R | 342.01 | 413.83 | |
| Paquete de Batería Deslizante | ||||
| 653 | 1607A3504S | 342.01 | 413.83 | |
| Paquete de Batería 36V, 2,0Ah, LI | ||||
| 653 | 2607336003 | 342.01 | 413.83 | |
| Paquete de Batería GBA 36V 6,0Ah H-C Japón | ||||
| 653 | 1607A350RD | 304.19 | 368.07 | |
| Paquete de baterías | ||||
| 653 | 2607336893 | 286.44 | 346.59 | |
| Paquete de Batería GBA 36V 4,0Ah H-C | ||||
| 653 | 1607A350R2 | 233.78 | 282.87 | |
| Paquete de Batería GBA 36V 4,0Ah H-C Japón | ||||
| 653 | 1607A350R4 | 233.78 | 282.87 | |
| Cargador UK | ||||
| 654 | 2607226457 | 148.65 | 179.87 | |
| Cargador Rápido BR 220/18-36V, 1hora | ||||
| 654 | 2607225113 | 130.32 | 157.69 | |
| Cargador Rápido TW 115V/18-36V, 30Min. | ||||
| 654 | 2607225725 | 113.29 | 137.08 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 654 | 2607225909 | 113.29 | 137.08 | |
| Cargador UK | ||||
| 654 | 2607226459 | 113.29 | 137.08 | |
| Cargador UK | ||||
| 654 | 2607226465 | 113.29 | 137.08 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 654 | 2607225103 | 106.68 | 129.08 | |
| Cargador Rápido AUS AL 36V-20 | ||||
| 654 | 2607226277 | 55.25 | 66.85 | |
| Carcasa del motor | ||||
| 801 | 1617000A4W | 26.84 | 32.48 | |
| Armazón | ||||
| 803 | 1617000473 | 101.94 | 123.35 | |
| Módulo electrónico | ||||
| 804 | 1617000890 | 101.94 | 123.35 | |
| Retenedor de Contacto | ||||
| 805 | 1609280425 | 12.41 | 15.02 | |
| Interruptor de encendido y apagado | ||||
| 806 | 1617000889 | 36.85 | 44.59 | |
| Interruptor de encendido y apagado | ||||
| 806/1 | 1600A00175 | 40.61 | 49.14 | |
| Módulo electrónico | ||||
| 807 | 1607233209 | 130.32 | 157.69 | |
| Placa de identificación | ||||
| 808 | 160111A3H9 | 1.94 | 2.35 | |
| Placa de Referencia | ||||
| 811 | 1611110Y46 | 3.31 | 4.01 | |
| KIT DE SERVICIO 115V | ||||
| 816 | 1607000496 | 60.65 | 73.39 | |
| KIT DE SERVICIO 115V | ||||
| 816 | 1617014142 | 8.45 | 10.22 | |
| Brida Intermedia | ||||
| 820 | 1617000883 | 33.45 | 40.47 | |
| Manguera | ||||
| 821 | 1617000564 | 60.65 | 73.39 | |
| Eje Dentado | ||||
| 823 | 1617000884 | 40.61 | 49.14 | |
| CASQUILLO | ||||
| 825 | 1617000598 | 49.56 | 59.97 | |
| Caja de engranajes | ||||
| 840 | 1617000V55 | 29.75 | 36.00 | |
| Arandela De Pestaña | ||||
| 840/48 | 1611098008 | 1.70 | 2.06 | |
| Manga de aguja AGC 18 | ||||
| 840/63 | 1610910063 | 4.70 | 5.69 | |
| Sello de labio del eje rotatorio | ||||
| 840/68 | 1610283036 | 5.83 | 7.05 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 840/78 | 2603490022 | 0.83 | 1.00 | |
| Funda Protectora | ||||
| 843 | 1617000582 | 8.45 | 10.22 | |
| Elemento de conmutación | ||||
| 861 | 1615820097 | 4.10 | 4.96 | |
| Disco de soporte | ||||
| 864 | 1617000A07 | 8.45 | 10.22 | |
| No hay información disponible, no se puede pedir | ||||
| 870 | 1613523011 | |||
| Tornillo avellanado VN-HK 85 M5x10 | ||||
| 870/2 | 2603421207 | 1.18 | 1.43 | |
| Mandril | ||||
| 871 | 1608571088 | 23.75 | 28.74 | |
| Llave de mandril | ||||
| 872 | 2607950007 | 5.33 | 6.45 | |
| Anillo de retención | ||||
| 883 | 1604601028 | 0.83 | 1.00 | |
