Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3611J03R00 ( GBH36V-ECCOMPACT/GBH36V-LIY )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

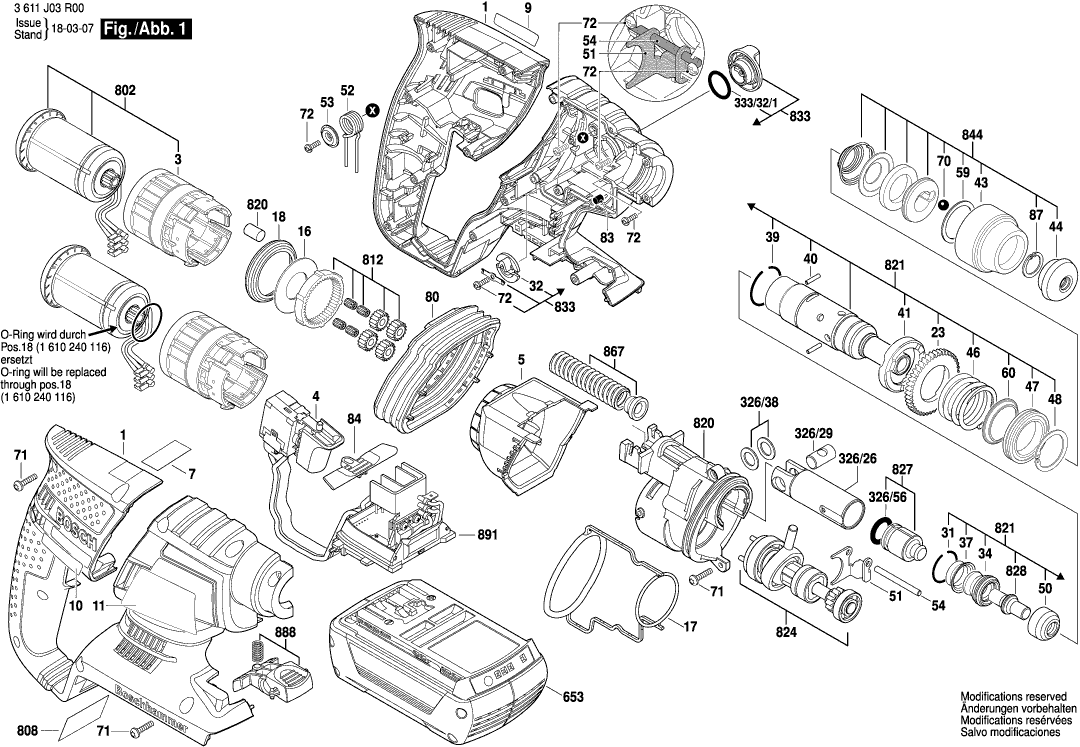

Dibujo técnico de los/las Bosch 3611J03R00 ( GBH36V-ECCOMPACT/GBH36V-LIY )
Lista de las piezas de repuesto de Bosch 3611J03R00 ( GBH36V-ECCOMPACT/GBH36V-LIY )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Sección de la carcasa | ||||
| 1 | 161510817B | 26.84 | 32.48 | |
| Casquillo de Centrado | ||||
| 3 | 1610499067 | 8.45 | 10.22 | |
| Módulo electrónico | ||||
| 4 | 1607233316 | 130.32 | 157.69 | |
| Guía de aire | ||||
| 5 | 1610591044 | 2.24 | 2.71 | |
| PEGATINA EN PAPEL, AUTOADHESIVA | ||||
| 7 | 1611110Z32 | 1.94 | 2.35 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1611110Z40 | 2.24 | 2.71 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111C0UL | 1.94 | 2.35 | |
| Placa del fabricante GBH 2000 | ||||
| 10 | 160111C0UM | 1.94 | 2.35 | |
| Placa de Referencia | ||||
| 11 | 1611110Z39 | 1.94 | 2.35 | |
| Placa de Referencia | ||||
| 11 | 1611110Z23 | 1.94 | 2.35 | |
| Disco de soporte | ||||
| 16 | 1610102637 | 1.18 | 1.43 | |
| Disco de sellado | ||||
| 17 | 1611015060 | 5.33 | 6.45 | |
| Anillo de sellado | ||||
| 18 | 1610290116 | 3.31 | 4.01 | |
| Engranaje Cilíndrico | ||||
| 23 | 1616317084 | 13.93 | 16.86 | |
| Anillo de retención | ||||
| 31 | 1614601053 | 0.83 | 1.00 | |
| Botón de interruptor | ||||
| 32 | 1612026114 | 0.83 | 1.00 | |
| Casquillo de goma | ||||
| 34 | 1610508051 | 3.31 | 4.01 | |
| Placa de bloqueo | ||||
| 37 | 1610551008 | 1.94 | 2.35 | |
| Anillo de retención | ||||
| 39 | 160460102U | 0.83 | 1.00 | |
| Pasador Cilíndrico | ||||
| 40 | 1613100019 | 1.18 | 1.43 | |
| Pasador Cilíndrico | ||||
| 40 | 1613100032 | 0.83 | 1.00 | |
| Disco de Trinquete | ||||
| 41 | 1610102072 | 4.70 | 5.69 | |
| Funda Protectora | ||||
| 43 | 1610499080 | 1.70 | 2.06 | |
| Tapa protectora | ||||
| 44 | 1610508052 | 1.18 | 1.43 | |
| Resorte de compresión | ||||
| 46 | 1614630003 | 1.70 | 2.06 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 47 | 1610905039 | 4.70 | 5.69 | |
| Anillo de retención | ||||
| 48 | 1614601054 | 1.18 | 1.43 | |
| Casquillo de guía STM 1800 | ||||
| 50 | 1619P11562 | 7.58 | 9.17 | |
| Arandela de empuje | ||||
| 50 | 1600A00FL3 | 2.24 | 2.71 | |
| PLACA DE INTERRUPTOR | ||||
| 51 | 1613231014 | 4.10 | 4.96 | |
| Resorte en espiral | ||||
| 52 | 1614690005 | 1.18 | 1.43 | |
| Disco de presión | ||||
| 53 | 1619P00828 | 0.83 | 1.00 | |
| VARILLA DE GUIADO | ||||
| 54 | 1613100033 | 1.18 | 1.43 | |
| Arandela de Fricción | ||||
| 59 | 1610102045 | 0.83 | 1.00 | |
| Disco de soporte | ||||
| 60 | 1610190054 | 1.18 | 1.43 | |
| Pelota | ||||
| 70 | 1903230013 | 1.70 | 2.06 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 71 | 1613435036 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 72 | 2603490017 | 1.70 | 2.06 | |
| Fuelles | ||||
| 80 | 1610415002 | 10.73 | 12.98 | |
| Parachoques de goma | ||||
| 83 | 2603100056 | 1.18 | 1.43 | |
| Deslizador de interruptor | ||||
| 84 | 1613231023 | 1.18 | 1.43 | |
| Anillo de bloqueo | ||||
| 87 | 1614601077 | 1.18 | 1.43 | |
| Mango auxiliar M10 | ||||
| 120 | 1612025078 | 18.19 | 22.01 | |
| Pistón del martillo | ||||
| 326/26 | 1618700083 | 7.58 | 9.17 | |
| Pasador del pistón | ||||
| 326/29 | 1613100034 | 2.24 | 2.71 | |
| Disco de Guía | ||||
| 326/38 | 1610100016 | 1.18 | 1.43 | |
| Anillo O | ||||
| 326/56 | 1610210244 | 1.70 | 2.06 | |
| Anillo O | ||||
| 333/32/1 | 1610210185 | 0.83 | 1.00 | |
| Tope de profundidad TSF 55 EBQ | ||||
| 651 | 2609005615 | 3.31 | 4.01 | |
| Paquete de baterías | ||||
| 653 | 2607336969 | 233.78 | 282.87 | |
| Paquete de Batería Deslizante | ||||
| 653 | 2607336913 | 187.62 | 227.02 | |
| Cargador UK | ||||
| 654 | 2607226457 | 148.65 | 179.87 | |
| Cargador Rápido CN 220/36V | ||||
| 654 | 2607225409 | 148.65 | 179.87 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 654 | 2607225909 | 113.29 | 137.08 | |
| Cargador UK | ||||
| 654 | 2607226459 | 113.29 | 137.08 | |
| Cargador UK | ||||
| 654 | 2607226465 | 113.29 | 137.08 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 654 | 2607225103 | 106.68 | 129.08 | |
| Cargador Rápido AUS AL 36V-20 | ||||
| 654 | 2607226277 | 55.25 | 66.85 | |
| Motor de corriente continua | ||||
| 802 | 1617000664 | 148.65 | 179.87 | |
| Placa de identificación | ||||
| 808 | 160111A3H9 | 1.94 | 2.35 | |
| Tren De Engranajes Planetarios | ||||
| 812 | 1617000665 | 12.41 | 15.02 | |
| Brida Intermedia | ||||
| 820 | 1617000666 | 33.45 | 40.47 | |
| Tubo del martillo | ||||
| 821 | 1617000667 | 49.56 | 59.97 | |
| Eje intermedio | ||||
| 824 | 1607000D10 | 60.65 | 73.39 | |
| Golpeador | ||||
| 827 | 1617000669 | 13.93 | 16.86 | |
| Pasador de golpe | ||||
| 828 | 1613124084 | 3.31 | 4.01 | |
| Manija de Abrazadera | ||||
| 833 | 1617000670 | 8.45 | 10.22 | |
| Funda Protectora | ||||
| 844 | 16170006D3 | 8.45 | 10.22 | |
| Resorte de compresión | ||||
| 867 | 1617000671 | 5.33 | 6.45 | |
| Botón | ||||
| 888 | 1617000672 | 2.24 | 2.71 | |
| Tubo de Grasa 45 ml | ||||
| 890 | 1615430001 | 20.42 | 24.71 | |
| Retenedor de Contacto | ||||
| 891 | 1609280425 | 12.41 | 15.02 | |
