Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0611240061 (GBH5400)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

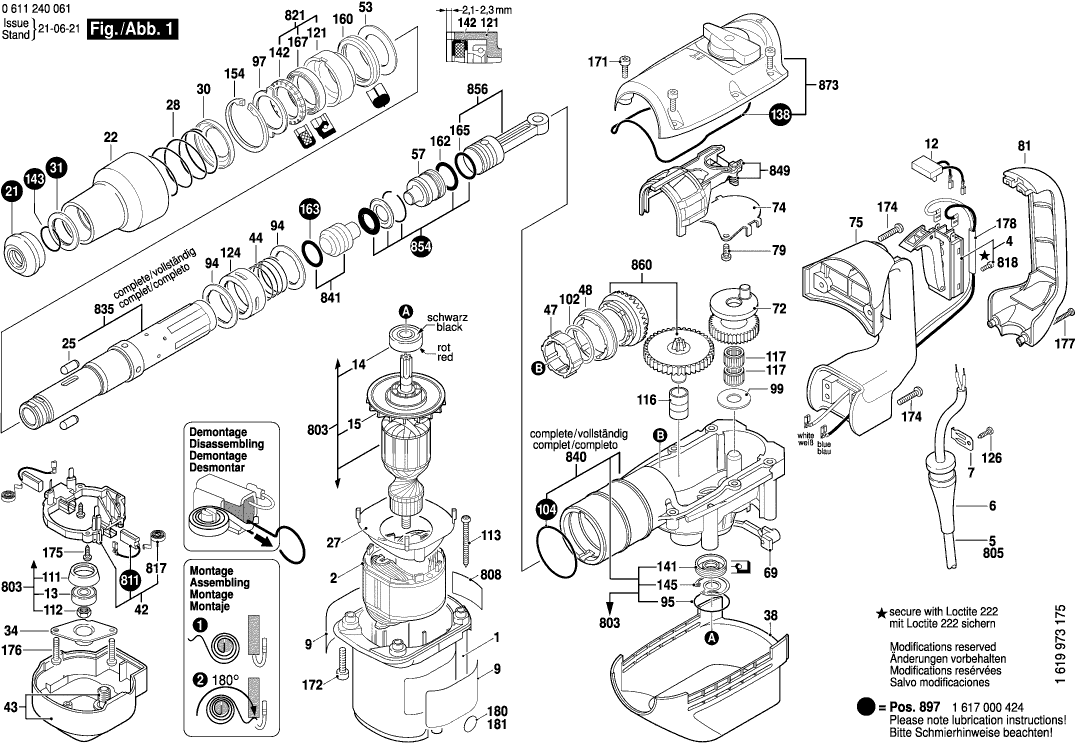

Dibujo técnico de los/las Bosch 0611240061 (GBH5400)
Lista de las piezas de repuesto de Bosch 0611240061 (GBH5400)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Campo 230V | ||||
| 2 | 1614220122 | 34.82 | 42.13 | |
| Interruptor | ||||
| 4 | 1617200109 | 31.42 | 38.02 | |
| OJAL | ||||
| 6 | 1610703053 | 2.40 | 2.90 | |
| Abrazadera de sujeción | ||||
| 7 | 1601302018 | 1.49 | 1.80 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1611110D85 | 2.08 | 2.52 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 12 | 1607328052 | 4.18 | 5.06 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 1610900026 | 11.37 | 13.76 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 1610905041 | 10.90 | 13.19 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 15 | 1616610085 | 2.86 | 3.46 | |
| Tapa protectora | ||||
| 21 | 1610508038 | 8.35 | 10.10 | |
| Funda Protectora | ||||
| 22 | 1610591025 | 18.94 | 22.92 | |
| Dispositivo de parada | ||||
| 25 | 1612300034 | 3.44 | 4.16 | |
| Anillo deflector de aire | ||||
| 27 | 1600591032 | 2.86 | 3.46 | |
| Resorte de compresión | ||||
| 28 | 1614621000 | 2.86 | 3.46 | |
| Disco de soporte | ||||
| 30 | 1610505002 | 2.86 | 3.46 | |
| Disco de soporte | ||||
| 31 | 1610251006 | 5.81 | 7.03 | |
| Brida OS 400 EQ | ||||
| 34 | 1610516013 | 1.49 | 1.80 | |
| Capó de Cobertura AZUL | ||||
| 38 | 1615190098 | 12.82 | 15.51 | |
| PORTACEPILLO | ||||
| 42 | 1614336041 | 27.81 | 33.65 | |
| Carcasa del ventilador | ||||
| 43 | 1615500303 | 9.67 | 11.70 | |
| Resorte de compresión | ||||
| 44 | 1614617003 | 2.18 | 2.64 | |
| Manga de engranaje | ||||
| 47 | 1610300064 | 6.73 | 8.14 | |
| Manga del embrague | ||||
| 48 | 1616334012 | 4.94 | 5.98 | |
| No hay información disponible, no se puede pedir | ||||
| 51 | 1616333041 | |||
| Disco de soporte | ||||
| 53 | 1610290068 | 3.44 | 4.16 | |
| Golpeador | ||||
| 57 | 1618710074 | 23.90 | 28.92 | |
| Soporte de retención | ||||
| 69 | 1610099004 | 2.52 | 3.05 | |
| Rueda dentada excéntrica | ||||
| 72 | 1616317064 | 67.98 | 82.26 | |
| Rueda dentada excéntrica | ||||
| 72 | 1600A014S8 | 43.12 | 52.18 | |
| Placa de guía | ||||
| 74 | 1611921001 | 2.40 | 2.90 | |
| Manija TSC 55 | ||||
| 75 | 1619P10300 | 21.30 | 25.77 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 79 | 1613435015 | 2.18 | 2.64 | |
| Placa de mango | ||||
| 81 | 1615132079 | 10.90 | 13.19 | |
| Mango auxiliar M10 | ||||
| 84 | 160202507H | 10.90 | 13.19 | |
| Abrazadera de Soporte | ||||
| 85 | 1618040074 | 4.94 | 5.98 | |
| Tornillo de cabeza de martillo M8x40 MM | ||||
| 86 | 1613490002 | 4.18 | 5.06 | |
| ANILLO DE SUJECIÓN D38X1,75 | ||||
| 87 | 1611316019 | 4.18 | 5.06 | |
| Arandela de Fricción | ||||
| 94 | 1610102056 | 2.86 | 3.46 | |
| Anillo O | ||||
| 95 | 1610210173 | 2.08 | 2.52 | |
| Anillo de bloqueo | ||||
| 97 | 1610031005 | 3.44 | 4.16 | |
| Disco de soporte | ||||
| 99 | 1610102059 | 2.40 | 2.90 | |
| Arandela de compensación | ||||
| 102 | 1610102057 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 102 | 1610102058 | 1.49 | 1.80 | |
| Anillo O | ||||
| 104 | 1610210160 | 3.44 | 4.16 | |
| COJINETE | ||||
| 111 | 1610290064 | 1.49 | 1.80 | |
| Tuerca hexagonal | ||||
| 112 | 1613300008 | 2.40 | 2.90 | |
| Tornillo de placa | ||||
| 113 | 1613435009 | 1.49 | 1.80 | |
| Anillo interior TID 18 | ||||
| 116 | 1610311017 | 6.73 | 8.14 | |
| Ensamble de rodillos de aguja | ||||
| 117 | 1610913029 | 4.18 | 5.06 | |
| COJINETE | ||||
| 121 | 1610328019 | 14.94 | 18.08 | |
| Casquillo de brida KS 60 E | ||||
| 124 | 1619P10303 | 4.94 | 5.98 | |
| KRAAGBUS | ||||
| 124 | 1619P18399 | 2.18 | 2.64 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 126 | 2603490022 | 1.00 | 1.21 | |
| Disco de sellado | ||||
| 138 | 1611015053 | 11.37 | 13.76 | |
| Sello de labio del eje rotatorio | ||||
| 141 | 1610290066 | 9.67 | 11.70 | |
| Sello de labio del eje rotatorio | ||||
| 142 | 1610290069 | 5.81 | 7.03 | |
| Anillo de retención | ||||
| 143 | 1614601021 | 7.46 | 9.03 | |
| Anillo de bloqueo | ||||
| 145 | 1610119012 | 2.40 | 2.90 | |
| Anillo de bloqueo | ||||
| 154 | 2916660023 | 4.94 | 5.98 | |
| Anillo de amortiguación | ||||
| 160 | 1610210161 | 2.86 | 3.46 | |
| Anillo O | ||||
| 162 | 1610210163 | 5.81 | 7.03 | |
| Anillo de sellado | ||||
| 163 | 1610290065 | 8.35 | 10.10 | |
| Anillo O | ||||
| 165 | 1610210079 | 5.81 | 7.03 | |
| Sello de labio del eje rotatorio | ||||
| 167 | 1610283033 | 6.73 | 8.14 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 171 | 1613435016 | 2.08 | 2.52 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 172 | 1613435013 | 2.08 | 2.52 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 174 | 1613435012 | 2.08 | 2.52 | |
| Tornillo de placa | ||||
| 175 | 2912401018 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 176 | 1613435012 | 2.08 | 2.52 | |
| Tornillo de placa | ||||
| 177 | 1603435051 | 2.08 | 2.52 | |
| Cable de conexión | ||||
| 178 | 1604412069 | 7.46 | 9.03 | |
| Tubo de Grasa 30 ML | ||||
| 661 | 1615430010 | 5.96 | 7.21 | |
| Carcasa del motor | ||||
| 801 | 1619P10299 | 21.30 | 25.77 | |
| Armazón | ||||
| 803 | 1614011083 | 136.48 | 165.14 | |
| Cable de alimentación | ||||
| 805 | 1617000723 | 27.81 | 33.65 | |
| Placa de identificación | ||||
| 808 | 160111A3H5 | 2.40 | 2.90 | |
| KIT DE SERVICIO 115V | ||||
| 811 | 1607000493 | 126.98 | 153.65 | |
| KIT DE SERVICIO 115V | ||||
| 811 | 1617014138 | 17.60 | 21.30 | |
| Muelle en espiral AGC 18 | ||||
| 817 | 1614652004 | 7.46 | 9.03 | |
| Tornillo de cabeza cilíndrica | ||||
| 818 | 2910011088 | 1.00 | 1.21 | |
| COJINETE | ||||
| 821 | 1617000842 | 21.30 | 25.77 | |
| Tubo del martillo | ||||
| 835 | 1617000841 | 122.80 | 148.59 | |
| Caja de Mecanismo de Impacto | ||||
| 840 | 1617000840 | 80.26 | 97.11 | |
| Ya no disponible, sin reemplazo | ||||
| 841 | 1617000460 | |||
| Horquilla de Control | ||||
| 849 | 1617000839 | 23.90 | 28.92 | |
| Lavadora | ||||
| 854 | 1617000461 | 16.79 | 20.32 | |
| Pistón del martillo | ||||
| 856 | 1617000843 | 21.30 | 25.77 | |
| TANDWIELKOPPELING | ||||
| 860 | 1607000F00 | 47.53 | 57.51 | |
| Cubierta de la carcasa VERDE | ||||
| 873 | 1617000860 | 52.45 | 63.46 | |
| Mango auxiliar M10 | ||||
| 884 | 1612025055 | 36.85 | 44.59 | |
| Mango auxiliar M10 | ||||
| 884 | 1607000F30 | 27.81 | 33.65 | |
| Mango auxiliar M10 | ||||
| 886 | 1617000459 | 12.82 | 15.51 | |
| Depósito de aceite | ||||
| 895 | 1615430019 | 61.93 | 74.94 | |
| Conjunto De Piezas de Desgaste | ||||
| 897 | 1617000A16 | 39.14 | 47.36 | |
| Ya no disponible, sin reemplazo | ||||
| 898 | 1615437511 | |||
