Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0611263703 ( GBH7-46DE )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

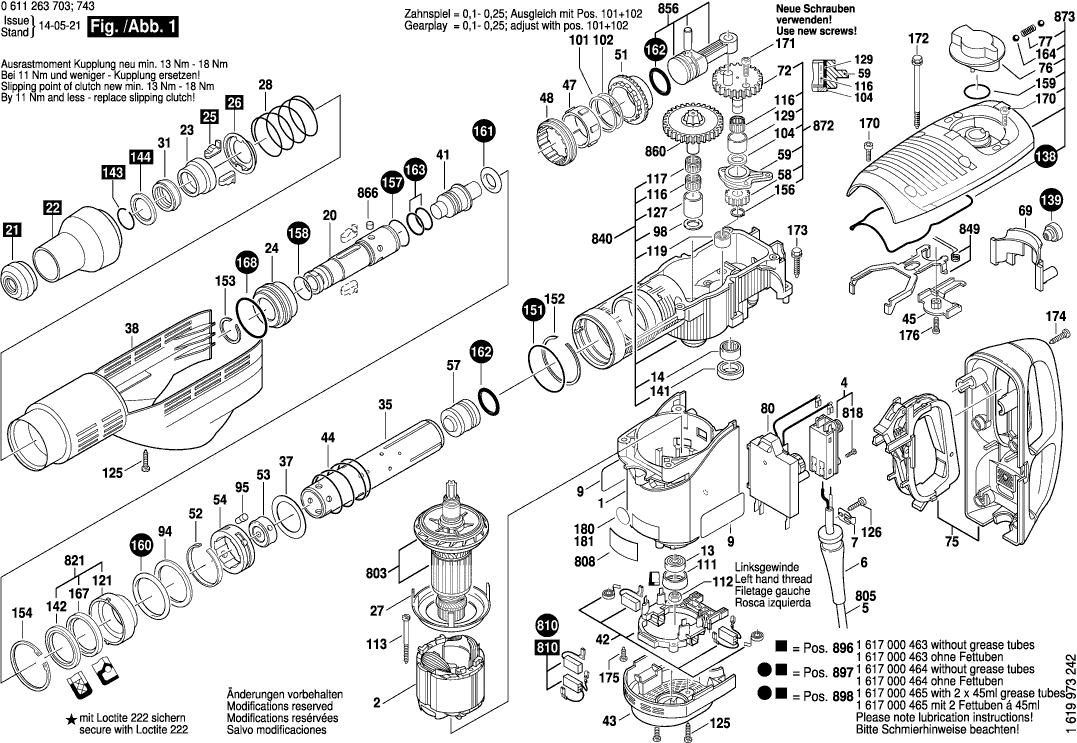

Dibujo técnico de los/las Bosch 0611263703 ( GBH7-46DE )

Lista de las piezas de repuesto de Bosch 0611263703 ( GBH7-46DE )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Carcasa del motor
1 1615108131 23.75 28.74
Campo 230V
2 1614220124 26.84 32.48
Interruptor
4 1617200048 13.93 16.86
OJAL
6 1610703053 1.94 2.35
Abrazadera de sujeción
7 1601302018 1.18 1.43
Pegatina
9 1611110D11 2.71 3.28
RODAMIENTO DE BOLAS OSC 18
13 1610900026 9.53 11.53
RODAMIENTO DE AGUJAS
14 1610910096 18.19 22.01
Embrague de herramienta
20 1618597072 81.47 98.58
Tapa protectora
21 1610508035 4.10 4.96
Ya no disponible, sin reemplazo
22 1610591021
Manga de parada
23 1610520001 9.53 11.53
Casquillo dirigido
24 1610500021 7.58 9.17
Dispositivo de parada
25 1612300027 8.45 10.22
Disco de control
26 1610290025 5.33 6.45
Anillo deflector de aire
27 1610591023 1.18 1.43
Resorte de compresión
28 1614621004 1.94 2.35
Anillo de amortiguación
31 1610290049 2.24 2.71
Tubo del martillo
35 1615806156 101.94 123.35
Disco de soporte
37 1610102047 2.24 2.71
Tapa de cobertura STM 1800
38 1615190142 23.75 28.74
Pasador de golpe
41 1613124080 23.75 28.74
PORTACEPILLO
42 1614336026 29.75 36.00
Carcasa del ventilador
43 1615500305 8.45 10.22
Resorte de compresión
44 1614621005 1.94 2.35
PLACA DE PARADA
45 1610591039 2.24 2.71
Anillo espaciador
47 1619990149 29.75 36.00
Manga del embrague
48 1619990151 23.75 28.74
Engranaje de Corona
51 1616333035 44.82 54.23
Anillo de retención
52 1614601056 0.83 1.00
Casquillo de guía STM 1800
53 1610231000 8.45 10.22
Espaciadores
54 1610190033 5.33 6.45
Golpeador
57 1618710083 26.84 32.48
Engranaje Cilíndrico
58 1616317056 8.45 10.22
BLOQUE DE COJINETE
59 1615805067 7.58 9.17
Soporte de retención
69 1610099006 4.70 5.69
Rueda dentada excéntrica
72 1616317067 67.25 81.37
Manija TSC 55
75 1615132102 36.85 44.59
Perilla de Palanca de Cambios NEGRA
76 1612026100 9.53 11.53
Resorte de compresión
77 1614610010 1.18 1.43
Regulador de velocidad
80 1617233042 60.65 73.39
Mango auxiliar M10
84 160202507H 8.45 10.22
Abrazadera de Soporte
85 1618040071 4.70 5.69
ANILLO DE SUJECIÓN D38X1,75
87 1617000834 12.41 15.02
Disco de soporte
94 1610290052 1.94 2.35
Pasador de accionamiento
95 1613120018 1.94 2.35
Arandela de ajuste 0,4 MM DE ESPESOR
98 1610101015 1.18 1.43
Arandela de compensación
101 1610102049 1.94 2.35
Arandela de compensación
102 1610102048 1.94 2.35
Lavadora
104 1610190027 4.70 5.69
COJINETE
111 1610290046 1.94 2.35
Tuerca hexagonal
112 1613300007 1.18 1.43
Tornillo de placa
113 1613412001 1.18 1.43
Ensamble de rodillos de aguja
116 1610913029 3.31 4.01
Ensamble de rodillos de aguja
117 1610913011 5.33 6.45
RODAMIENTO DE AGUJAS
119 1610910081 11.88 14.37
COJINETE
121 1610328016 2.71 3.28
Tornillo Torx con cabeza ovalada 4x30
125 1613435011 1.18 1.43
Tornillo de placa
126 2910211019 0.83 1.00
COJINETE
127 1610300060 5.83 7.05
COJINETE
129 1610300067 9.53 11.53
Disco de sellado
138 1611015047 5.33 6.45
Tapón H03 Kiba DF700
139 1610508050 1.70 2.06
Sello de labio del eje rotatorio
141 1610290028 2.71 3.28
Sello de labio del eje rotatorio
142 1610290050 4.10 4.96
Anillo de retención
143 1614601021 5.33 6.45
Disco de soporte
144 1610103021 2.24 2.71
Anillo O
151 1610210148 1.94 2.35
Anillo de retención
152 1614601029 1.18 1.43
Anillo de retención
153 1614601028 1.18 1.43
Anillo de bloqueo
154 1610119011 2.24 2.71
Anillo de bloqueo
156 2916650003 1.18 1.43
Anillo O
157 1610210142 1.70 2.06
Anillo O
158 1610210139 1.70 2.06
Anillo O
159 1610210141 1.18 1.43
Anillo O
160 1610210140 1.70 2.06
Anillo O
161 1610210145 5.83 7.05
Anillo O
162 1610210109 3.31 4.01
Anillo O
163 1610210144 3.31 4.01
Pelota
164 1903230013 1.70 2.06
Sello de labio del eje rotatorio
167 1610290051 3.31 4.01
Anillo O
168 1610210149 1.94 2.35
Tornillo microencapsulado
170 2914551164 0.83 1.00
Tornillo microencapsulado
171 1613414021 0.83 1.00
Montaje de tornillo y arandela
172 1613435028 1.70 2.06
Montaje de tornillo y arandela
173 1613433001 0.83 1.00
Tornillo Torx con cabeza ovalada 4x30
174 1613435010 1.18 1.43
Tornillo de placa
175 2912401018 0.83 1.00
Tornillo para roscar M6x25 MM
176 1613435029 0.83 1.00
Tubo de Grasa 30 ML
661 1615430010 5.33 6.45
Caja de transporte
691 161543851A 40.61 49.14
Armazón
803 1614010213 148.65 179.87
Placa de identificación
808 160111A3H3 1.94 2.35
KIT DE SERVICIO 115V
810 1607000487 113.29 137.08
KIT DE SERVICIO 115V
810 1617014135 13.93 16.86
Tornillo de cabeza cilíndrica
818 2910011088 0.83 1.00
COJINETE
821 1617000824 23.75 28.74
Caja de Mecanismo de Impacto
840 1617000872 168.86 204.32
Horquilla de Control
849 1617000826 44.82 54.23
Pistón del martillo
856 1617000873 29.75 36.00
ACOPLAMIENTO
860 1617000828 168.86 204.32
Juego de Rodillos
866 1617000406 4.10 4.96
Rueda dentada excéntrica
872 1617000874 101.94 123.35
Cubierta de la carcasa VERDE
873 1617000875 36.85 44.59
Mango auxiliar M10
884 1612025051 36.85 44.59
Tubo de Grasa 45 ml
894 1615430015 33.45 40.47
Tubo de Grasa 45 ml
895 1615430002 40.61 49.14
Caja de Servicio
896 1617000463 40.61 49.14
Conjunto De Piezas de Desgaste
897 1617000464 60.65 73.39
Conjunto De Piezas de Desgaste
898 1617000465 81.47 98.58
