Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3611B65000 (GBH8-45DV)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

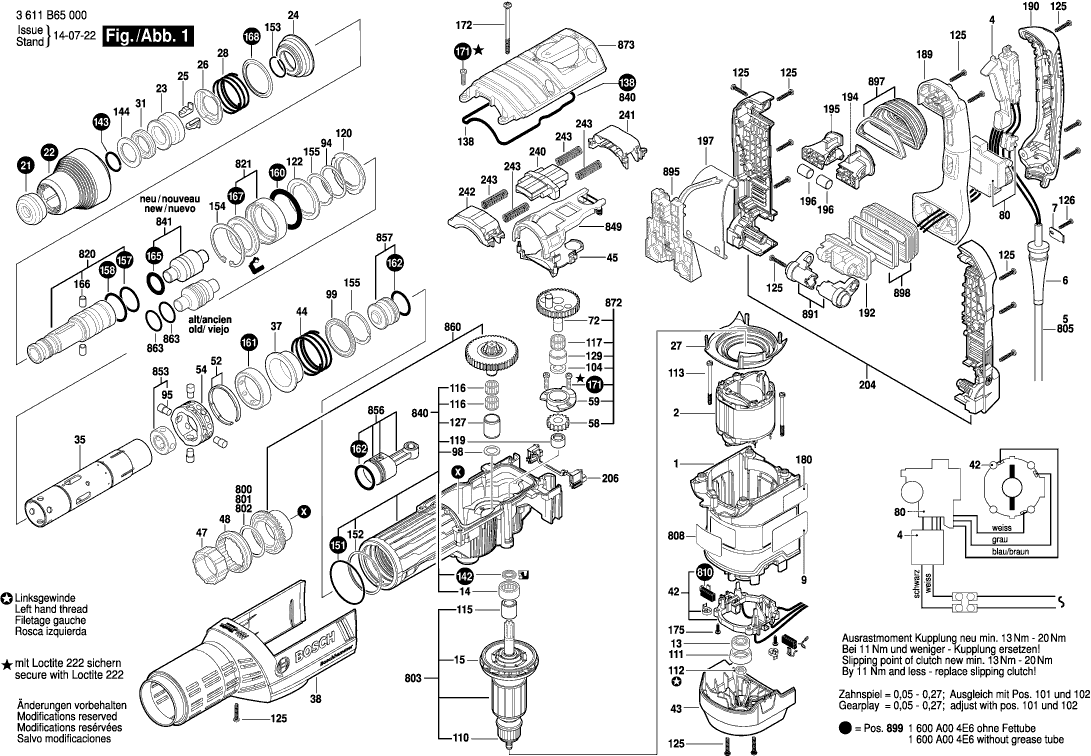

Dibujo técnico de los/las Bosch 3611B65000 (GBH8-45DV)
Lista de las piezas de repuesto de Bosch 3611B65000 (GBH8-45DV)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 1615108165 | 31.42 | 38.02 | |
| Campo 230V | ||||
| 2 | 1614220124 | 31.42 | 38.02 | |
| Interruptor | ||||
| 4 | 1617200130 | 43.12 | 52.18 | |
| OJAL | ||||
| 6 | 1610703053 | 2.40 | 2.90 | |
| Abrazadera de sujeción | ||||
| 7 | 1601302018 | 1.49 | 1.80 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111C0U7 | 3.44 | 4.16 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 1610900026 | 11.37 | 13.76 | |
| RODAMIENTO DE AGUJAS | ||||
| 14 | 1610910096 | 21.30 | 25.77 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 15 | 1616610109 | 14.94 | 18.08 | |
| Tapa protectora | ||||
| 21 | 1610508038 | 8.35 | 10.10 | |
| Funda Protectora | ||||
| 22 | 1610591051 | 10.68 | 12.92 | |
| Manga de parada | ||||
| 23 | 1610520006 | 16.79 | 20.32 | |
| Casquillo dirigido | ||||
| 24 | 1610500025 | 9.67 | 11.70 | |
| Dispositivo de parada | ||||
| 25 | 1612300027 | 10.90 | 13.19 | |
| Disco de indexación | ||||
| 26 | 1600A019WL | 2.86 | 3.46 | |
| Ya no disponible, sin reemplazo | ||||
| 27 | 160059105C | |||
| Resorte de compresión | ||||
| 28 | 1614621010 | 4.18 | 5.06 | |
| Anillo de amortiguación | ||||
| 31 | 1610290129 | 5.96 | 7.21 | |
| Tubo del martillo | ||||
| 35 | 1615806249 | 91.33 | 110.51 | |
| HAMBERBUIS | ||||
| 35 | 1617S02A20 | 64.67 | 78.25 | |
| Casquillo de control | ||||
| 37 | 1610322018 | 7.46 | 9.03 | |
| Tapa de cobertura STM 1800 | ||||
| 38 | 1615190177 | 31.42 | 38.02 | |
| PORTACEPILLO | ||||
| 42 | 1614336090 | 47.53 | 57.51 | |
| Tapa del cepillo | ||||
| 43 | 1615500435 | 10.90 | 13.19 | |
| Resorte de compresión | ||||
| 44 | 1614621020 | 2.40 | 2.90 | |
| Dispositivo de Retención | ||||
| 45 | 1610591052 | 2.08 | 2.52 | |
| Manga de engranaje | ||||
| 47 | 1610300076 | 8.35 | 10.10 | |
| Manga del embrague | ||||
| 48 | 1619990177 | 9.67 | 11.70 | |
| Anillo de bloqueo | ||||
| 52 | 1610224015 | 1.00 | 1.21 | |
| Espaciadores | ||||
| 54 | 1600A019Z4 | 2.86 | 3.46 | |
| Engranaje Cilíndrico | ||||
| 58 | 1616317620 | 12.82 | 15.51 | |
| BLOQUE DE COJINETE | ||||
| 59 | 1615805074 | 9.67 | 11.70 | |
| Rueda dentada excéntrica | ||||
| 72 | 1616317090 | 75.38 | 91.21 | |
| Regulador de velocidad | ||||
| 80 | 16072335R2 | 71.68 | 86.73 | |
| Mango auxiliar M10 | ||||
| 84 | 160202507H | 10.90 | 13.19 | |
| Abrazadera de Soporte | ||||
| 85 | 1618040095 | 5.81 | 7.03 | |
| Disco de soporte | ||||
| 94 | 1610290111 | 2.08 | 2.52 | |
| Pasador de accionamiento | ||||
| 95 | 1613120023 | 4.18 | 5.06 | |
| Arandela de ajuste 0,4 MM DE ESPESOR | ||||
| 98 | 1610101015 | 1.49 | 1.80 | |
| Anillo de respaldo | ||||
| 99 | 1600220029 | 2.86 | 3.46 | |
| Lavadora | ||||
| 104 | 1610190027 | 5.81 | 7.03 | |
| Anillo de sellado | ||||
| 110 | 1610190073 | 1.00 | 1.21 | |
| COJINETE | ||||
| 111 | 1610290046 | 2.86 | 3.46 | |
| Tuerca hexagonal | ||||
| 112 | 1613300007 | 1.49 | 1.80 | |
| Tornillo de placa | ||||
| 113 | 1613412001 | 1.49 | 1.80 | |
| COJINETE | ||||
| 115 | 1610300086 | 5.81 | 7.03 | |
| Ensamble de rodillos de aguja | ||||
| 116 | 1610913029 | 4.18 | 5.06 | |
| Ensamble de rodillos de aguja | ||||
| 117 | 1610913023 | 16.79 | 20.32 | |
| RODAMIENTO DE AGUJAS | ||||
| 119 | 1610910081 | 13.13 | 15.89 | |
| Espaciadores | ||||
| 120 | 1610190080 | 11.37 | 13.76 | |
| Anillo espaciador | ||||
| 122 | 1610290128 | 7.46 | 9.03 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 125 | 1613435040 | 2.08 | 2.52 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 126 | 2603490023 | 1.00 | 1.21 | |
| COJINETE | ||||
| 127 | 1610300079 | 4.18 | 5.06 | |
| COJINETE | ||||
| 129 | 1610300080 | 4.18 | 5.06 | |
| Disco de sellado | ||||
| 138 | 1611015064 | 6.73 | 8.14 | |
| Sello de labio del eje rotatorio | ||||
| 142 | 1610290112 | 4.18 | 5.06 | |
| Anillo de retención | ||||
| 143 | 1614601072 | 2.40 | 2.90 | |
| Disco de soporte | ||||
| 144 | 1610103025 | 3.44 | 4.16 | |
| Anillo O | ||||
| 151 | 1610210222 | 1.00 | 1.21 | |
| Anillo de retención | ||||
| 152 | 1614601073 | 1.49 | 1.80 | |
| Anillo de retención | ||||
| 153 | 2916540017 | 1.90 | 2.30 | |
| Anillo de bloqueo | ||||
| 154 | 2916660027 | 4.18 | 5.06 | |
| Anillo de retención | ||||
| 155 | 1614601074 | 1.49 | 1.80 | |
| Anillo O | ||||
| 157 | 1610210103 | 2.40 | 2.90 | |
| Anillo O | ||||
| 158 | 1610210224 | 1.00 | 1.21 | |
| Anillo O | ||||
| 160 | 1610210246 | 1.49 | 1.80 | |
| Anillo de amortiguación | ||||
| 161 | 1610210227 | 8.35 | 10.10 | |
| Anillo O | ||||
| 162 | 1600210080 | 2.18 | 2.64 | |
| Anillo de sellado | ||||
| 165 | 1610290125 | 9.67 | 11.70 | |
| Rodillo Cilíndrico | ||||
| 166 | 1613200020 | 2.86 | 3.46 | |
| Sello de labio del eje rotatorio | ||||
| 167 | 161029012A | 4.18 | 5.06 | |
| Arandela de embalaje | ||||
| 168 | 1610206027 | 2.40 | 2.90 | |
| Tornillo de botón con huella Torx | ||||
| 171 | 1613414026 | 2.18 | 2.64 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 172 | 1613435041 | 1.49 | 1.80 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 175 | 2603490021 | 1.00 | 1.21 | |
| Manija TSC 55 | ||||
| 189 | 1615133038 | 13.13 | 15.89 | |
| Placa de mango | ||||
| 190 | 1615500438 | 14.94 | 18.08 | |
| Pie basculante | ||||
| 192 | 1614611028 | 5.81 | 7.03 | |
| Placa de tornillo | ||||
| 194 | 1610099018 | 2.08 | 2.52 | |
| Placa de tornillo | ||||
| 195 | 1610099019 | 2.08 | 2.52 | |
| Parachoques de goma | ||||
| 196 | 1610026004 | 1.00 | 1.21 | |
| Resorte de Hoja | ||||
| 197 | 1616232000 | 10.90 | 13.19 | |
| Sección Trasera de la Carcasa | ||||
| 204 | 1615102162 | 18.94 | 22.92 | |
| Tira de Sostén | ||||
| 206 | 1612386006 | 1.00 | 1.21 | |
| Contrapeso | ||||
| 240 | 1600A000K3 | 9.67 | 11.70 | |
| VARILLA | ||||
| 241 | 1615190181 | 2.40 | 2.90 | |
| VARILLA | ||||
| 242 | 1615190182 | 2.40 | 2.90 | |
| Resorte de compresión | ||||
| 243 | 1614621013 | 2.40 | 2.90 | |
| Tubo de Grasa 30 ML | ||||
| 661 | 1615430010 | 5.96 | 7.21 | |
| Caja de transporte | ||||
| 691 | 161543851A | 47.53 | 57.51 | |
| No hay información disponible, no se puede pedir | ||||
| 800 | 1600A0037C | |||
| Arandela de compensación | ||||
| 801 | 1610102096 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 802 | 1610102095 | 1.00 | 1.21 | |
| Armazón | ||||
| 803 | 1614010267 | 197.62 | 239.12 | |
| Cable de alimentación | ||||
| 805 | 1617000723 | 27.81 | 33.65 | |
| Placa de identificación | ||||
| 808 | 160111A3H5 | 2.40 | 2.90 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1617014145 | 16.79 | 20.32 | |
| Embrague de herramienta | ||||
| 820 | 1618597102 | 136.48 | 165.14 | |
| COJINETE DE MANGA | ||||
| 821 | 1610508058 | 27.81 | 33.65 | |
| Caja de Mecanismo de Impacto | ||||
| 840 | 1617000A29 | 197.62 | 239.12 | |
| Pasador de golpe | ||||
| 841 | 1617000A4R | 55.56 | 67.23 | |
| Horquilla de Control | ||||
| 849 | 1617000A31 | 7.46 | 9.03 | |
| Casquillo de guía STM 1800 | ||||
| 853 | 1610231004 | 27.81 | 33.65 | |
| Pistón del martillo | ||||
| 856 | 1617000A32 | 50.23 | 60.78 | |
| Golpeador | ||||
| 857 | 1617000A33 | 27.81 | 33.65 | |
| ACOPLAMIENTO | ||||
| 860 | 1607000EL4 | 173.95 | 210.48 | |
| Anillo O | ||||
| 863 | 1610210229 | 2.08 | 2.52 | |
| Excéntrico | ||||
| 872 | 1617000A35 | 98.18 | 118.80 | |
| Cubierta de la carcasa VERDE | ||||
| 873 | 1617000A36 | 52.45 | 63.46 | |
| Mango auxiliar M10 | ||||
| 884 | 1612025004 | 47.53 | 57.51 | |
| ANILLO DE SUJECIÓN D38X1,75 | ||||
| 887 | 1617000807 | 16.79 | 20.32 | |
| Brazo oscilante | ||||
| 891 | 1612099005 | 10.90 | 13.19 | |
| Diafragma | ||||
| 895 | 1613120024 | 31.42 | 38.02 | |
| Fuelles | ||||
| 897 | 1610415005 | 9.67 | 11.70 | |
| Fuelles | ||||
| 898 | 1610415004 | 9.67 | 11.70 | |
| Paquete de servicios | ||||
| 899 | 1600A004E6 | 64.67 | 78.25 | |
