Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601J805F0 (GBL620)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

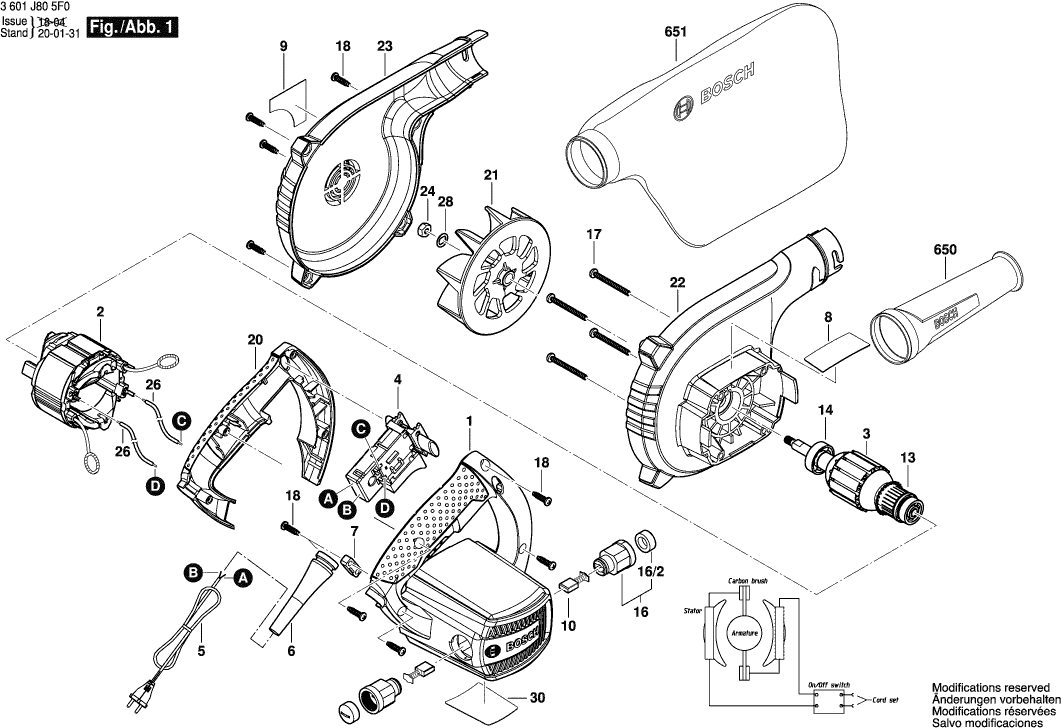

Dibujo técnico de los/las Bosch 3601J805F0 (GBL620)
Lista de las piezas de repuesto de Bosch 3601J805F0 (GBL620)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 160510829C | 7.46 | 9.03 | |
| ESTATOR | ||||
| 2 | 160422056J | 21.30 | 25.77 | |
| Armazón | ||||
| 3 | 1604010B92 | 27.81 | 33.65 | |
| Interruptor | ||||
| 4 | 2607200637 | 6.73 | 8.14 | |
| Cable de alimentación | ||||
| 5 | 1604460264 | 13.13 | 15.89 | |
| Cable de alimentación | ||||
| 5 | F002G30101 | 9.67 | 11.70 | |
| OJAL | ||||
| 6 | 2600703017 | 2.40 | 2.90 | |
| Clip de cable | ||||
| 7 | 2601035001 | 1.49 | 1.80 | |
| Placa de identificación | ||||
| 8 | 160111A5BY | 1.00 | 1.21 | |
| Etiqueta GBL 620 | ||||
| 9 | 160111C2A4 | 1.00 | 1.21 | |
| KIT DE SERVICIO 115V | ||||
| 10 | 1604321129 | 8.35 | 10.10 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 1900905018 | 16.79 | 20.32 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 1900905025 | 18.94 | 22.92 | |
| PORTACEPILLO | ||||
| 16 | 1600A00187 | 4.94 | 5.98 | |
| PORTACEPILLO | ||||
| 16/1 | 1600A00187 | 4.94 | 5.98 | |
| PORTACEPILLO | ||||
| 16/2 | 1600A00188 | 1.49 | 1.80 | |
| Tapa de Aislamiento | ||||
| 16/2 | F002G31065 | 1.00 | 1.21 | |
| Tornillo 4x40MM | ||||
| 17 | 2914201712 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 18 | F002G31025 | 1.00 | 1.21 | |
| Manija TSC 55 | ||||
| 20 | 160513215A | 1.00 | 1.21 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 21 | 160661016T | 3.44 | 4.16 | |
| Carcasa del ventilador | ||||
| 22 | 1600A0015N | 9.67 | 11.70 | |
| Carcasa del ventilador | ||||
| 22 | 1600A0145B | 7.32 | 8.86 | |
| Carcasa del ventilador | ||||
| 23 | 1600A0015P | 8.35 | 10.10 | |
| Tuerca hexagonal | ||||
| 24 | 3603435044 | 4.18 | 5.06 | |
| Cable de conexión | ||||
| 26 | 1604413007 | 1.49 | 1.80 | |
| Cable de conexión MX 1200/2 E EF | ||||
| 26 | 1600A00FT2 | 1.00 | 1.21 | |
| Disco de cobertura | ||||
| 28 | 1600100036 | 1.00 | 1.21 | |
| Placa de advertencia | ||||
| 30 | 1601118N89 | 2.40 | 2.90 | |
| Boquilla | ||||
| 650 | 1605190265 | 10.90 | 13.19 | |
| BOLSA PARA POLVO | ||||
| 651 | 1605411034 | 12.82 | 15.51 | |
