Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0601169503 ( GBM13-2RE )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

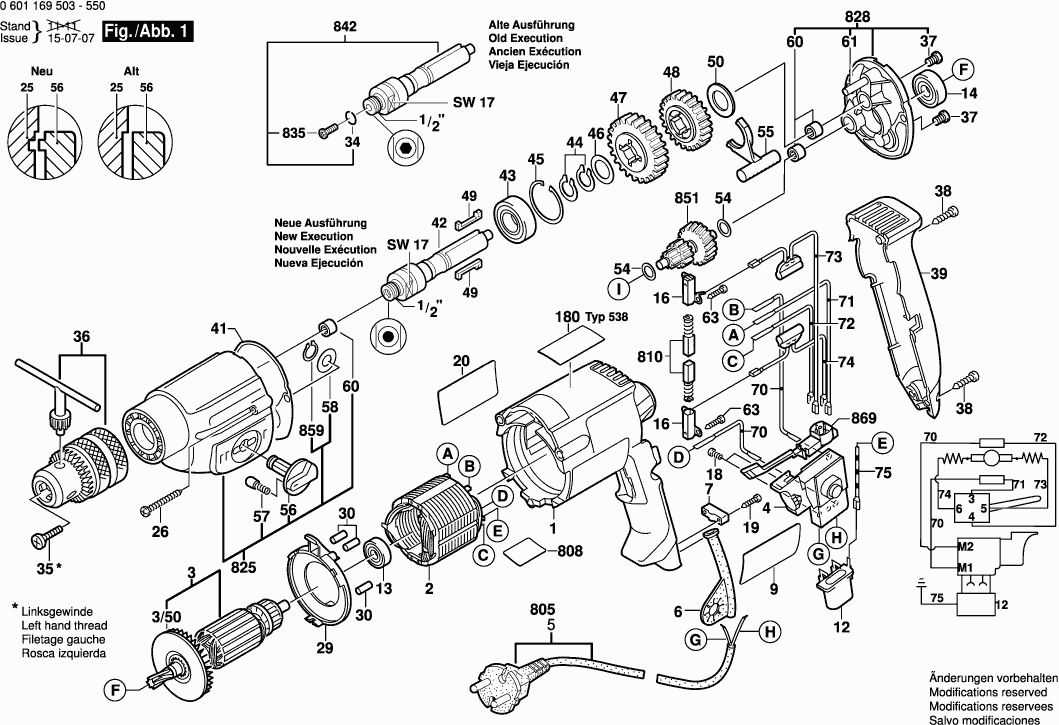

Dibujo técnico de los/las Bosch 0601169503 ( GBM13-2RE )
Lista de las piezas de repuesto de Bosch 0601169503 ( GBM13-2RE )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Caja del Motor AZUL | ||||
| 1 | 2605104332 | 13.93 | 16.86 | |
| Campo 230V | ||||
| 2 | 2604220495 | 23.75 | 28.74 | |
| Armazón | ||||
| 3 | 2604010858 | 44.82 | 54.23 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 3/50 | 2606610049 | 1.70 | 2.06 | |
| Ya no disponible, sin reemplazo | ||||
| 4 | 2607200209 | |||
| OJAL | ||||
| 6 | 2600707059 | 2.24 | 2.71 | |
| Clip de cable | ||||
| 7 | 2601035001 | 1.18 | 1.43 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 2601116664 | 2.71 | 3.28 | |
| Ya no disponible, sin reemplazo | ||||
| 12 | 2607329114 | |||
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 1900905018 | 13.93 | 16.86 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 2600905095 | 9.53 | 11.53 | |
| PORTACEPILLO | ||||
| 16 | 2604337003 | 1.70 | 2.06 | |
| Tornillo de cabeza cilíndrica | ||||
| 18 | 2603410001 | 1.18 | 1.43 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 19 | 2603490022 | 0.83 | 1.00 | |
| Placa de Referencia | ||||
| 20 | 9920490116 | 3.31 | 4.01 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 26 | 2603490025 | 0.83 | 1.00 | |
| Disco de cobertura | ||||
| 29 | 2601328046 | 2.24 | 2.71 | |
| Parachoques de goma | ||||
| 30 | 3602391503 | 1.70 | 2.06 | |
| Anillo de retención | ||||
| 34 | 2604601004 | 1.18 | 1.43 | |
| Tornillo avellanado VN-HK 85 M5x10 | ||||
| 35 | 2603421226 | 1.18 | 1.43 | |
| Mandril | ||||
| 36 | 1608571088 | 23.75 | 28.74 | |
| Tornillo para roscar M6x25 MM | ||||
| 37 | 2603410048 | 1.18 | 1.43 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 38 | 2603490023 | 0.83 | 1.00 | |
| Cubierta de la carcasa VERDE | ||||
| 39 | 2605132050 | 7.58 | 9.17 | |
| Junta | ||||
| 41 | 2601015012 | 1.18 | 1.43 | |
| Husillo de perforación 1/2", SW 17 | ||||
| 42 | 2606135011 | 26.84 | 32.48 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 43 | 1900905110 | 7.58 | 9.17 | |
| Anillo de bloqueo | ||||
| 44 | 2916650006 | 1.18 | 1.43 | |
| Anillo de bloqueo | ||||
| 45 | 2916660013 | 1.70 | 2.06 | |
| Arandela de compensación | ||||
| 46 | 2600100695 | 1.18 | 1.43 | |
| Engranaje Cilíndrico | ||||
| 47 | 2606316316 | 23.75 | 28.74 | |
| Engranaje Cilíndrico | ||||
| 48 | 2606316317 | 20.42 | 24.71 | |
| Llave Plana | ||||
| 49 | 2602300033 | 4.70 | 5.69 | |
| Arandela de compensación | ||||
| 50 | 2600101668 | 2.24 | 2.71 | |
| Arandela de compensación | ||||
| 54 | 2600100607 | 1.18 | 1.43 | |
| Ya no disponible, sin reemplazo | ||||
| 55 | 2602033007 | |||
| Perilla rotativa D34 M6/8T azul | ||||
| 56 | 2602026006 | 3.31 | 4.01 | |
| Capucha de trinquete | ||||
| 57 | 2600590006 | 1.18 | 1.43 | |
| Arandela de ajuste 0,4 MM DE ESPESOR | ||||
| 58 | 2600100618 | 0.83 | 1.00 | |
| Manga de aguja AGC 18 | ||||
| 60 | 2600914010 | 2.24 | 2.71 | |
| Pasador | ||||
| 61 | 2603105043 | 1.18 | 1.43 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 63 | 2603490017 | 1.70 | 2.06 | |
| Cable Eléctrico | ||||
| 70 | 2604448005 | 1.18 | 1.43 | |
| Cable de conexión | ||||
| 71 | 2604448074 | 1.70 | 2.06 | |
| Cable de conexión MX 1200/2 E EF | ||||
| 72 | 2604448100 | 0.83 | 1.00 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 73 | 2604465086 | 4.70 | 5.69 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 74 | 2604465097 | 4.70 | 5.69 | |
| Conductor de tierra | ||||
| 75 | 2604448097 | 1.18 | 1.43 | |
| Tuerca hexagonal | ||||
| 653/20 | 2915011007 | 0.83 | 1.00 | |
| Tornillo de mariposa | ||||
| 653/30 | 1613480007 | 1.18 | 1.43 | |
| Ya no disponible, sin reemplazo | ||||
| 653/50 | 2608040014 | |||
| Tornillo de mariposa | ||||
| 653/60 | 1613480008 | 1.18 | 1.43 | |
| Tope de profundidad TSF 55 EBQ | ||||
| 654 | 2609005615 | 3.31 | 4.01 | |
| Mango auxiliar M10 | ||||
| 753 | 1619PB4323 | 7.58 | 9.17 | |
| Cable de alimentación | ||||
| 805 | 1607000385 | 11.88 | 14.37 | |
| Placa de identificación | ||||
| 808 | 160111A3H3 | 1.94 | 2.35 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1607000484 | 73.72 | 89.20 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 2604321905 | 8.45 | 10.22 | |
| Caja de engranajes NEGRO | ||||
| 825 | 2605806997 | 49.56 | 59.97 | |
| Brida Intermedia | ||||
| 828 | 2605700940 | 23.75 | 28.74 | |
| Ya no disponible, sin reemplazo | ||||
| 835 | 2603421208 | |||
| Husillo de Taladro | ||||
| 842 | 2606135944 | 23.75 | 28.74 | |
| Eje Dentado Z=29/18/11 | ||||
| 851 | 2606308915 | 36.85 | 44.59 | |
| Anillo de bloqueo | ||||
| 859 | 2916080007 | 1.94 | 2.35 | |
| Interruptor | ||||
| 869 | 2607200231 | 12.41 | 15.02 | |
