Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0601023703 ( GBM13HRE )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

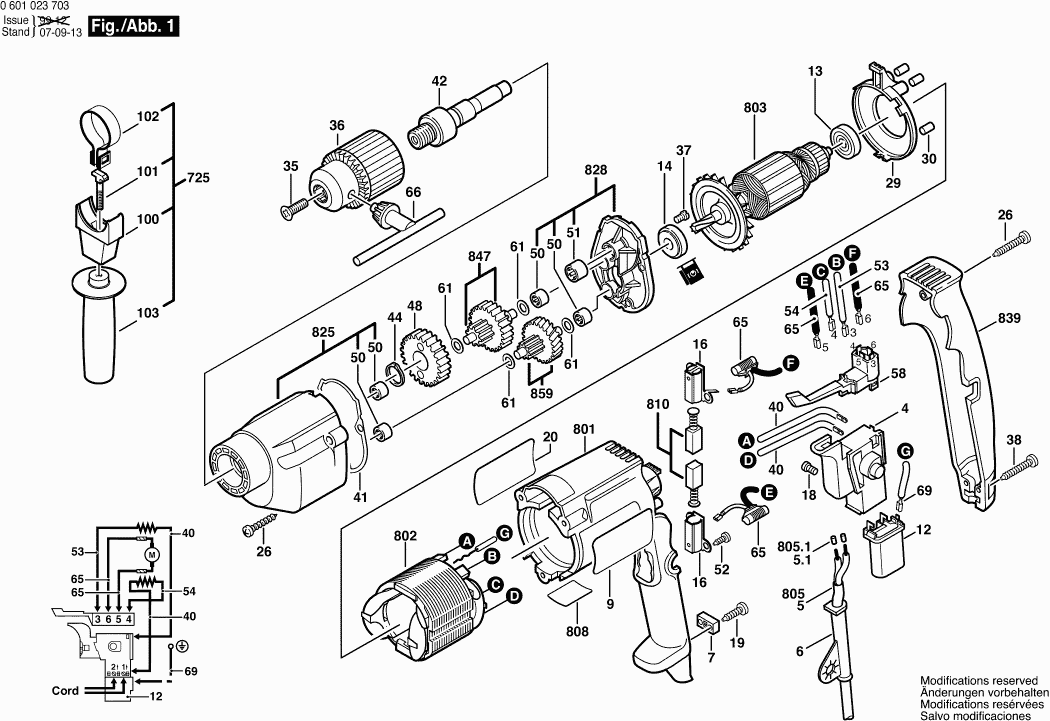

Dibujo técnico de los/las Bosch 0601023703 ( GBM13HRE )
Lista de las piezas de repuesto de Bosch 0601023703 ( GBM13HRE )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Ya no disponible, sin reemplazo | ||||
| 4 | 2607200357 | |||
| Codo final | ||||
| 5/1 | 1900452012 | 0.83 | 1.00 | |
| OJAL | ||||
| 6 | 2600707060 | 1.94 | 2.35 | |
| Clip de cable | ||||
| 7 | 2601035001 | 1.18 | 1.43 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 2610993061 | 2.71 | 3.28 | |
| Ya no disponible, sin reemplazo | ||||
| 12 | 2607329114 | |||
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 1900905018 | 13.93 | 16.86 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 2600905021 | 6.54 | 7.91 | |
| PORTACEPILLO | ||||
| 16 | 2604337003 | 1.70 | 2.06 | |
| Tornillo de cabeza cilíndrica | ||||
| 18 | 2603410001 | 1.18 | 1.43 | |
| Tornillo auto roscante DIN 7981-ST3,9x16-C-H | ||||
| 19 | 2910611019 | 2.24 | 2.71 | |
| Placa de Referencia | ||||
| 20 | 2610993062 | 2.71 | 3.28 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 26 | 2603490025 | 0.83 | 1.00 | |
| Disco de cobertura | ||||
| 29 | 3600590505 | 1.18 | 1.43 | |
| Parachoques de goma | ||||
| 30 | 3602391503 | 1.70 | 2.06 | |
| Tornillo avellanado VN-HK 85 M5x10 | ||||
| 35 | 3603430512 | 3.31 | 4.01 | |
| Mandril | ||||
| 36 | 1608571069 | 20.42 | 24.71 | |
| Tornillo de placa | ||||
| 37 | 2610914380 | 0.83 | 1.00 | |
| Tornillo de chapa DIN 7981-ST3,9x25C-H | ||||
| 38 | 2910615022 | 0.83 | 1.00 | |
| Cable Eléctrico | ||||
| 40 | 2604448005 | 1.18 | 1.43 | |
| Disco de sellado | ||||
| 41 | 3601016503 | 2.24 | 2.71 | |
| Husillo de Taladro | ||||
| 42 | 3606120546 | 15.71 | 19.01 | |
| Anillo de bloqueo | ||||
| 44 | 2916650003 | 1.18 | 1.43 | |
| Engranaje Cilíndrico | ||||
| 48 | 3616318505 | 11.88 | 14.37 | |
| Manga de aguja AGC 18 | ||||
| 50 | 2600914010 | 2.24 | 2.71 | |
| Manga de aguja AGC 18 | ||||
| 51 | 1600910018 | 4.10 | 4.96 | |
| Tornillo de placa | ||||
| 52 | 2610914920 | 0.83 | 1.00 | |
| Cable de conexión | ||||
| 53 | 2604448074 | 1.70 | 2.06 | |
| Cable de conexión MX 1200/2 E EF | ||||
| 54 | 2604448100 | 0.83 | 1.00 | |
| Interruptor | ||||
| 58 | 2607200231 | 12.41 | 15.02 | |
| Arandela de compensación | ||||
| 61 | 2600100607 | 1.18 | 1.43 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 65 | 2604465086 | 4.70 | 5.69 | |
| Llave de mandril | ||||
| 66 | 2607950007 | 5.33 | 6.45 | |
| Conductor de tierra | ||||
| 69 | 2604448103 | 0.83 | 1.00 | |
| Abrazadera de Soporte | ||||
| 100 | 3608040505 | 9.53 | 11.53 | |
| Tornillo de cabeza de martillo M8x40 MM | ||||
| 101 | 1613490002 | 3.31 | 4.01 | |
| ANILLO DE SUJECIÓN D38X1,75 | ||||
| 102 | 1611316006 | 1.94 | 2.35 | |
| Mango auxiliar M10 | ||||
| 103 | 1612025019 | 5.33 | 6.45 | |
| Mango auxiliar M8 | ||||
| 725 | 3602025504 | 0.83 | 1.00 | |
| Carcasa del motor | ||||
| 801 | 3605108557 | 20.42 | 24.71 | |
| Campo 230V | ||||
| 802 | 2604220392 | 20.42 | 24.71 | |
| ARMADURA 230V | ||||
| 803 | 2604010803 | 67.25 | 81.37 | |
| Cable de alimentación | ||||
| 805 | 1607000385 | 11.88 | 14.37 | |
| Placa de identificación | ||||
| 808 | 3601119718 | 0.83 | 1.00 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 2604321905 | 8.45 | 10.22 | |
| Caja de engranajes | ||||
| 825 | 3605190525 | 44.82 | 54.23 | |
| Brida Intermedia | ||||
| 828 | 3605806543 | 23.75 | 28.74 | |
| Cubierta de la carcasa VERDE | ||||
| 839 | 3605133521 | 6.54 | 7.91 | |
| Eje del engranaje | ||||
| 847 | 3606319523 | 36.85 | 44.59 | |
| Engranaje de conversión | ||||
| 859 | 3606319524 | 26.84 | 32.48 | |
