Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601K496A0 (GBM13HRE)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

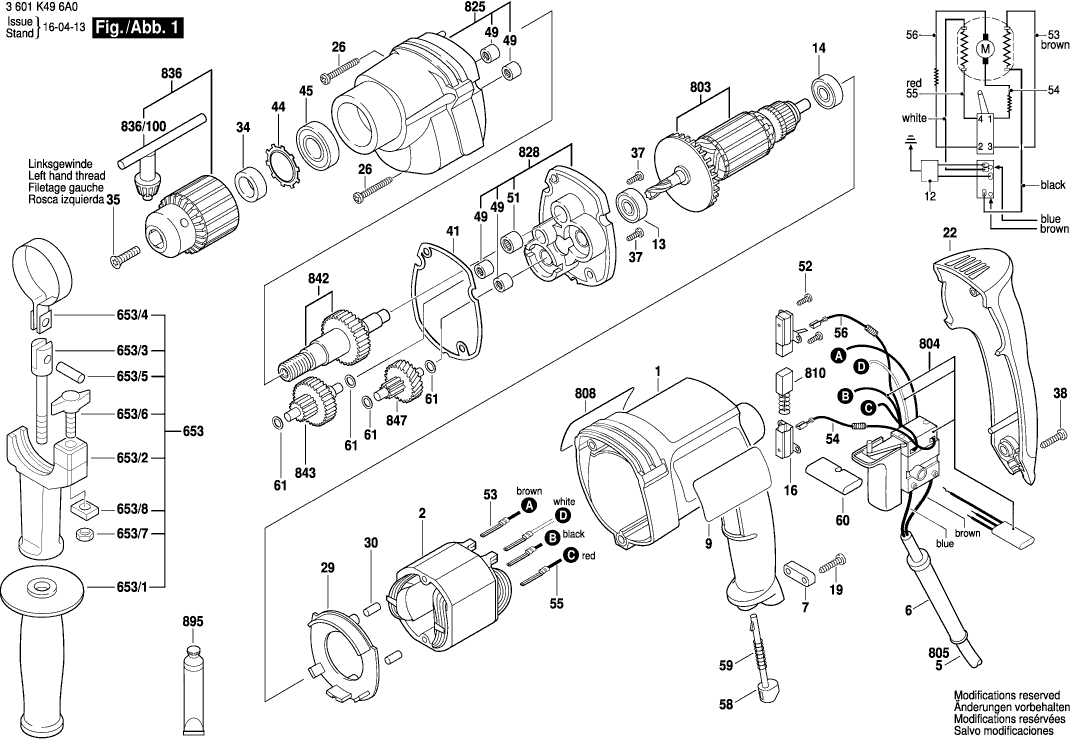

Dibujo técnico de los/las Bosch 3601K496A0 (GBM13HRE)
Lista de las piezas de repuesto de Bosch 3601K496A0 (GBM13HRE)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 2610998101 | 18.94 | 22.92 | |
| Campo 230V | ||||
| 2 | 2604220702 | 18.94 | 22.92 | |
| OJAL | ||||
| 6 | 2600707060 | 2.40 | 2.90 | |
| Clip de cable | ||||
| 7 | 2601035001 | 1.49 | 1.80 | |
| Placa de fabricante GBM 13 HRE | ||||
| 9 | 160111C0NX | 2.40 | 2.90 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 2600905107 | 11.37 | 13.76 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 1900905018 | 16.79 | 20.32 | |
| PORTACEPILLO | ||||
| 16 | 2604337003 | 2.08 | 2.52 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 19 | 2603490022 | 1.00 | 1.21 | |
| Cubierta de la carcasa VERDE | ||||
| 22 | 2610998102 | 10.90 | 13.19 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 26 | 2603490025 | 1.00 | 1.21 | |
| Placa de guía de aire | ||||
| 29 | 2610998115 | 2.08 | 2.52 | |
| Parachoques de goma | ||||
| 30 | 2602391004 | 2.08 | 2.52 | |
| Anillo de distancia AU 43 FF | ||||
| 34 | 2610998132 | 2.08 | 2.52 | |
| Tornillo avellanado VN-HK 85 M5x10 | ||||
| 35 | 2603421009 | 2.08 | 2.52 | |
| Tornillo para roscar M6x25 MM | ||||
| 37 | 2603410048 | 1.49 | 1.80 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 38 | 2603490023 | 1.00 | 1.21 | |
| Disco de sellado | ||||
| 41 | 2610998117 | 1.00 | 1.21 | |
| Anillo de bloqueo | ||||
| 44 | 2610998128 | 1.00 | 1.21 | |
| RODAMIENTO DE BOLAS | ||||
| 45 | 2610968044 | 10.90 | 13.19 | |
| Manga de aguja AGC 18 | ||||
| 49 | 2600914010 | 2.86 | 3.46 | |
| Manga de aguja AGC 18 | ||||
| 51 | 1600910018 | 4.94 | 5.98 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 52 | 2603490017 | 2.08 | 2.52 | |
| Cable de conexión | ||||
| 53 | 2604448294 | 1.49 | 1.80 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 54 | 2604465110 | 5.81 | 7.03 | |
| Cable de conexión | ||||
| 55 | 2604448286 | 1.49 | 1.80 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 56 | 2604465111 | 5.81 | 7.03 | |
| Palanca de Bloqueo | ||||
| 58 | 2610998114 | 2.40 | 2.90 | |
| Resorte de compresión | ||||
| 59 | 2610998116 | 1.00 | 1.21 | |
| Interruptor de encendido y apagado | ||||
| 60 | 2610998113 | 2.40 | 2.90 | |
| Arandela de compensación | ||||
| 61 | 2600100607 | 1.49 | 1.80 | |
| Extra Handgreep | ||||
| 653 | 1612025020 | 1.00 | 1.21 | |
| Mango auxiliar M10 | ||||
| 653/1 | 1612025019 | 6.73 | 8.14 | |
| Ya no disponible, sin reemplazo | ||||
| 653/2 | 1618040077 | |||
| Tornillo roscado M4 x 20 DIN 915 | ||||
| 653/3 | 1613521001 | 5.81 | 7.03 | |
| ANILLO DE SUJECIÓN D38X1,75 | ||||
| 653/4 | 1611316003 | 2.40 | 2.90 | |
| Pasador Cilíndrico | ||||
| 653/5 | 1613100012 | 2.40 | 2.90 | |
| Tornillo de mariposa | ||||
| 653/6 | 2603480006 | 2.40 | 2.90 | |
| Ya no disponible, sin reemplazo | ||||
| 653/7 | 1613300006 | |||
| PLACA DE MONTAJE | ||||
| 653/8 | 1611030010 | 2.08 | 2.52 | |
| Armazón | ||||
| 803 | 2604011900 | 71.68 | 86.73 | |
| Interruptor | ||||
| 804 | 2607200920 | 27.81 | 33.65 | |
| Cable de alimentación | ||||
| 805 | 1607000385 | 13.13 | 15.89 | |
| Placa de identificación | ||||
| 808 | 160111A2Y4 | 2.86 | 3.46 | |
| Placa de identificación | ||||
| 808 | 160111A1S8 | 2.18 | 2.64 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1607000484 | 82.63 | 99.98 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 2604321905 | 9.67 | 11.70 | |
| Caja de engranajes | ||||
| 825 | 2610916683 | 39.14 | 47.36 | |
| Placa de apoyo AGC 18 | ||||
| 828 | 2610998153 | 18.94 | 22.92 | |
| Mandril | ||||
| 836 | 1608571069 | 23.90 | 28.92 | |
| Llave de mandril | ||||
| 836/100 | 2607950007 | 6.73 | 8.14 | |
| EJE DE TRANSMISIÓN | ||||
| 842 | 2610907370 | 52.45 | 63.46 | |
| Eje Dentado | ||||
| 843 | 2610998150 | 43.12 | 52.18 | |
| Eje Dentado | ||||
| 847 | 2610998149 | 23.90 | 28.92 | |
| Tubo de Grasa 45 ml | ||||
| 895 | 3605430003 | 27.81 | 33.65 | |
